消防弱电短路故障现象总结详解

01前言:

       作为一名从事这个行业20年以上的老消防人我把这些年工作的经验总结归纳，给大家分享，上节我写了火灾自动报警系统断路故障现象。今天说说系统短路故障常见现象。在做有关消防知识公众号这些日子里我深刻的明白了小众的公众号做起来不容易，每天要想明天还能更新什么？人力总有穷尽时，希望看到以下知识感觉有帮助的朋友给点打赏，加油打气努力做下去。谢谢大家！

02火灾自动报警系统短路故障:

      上节说啦，“消防弱电离不了电学范畴。在电学电路里故障常见三大类型；断路、短路、接地”。

消防报警主机从中控室的回路板到现场设备都是由电路连接，火灾报警主机的80%到90%故障现象都是由电路引起。

短路:

定义:是指电源从报警主机回路板处发出，经过信号线正极输送到负荷(现场烟感、手报等)，再通过信号线负极回流到报警主机回路板，在这个过程中电源出现未到达负荷(现场烟感，手报等)信号线正极与负极直接通路的现象叫短路。

消防设备短路故障常见现象:

       在火灾自动报警系统发生短路时常表现为大面积设备报故障甚至整条回路所带设备都报故障的现象。

03超负荷短路现象:

超负荷短路现象:设计规范，回路总线每只总线短路隔离模块保护的火灾探测器、手动报警按钮、模块等消防设备的总数不超过32点；现今各主流产品生产商总线短路隔离模块设计动作电流普遍为100mA左右，而每只设备(烟感、手报等)的静态监视电流为1.5~2mA(这电流不同厂家不同类型静态电流不同)。32点总负荷静态监视所需电流在50mA上下，当我们重新开关火灾报警主机时如总线短路隔离模块所带设备超过32点，那么启动主机时瞬间的启动电流大概是工作电流的2倍，50mA的2倍就超过了总线短路隔离模块动作电流100mA了，总线短路隔离模块就会动作，出现超负荷短路假象。所以工程上每只总线短路隔离模块所带设备最好不要超过32点，当发现测量回路线没有短路，隔离模块莫名动作就有可能是这种情况。

       如果工程已经成形，每当重新启动火灾报警主机出现部分隔离模块动作报故障时，我们只需到隔离模块处把隔离模块拆下重新安装回去就会恢复正常。

04消防信号总线干线短路:

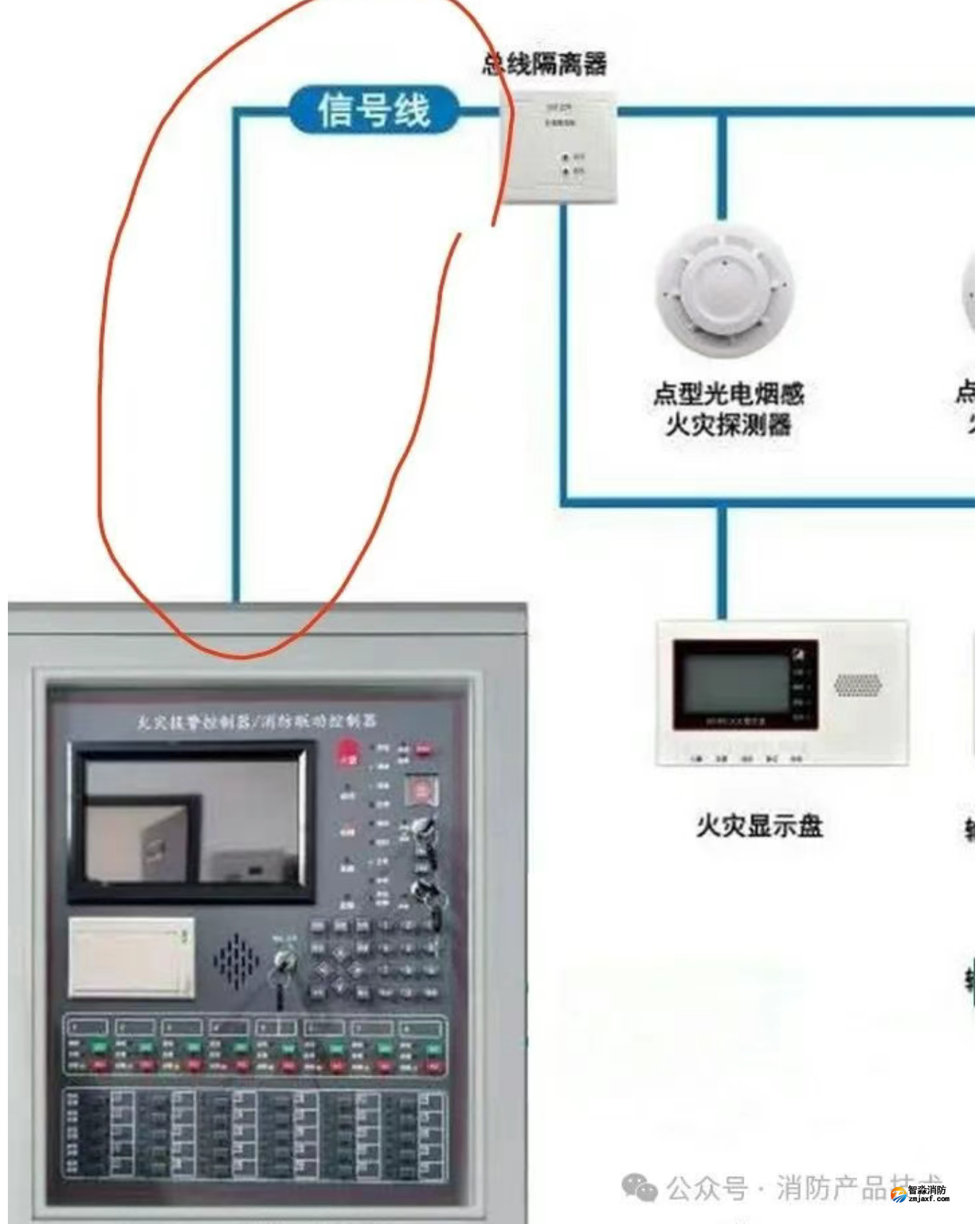

消防信号总线干线短路:消防总线干线是指火灾报警主机回路板引出的信号总线到现场建筑物所设的总线短路隔离模块间线路。(如下面)当然每条信号回路总线不止接一只总线短路隔离模块。(一般5至6个)

这段干线是没有保护设备的，一旦出现短路，信号总线电流过载，整条回路所有设备都会报故障。部分设备生产厂商的回路板设计有主动断开回路供电功能，当我们用万用表测回路电压时是没有回路电压的。只有排除短路故障重新复位消防主机回路板才会恢复供电；

然而并不是所有品牌设备生产商回路板都有此功能，有的在出现信号总线干线短路时回路板仍然在工作，这就需要我们及时断开回路板处信号总线排除短路故障，否则回路板长时间过载工作会烧坏回路板。

05消防信号总线支线短路:

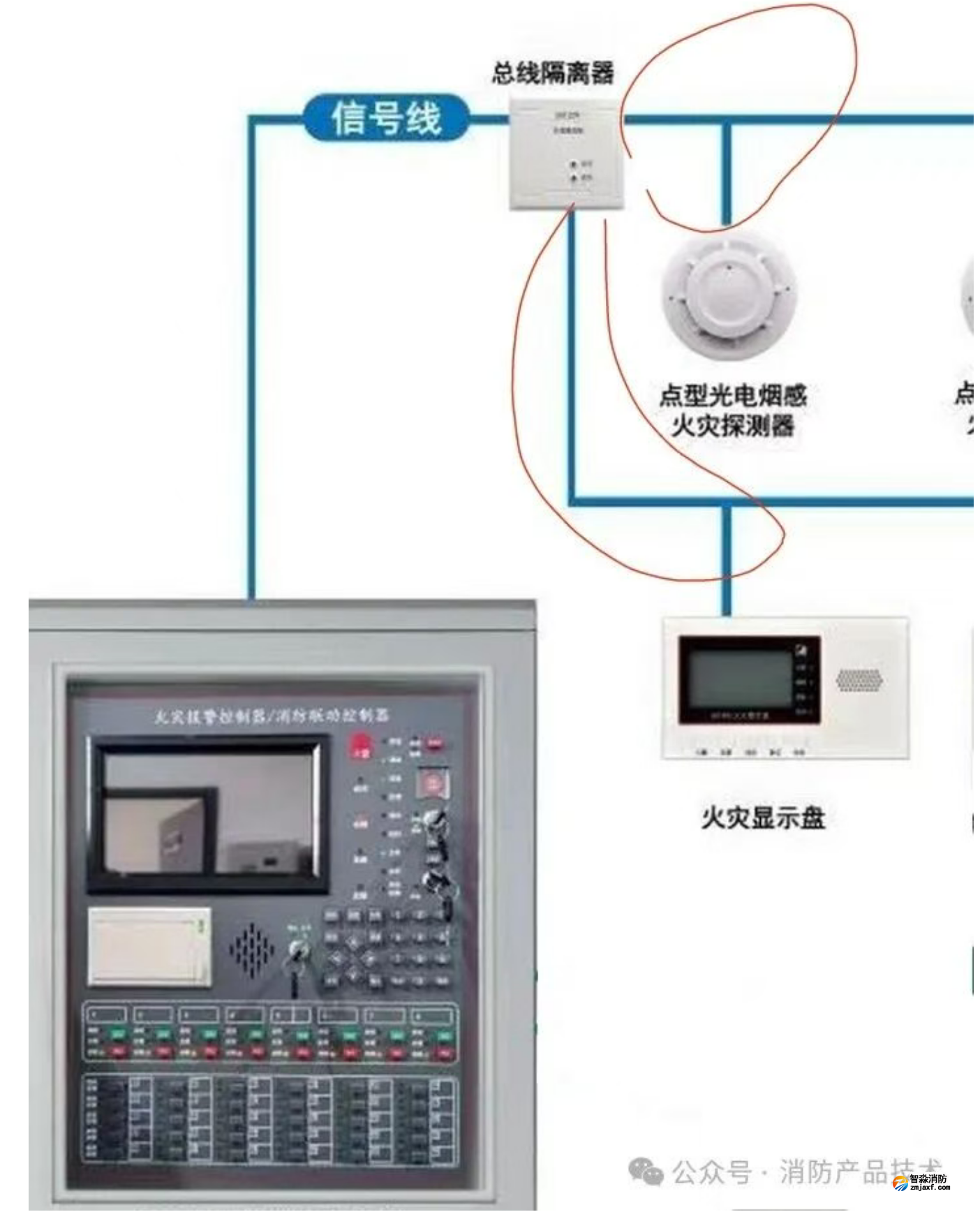

消防信号总线支线:是指我们所设的建筑物内总线短路隔离模块到现场设备(烟感、手报等)间的线路。(如下图)

信号总线支线出现短路典型表现为总线短路隔离模块动作，动作指示灯(红色)常亮，这只总线短路隔离模块所配接的所有现场设备都会在消防主机上报故障。在这条回路总线上所配接其它总线短路隔离模块的设备正常运行。我们只需把短路支线短路点排除设备就会恢复正常工作。

06二次线路短路:

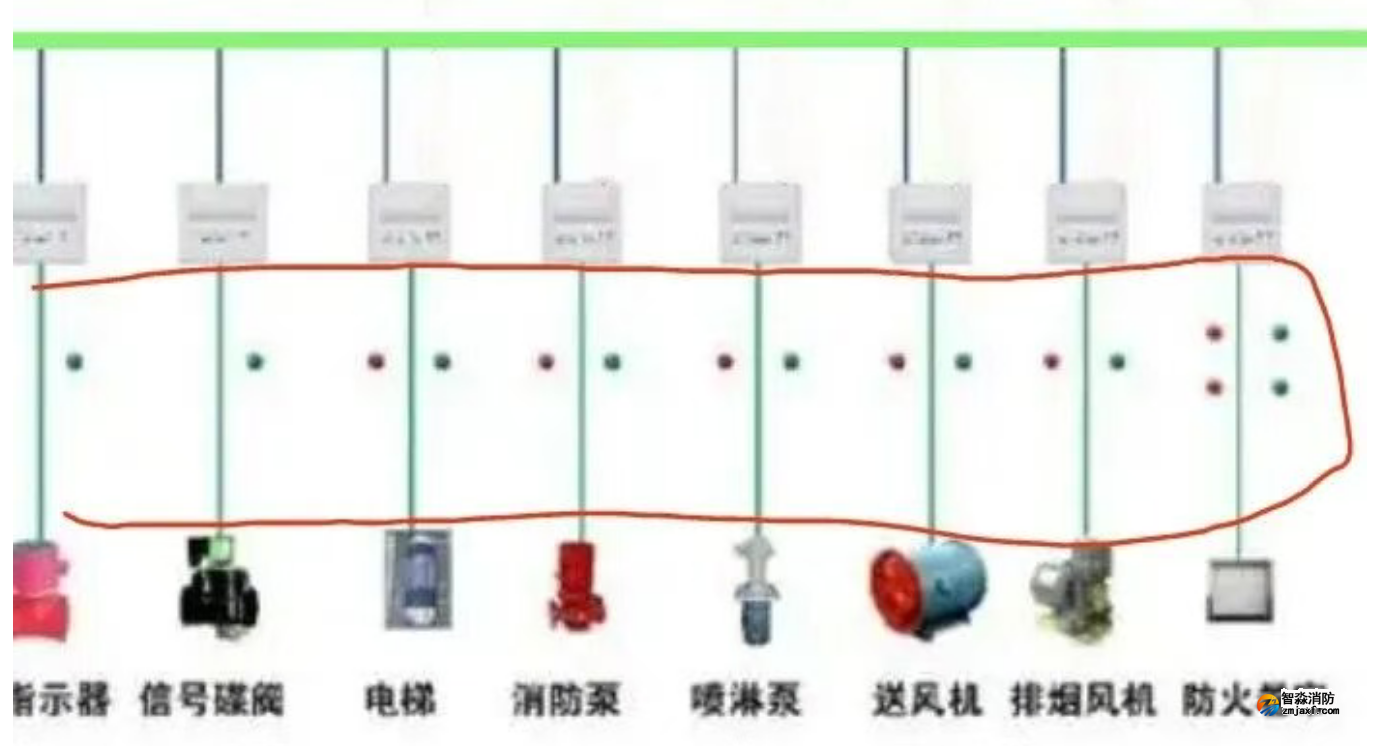

是指现场的输入模块、输出模块、输入输出模块、广播模块、消防电话模块等与现场的信号蝶阀、压力开关、排烟阀、防火阀、雨淋阀、放气阀、喇叭等之间线路短路故障。

二次线路出现短路，消防主机会显示所出问题的设备地址信息，如:切电模块反馈线短路会报某个地址切电反馈信息、排烟风机联动模块反馈线短路会报排烟风机反馈、压力开关模块会报压力开关反馈、防火阀会报防火阀反馈(或叫回答)等。一些联动模块的输出线(如输出模块、输入输出模块)出现短路会报故障，一些品牌不设检线功能的是不会报的，像有的品牌设备商输出模块、输入输出模块出厂时配有二极管要求在输出线(控制线)的正极串接，防止控制的电感器件在停止时反向电流过大击坏模块，一旦二极管损坏会报故障。

广播模块二次线路配接的是喇叭，大部分厂商是设不检线的不会报故障当出现短路，消防广播工作时无法正常工作。设了检线功能的会报故障。

消防电话模块二次线短路，消防电话主机会一直报通话，消防电话模块工作指示灯常亮。

07硬拉直启线路短路:

硬拉直启线是指消防主机的消防联动控制器(多线盘)到现场控制设备间的线路。如消防泵、喷淋泵、雨淋阀、放气阀、排烟风机、送风机等。

这条线目前各品牌生产商也不统一，有的是要求4根线即一组控制线、一组反馈线；有点三根线即一根控制线、一根反馈线、一根公共线；有的两根线一正一负。

两根线的出现短路会报故障(多线盘故障灯亮)，

三根线的反馈线与公共线短路会报反馈(多线盘反馈指示亮)，控制线与公共线短路会报启动(多线盘启动指示灯亮)，控制线与反馈线短路会报故障(多线盘故障灯亮)。

四根线的控制正极与控制负极短路会报启动(多线盘启动指示灯亮)，反馈线正极与反馈负极短路会报反馈(多线盘反馈指示灯亮，控制线正负或反馈线正极与其它线短路会报故障(多线盘故障指示灯亮)。

08现场设备内部或主机板卡内部短路:

出现这种短路故障现象基本表现与上节说的设备内部断路区别不大，请参考上节。

关于火灾报警系统短路故障经验我就讲完了，没有理解或我写的有不全之处欢迎朋友们留言沟通交流。下篇我再说火灾报警系统接地故障。
