消防增压稳压设备（稳压罐）出水总管上是否设置止回阀？

1.问题名称

　　关于消防增压稳压设备（稳压罐）出水总管上是否设置止回阀的问题。

2.问题的具体内容

（1）专业：给排水

（2）涉及的规范名称及条文

　　《消防给水及消火栓系统技术规范》GB50974-2014第8.3.2条：

　　消防水泵出水管上的止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。当消防水泵出水管上设置囊式气压水罐时，可不设水锤消除设施。

　　各版本国家建筑标准设计图集的做法：

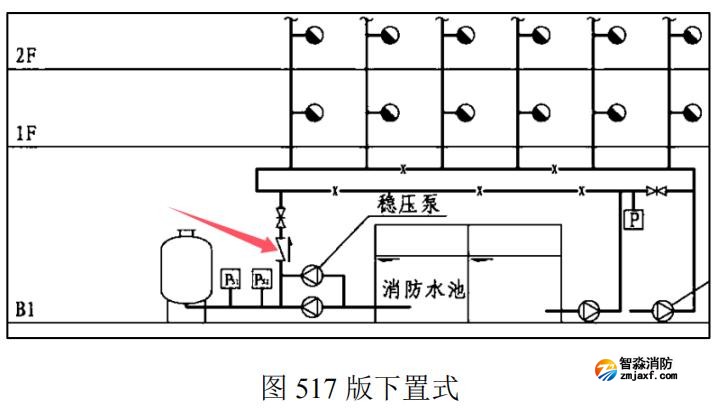

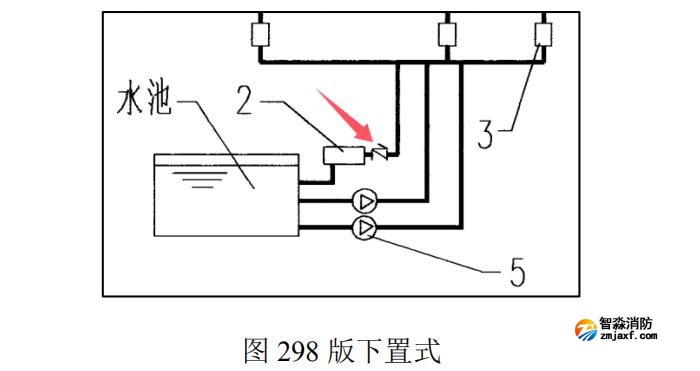

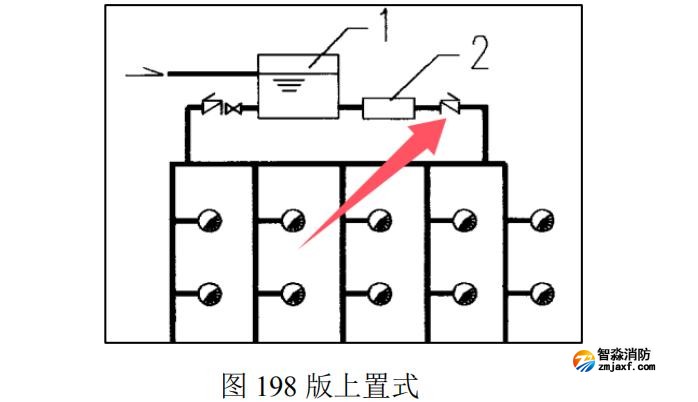

　　①《消防增压稳压设备选用与安装》（隔膜式气压罐）98S205的做法：不论是采用上置式还是下置式，均在稳压设备的出水总管上设置了止回阀，如图1、图2。

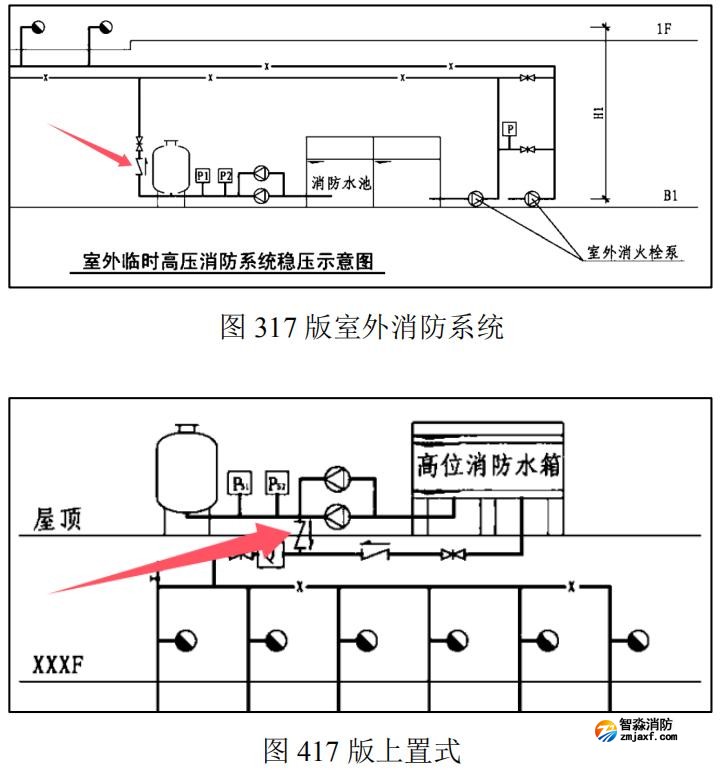

　　②《消防给水稳压设备选用与安装》17S205的做法：不论是采用上置式、下置式还是室外消防系统，均在稳压设备的出水总管上设置了止回阀，如图3、图4、图5。

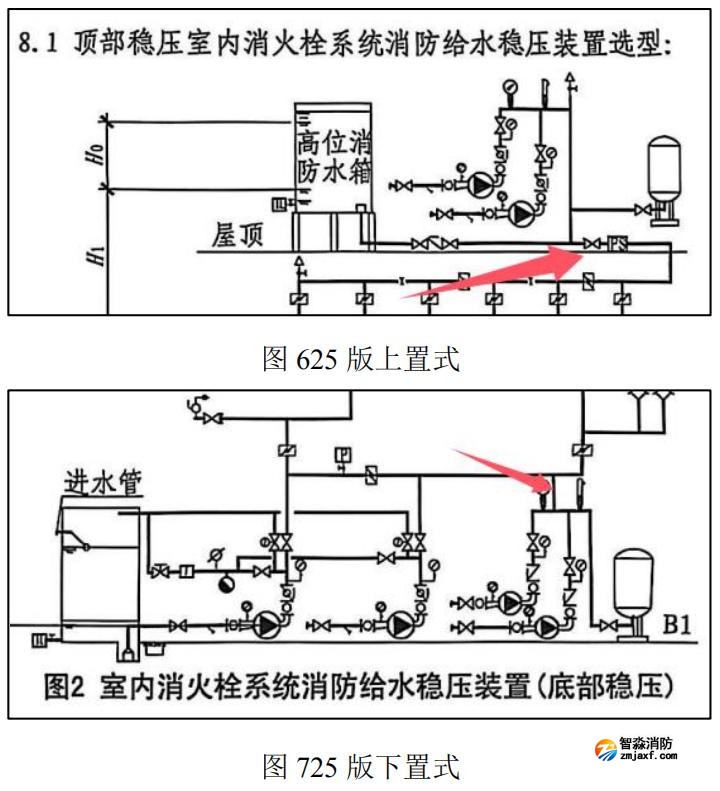

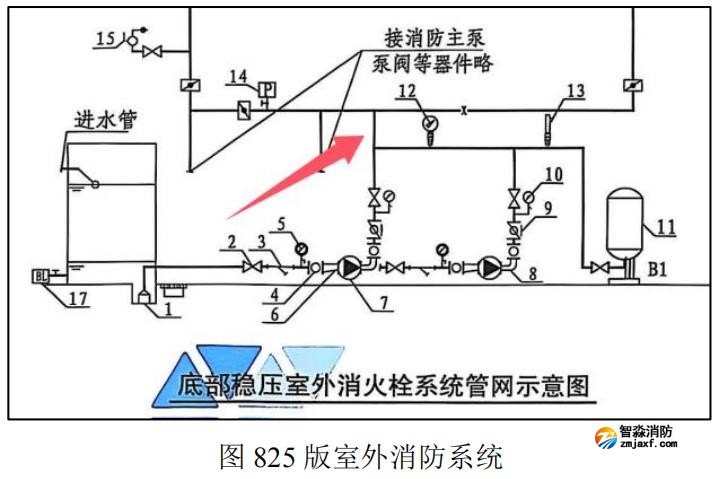

　　③《消防给水稳压设备选用与安装》25S205的做法：不论是采用上置式、下置式还是室外消防系统，在稳压设备的出水总管上均未设置止回阀，如图6、图7、图8。

　　争议点：主张不设置止回阀的，是认为稳压罐可代替水锤消除器的功能；主张加设止回阀的，是认为一般气压罐承压等级按0.6MPa选用，消防主泵启动时瞬间压力过高会冲击稳压罐。

（3）问题描述

　　消防增压稳压设备（稳压罐）出水总管上是否设置止回阀。室内消防系统采用上置式时：应设/不应设/可设可不设？室内消防系统采用下置式时：应设/不应设/可设可不设？室外消火栓系统：应设/不应设/可设可不设？

3.问题答复

　　根据《固定消防给水设备第1部分：消防气压给水设备》GB 27898.1-2011第5.12.3.2条，气压水罐出水口处应设防止消防用水倒流进罐的措施。根据《消防给水及消火栓系统技术规范》GB 50974-2014第8.3.3条，当消防水泵出水管上设置囊式气压水罐时，可不设水锤消除设施。除底部稳压（即下置式）的囊式气压罐兼作消防水泵出水管上的水锤消除设施外，消防增压稳压设备的出水总管应设置止回阀。

　　根据《消防给水及消火栓系统技术规范》GB 50974-2014第8.2.1条，兼作水锤消除设施的囊式气压罐除公称压力等级应大于系统工作压力外，还应满足在承受系统可能出现的最高压力时不出现渗漏或损坏。
