自动喷水灭火系统

作者: admin 时间:2019-06-05 14:08:50 来源:本站
摘要:自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件,以及管道、供水设施组成,并能在发生火灾时喷水的自动灭火系统。由湿式报警阀组、闭式...

       自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件,以及管道、供水设施组成,并能在发生火灾时喷水的自动灭火系统。由湿式报警阀组、闭式喷头、水流指示器、控制阀门、末端试水装置、管道和供水设施等组成。系统的管道内充满有压水,一旦发生火灾,喷头动作后立即喷水。
依照采用的喷头分为两类:采用闭式洒水喷头的为闭式系统;采用开式洒水喷头的为开式系统。

闭式系统

       闭式系统的类型较多,基本类型包括湿式、干式、预作用及重复启闭预作用系统等。用量最多的是湿式系统。在已安装的自动喷水灭火系统中,有70%以上为湿式系统。

湿式系统

       由湿式报警阀组、闭式喷头、水流指示器、控制阀门、末端试水装置、管道和供水设施等组成。系统的管道内充满有压水,一旦发生火灾,喷头动作后立即喷水。

工作原理:

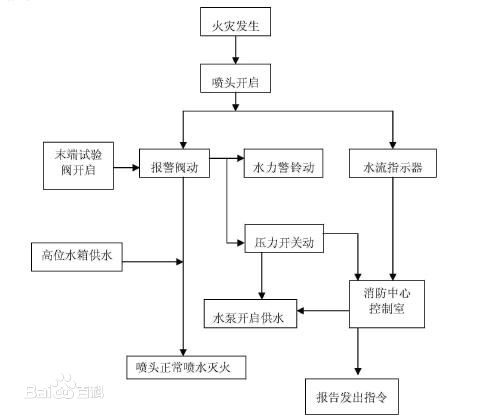

湿式系统原理图

湿式系统原理图

       火灾发生的初期,建筑物的温度随之不断上升,当温度上升到以闭式喷头温感元件爆破或熔化脱落时,喷头即自动喷水灭火。该系统结构简单,使用方便、可靠,便于施工,容易管理,灭火速度快,控火效率高,比较经济,适用范围广,占整个自动喷水灭火系统的75%以上,适合安装在能用水灭火的建筑物、构筑物内。

湿式系统使用范围:

        在环境温度不低于4℃、不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外)都可以采用湿式系统。该系统局部应用时,适用于室内最大净空高度不超过8m、总建筑面积不超过1000㎡的民用建筑中的轻危险级或中危险级Ⅰ级需要局部保护的区域。

3. 湿式系统特点:

      ①. 结构简单,使用可靠
      ②. 系统施工简单、灵活方便
      ③. 灭火速度快、控火效率高
      ④. 系统投资省,比较经济
      ⑤. 适用范围广

干式系统

      准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。

工作原理:

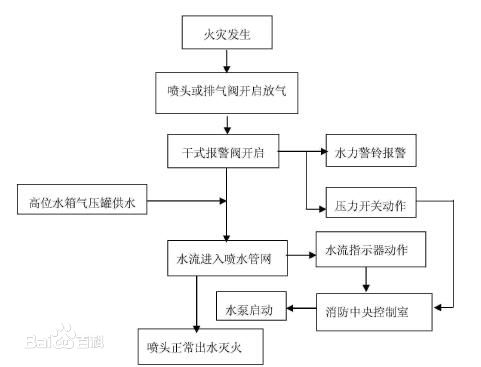

干式系统原理图

干式系统原理图

       干式系统与湿式类似只是控制信号阀的结构和作用原理不同,配水管网与供水管间设置干式控制信号阀将它们隔开,而在配水管网中平时充满着有压力气体用于系统的启动。发生火灾时,喷头首先喷出气体,致使管网中压力降低,供水管道中的压力水打开控制信号阀而进入配水管网,接着从喷头喷出灭火。不过该系统需要多增设一套充气设备,一次性投资高、平时管理较复杂、灭火速度较慢。(详见右图)

干式系统适用范围:

      干式系统适用于环境温度低于4℃和高于70℃的建筑物和场所,如不采暖的地下车库、冷库等。
干式系统特点:
      ①. 干式系统,在报警阀后的管网内无水,故可避免冻结和水汽化的危险,不受环境温度的制约,可用于一些无法使用湿式系统的场所。
      ②. 比湿式系统投资高。因需充气,增加了一套充气设备而提高了系统造价。
      ③. 干式系统的施工和维护管理较复杂,对管道的气密性有较严格的要求,管道平时的气压应保持在一定的范围,当气压下降到一定值时,就需进行充气。
      ④. 比湿式系统喷水灭火速度慢,因为喷头受热开启后,首先要排出管道中的气体,然后再出水,这就延误了时机。

预作用系统

       准工作状态时配水管道内不充水,由火灾自动报警系统自动开启 [2]  雨淋报警阀后,转换为湿式系统的闭式系统。

适于如下场所:

       1系统处于准工作状态是严禁管道漏水;
       2严禁系统误喷;
       3替代干式系统。

重复启闭预作用系统

       能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。适用于灭火后必须及时停止喷水的场所。
       目前这种系统有两种形式:一种是喷头具有自动重复启闭的功能,另一种是系统通过烟、温感传感器控制系统的控制阀来实现系统的重复启闭功能。

开式系统

       采用开式洒水喷头的自动喷水灭火系统,包括:雨淋系统、水幕系统。

雨淋系统

       由火灾自动报警系统或传动管控制,自动开启雨淋报警阀和启动供水泵后,向开式洒水喷头供水的自动喷水灭火系统。亦称开式系统。应采用雨淋系统的场所详见《自动喷水灭火系统设计规范》(GB 50084-2001)4.2.5条。

水幕系统

        由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋阀,以及水流报警装置(水流指示器或压力开关)等组成,用于档烟阻火和冷却分隔物的喷水系统。

主要组成

洒水喷头

       在自动喷水灭火系统 中,洒水喷头担负着探测火灾、启动系统和喷水灭火的任务,它是系统中的关键组件。洒水喷头有多种不同形式的分类。
       1、按有无释放机构分类为闭式和开式的分类
       2、按喷头流量系数分类,包括K=55、80、115等,其中K=80的称为标准喷头。
       3、按安装方式分类,有下垂型、直立型、普通型和边墙型喷头。

报警阀

        报警阀是自动喷水灭火系统中接通或切断水源,并启动报警器的装置。在自动喷水灭火系统中,报警阀是至关重要的组件,其作用有三:接通或切断水源、输出报警信号和防止水流倒回供水源、以及通过报警阀可对系统的供水装置和报警装置进行检验。报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。报警阀的公称通径一般为50、65、80、100、125、150、200MM七种。
        1、湿式报警阀用于湿式喷水灭火系统。它的主要功能是:当喷头开启时,湿式阀能自动打开,并使水流入水力警铃发出报警信号。湿式阀按其结构形式有三种:座圈型湿式阀、导阀型湿式阀、蝶阀型湿式阀。
        2、干式报警阀用于干式报警系统。它的阀将闸门分成两部分,出口侧与系统管数和喷头相连,内充压缩空气,进口侧与水源相连。干式报警阀利用两侧气压和水压作用在阀上的力矩差控制阀的封闭和开启,一般可分为差动型干式报警阀和封闭型干式报警阀两种。
        3、雨淋阀用于雨淋喷水灭火系统、预作用喷水系统,水幕系统和水喷雾灭火系统。这种阀的进口侧与水源相连,出口侧与系统管路和喷头相连,一般为空管,仅在预作用系统中充气。雨淋阀的开启由各种火灾探测器装置控制。雨淋阀主要有双圆盘型、隔膜型、杠杆型、活塞型和感温型等几种。

监测器

       监测器用来对系统的工作状态进行监测并以电信号方式向报警控制器传送状态信息。其主要包括水流指示器、阀门限位器、压力监测器、气压保持器和水位监测器等。
        1、水流指示器可将水流的信号转换为电信号,安装在配水干管或配水管始端。其作用在于当失火时喷头开启喷水或者管道发生泄漏或控制中心以显示喷头喷水的区域和楼层,起辅助电动报警作用。
        2、阀门限位器是一种行程开关也称信号阀,通常配置在干管的总控制闸阀上和通径大的支管闸阀上,用于监测闸阀的开启状态,一旦以生部分或全部关闭时,即向系统的报警控制器发出报警信号。
        3、压力监测器是一种工作点在一定范围内可以调节的压力开关,在自动喷水灭火系统中常用作稳压泵的自动开关控制器件。

报警器

        报警器是用来发出声响报警信号的装置,包括水力警铃和压力开关。
        1、水力警铃是得用水流的冲击发出声响的报警装置。其特点为结构简单、耐用可靠、灵敏度高、维护工作量小、是自动喷水各个系统中不少缺少的部件。
        2、压力开关是一种靠水压或气压驱动的电气开关,通常与水力警铃一起安装使用。压力开关利用水力闭合弱电路实现报警。当报警阀的阀打开,压力水经管道首先进入延时器后再流入压力开关内腔,推动膜片向上移动,顶柱也同时上升,将下弹簧板顶起,触点接触闭合,接通电路,发出电信号输入报警控制箱,发出报警信号,从而启动消防泵。
