安仕得 ASD5100气体报警控制器内部结构及安装接线图

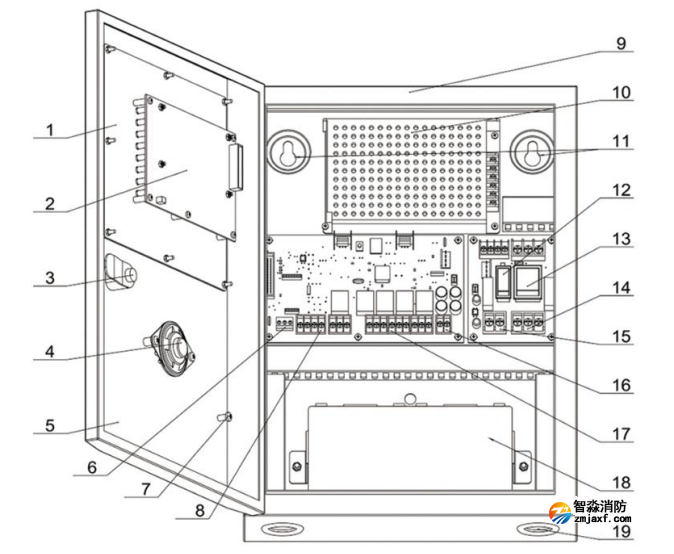

ASD5100气体报警控制器内部结构:
1、控制面板
2、液晶主控显示板
3、机箱门锁
4、警报喇叭
5、机箱前门
6、485通讯接口(选配)
7、机箱接大地端子
8、总线接线端
9、机箱箱体
10、开关电源
11、开箱挂墙安装孔
12、备电开关
13、主电开关
14、220VAC电源输入端子
15、220V供电输出端子
16、24V电磁阀供电输出端子
17、内部开关量输出端子
18、备用电池
19、引线穿线孔
ASD5100气体报警控制器接线说明:

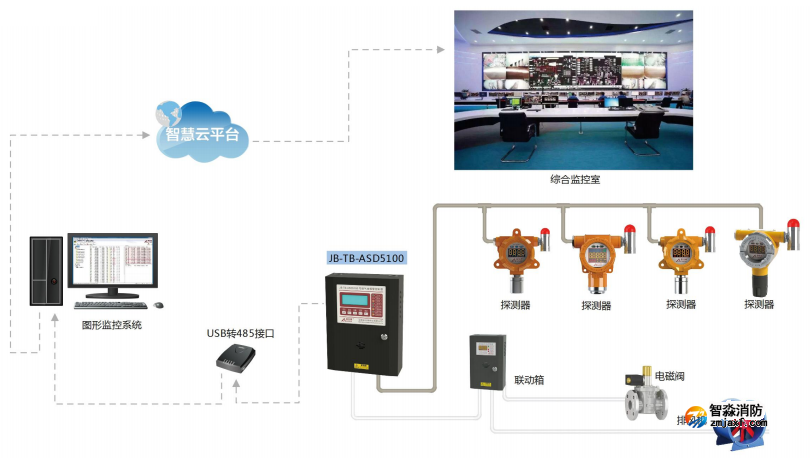

安仕得ASD5100气体报警控制器系统结构图:
