泰和安TX6622 CAN总线中继器

作者:www.zmjaxf.com 时间:2020-10-24 来源:消防设备器材

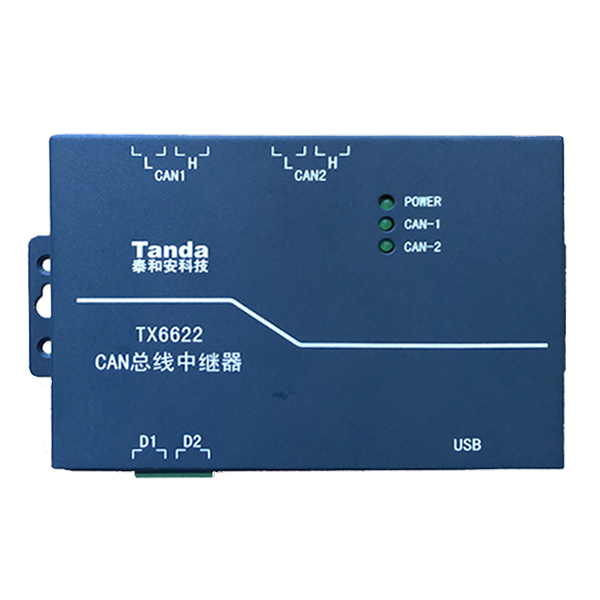

泰和安TX6622 CAN总线中继器

产品简介:

商品详情常见问题(8)在线下单


泰和安TX6622CAN总线中继器情景展示泰和安TX6622CAN总线中继器参数泰和安TX6622CAN总线中继器特点泰和安TX6622CAN总线中继器实拍图

一、泰和安TX6622型CAN总线中继器产品概述

  泰和安公司控制器将采用CAN总线网络连接。通过TX6622来联网可以组成分布式网络,各个端口可以根据通信距离来设定不同的通信波特率(10K波特率情况下传输距离可达2000m)。

二、泰和安TX6622型CAN总线中继器产品特点

  ●解决控制器间互联时CAN通讯总线的驱动能力,增加接入网络系统节点数;

  ●提升CAN主网的速率及降低子网的数据流量;

  ●可实现数据路由,提升带宽利用率,大幅降低紧急情况时网络数据阻塞发生的机率;

  ●实现系统各自隔离的星型、树型网络连接,进一步提升网络系统的相应速度及可靠性。

三、泰和安TX6622型CAN总线中继器技术参数



型号 TX6622
总线协议 Can-BUS 2.0B 协议
工作电压 电源电压:DC(9V~28V)
工作电流 24V 电源工作电流≤100mA
指示灯状态 正常工作状态:状态灯闪烁,端口指示灯收发数据时闪烁,无数据时常亮
使用环境 温度:-10℃~55℃
相对湿度:≤95%RH,不凝露
外形尺寸 152.0mm×90.0mm×27.0mm
重量 约400g



四、泰和安TX6622型CAN总线中继器结构特征与工作原理

  1、产品的外形尺寸及安装尺寸:

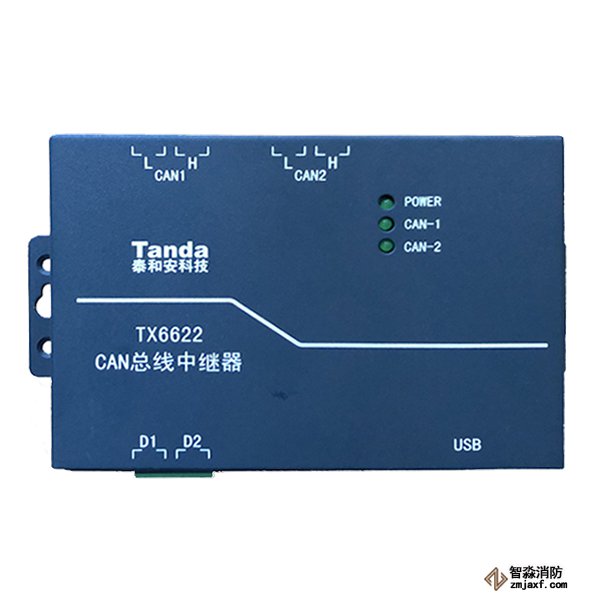

 TX6622 CAN总线中继器

CAN 中继器外形尺寸

   2、TX6622工作原理
各个端口通过分析接收到的can数据包,记录各个数据源所在的端口后,管理一张动态路由表,然后从路由表里找到发送的目标地址的端口号再将数据从该端口号转发。

五、泰和安TX6622型CAN总线中继器安装与布线

安装孔位图

TX6622安装孔位图

TX6622CAN 中继器安装布线示意图

TX6622 CAN中继器安装布线示意图
