一、泰和安JB-QGL-TX3032A火灾报警控制器(联动型)产品概述

　　泰和安JB-QGL-TX3032A火灾报警控制器(联动型)采用立柜式式结构，立柜控制器最多支持32个总线回路，每回路最大242点，共计7744个总线制报警联动控制点。控制器可连接泰和安电子编码、遥控编码的T3系列智能型探测器、手动报警按钮、输入模块、输入/输出模块、火灾显示盘等现场外部器件。

　　JB-QGL-TX3032A控制器配置有一个128点“总线联动操作键”和6点“直接启动操作键”，接线少、可靠性高；窗口化、汉字菜单式操作界面；灵活的模块化结构和多种功能配置选择；配有智能化联动操作盘；具备对控制模块全面的自检功能；采用二次码编程方式，编程简单、快捷。
JB-QGL-TX3032控制器具有联网功能，可与泰和安司多回路列控制器进行联网，可设置为区域机或者集中机。

二、泰和安JB-QGL-TX3032A火灾报警控制器产品技术参数

信号	JB-QGL-TX3032A
主电电源	交流220V （187V～242V）
备用电池	12V/38AH 铅酸电池4 节
液晶屏规格	7 寸TFT 液晶屏800×480
容量	最大回路数：32个每回路的部件数：242 点
温度	0℃～+42℃
相对湿度	≤95%RH，不凝露
外形尺寸	550.0mm×480.0mm×1715.0mm

三、泰和安JB-QGL-TX3032A火灾报警控制器外观结构示意图

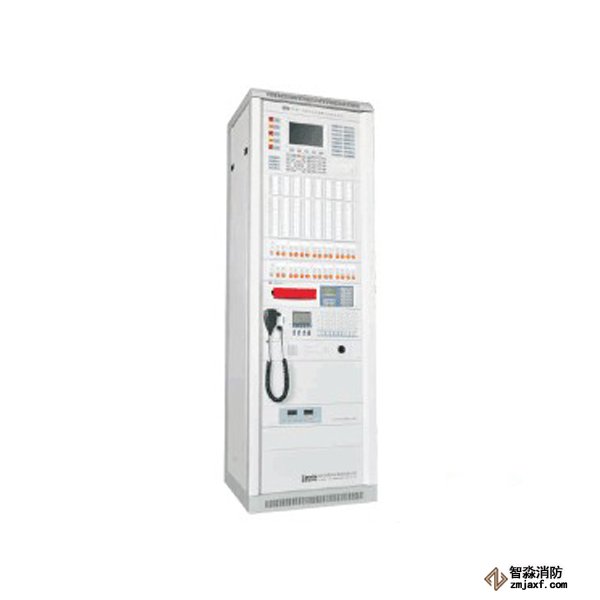

　　JB-QGL-TX3032A火灾报警控制器(联动型)外观结构示意图如图所示(以实物为准):

JB-QGL-TX3032火灾报警控制器面板示意图

四、泰和安JB-QGL-TX3032A火灾报警控制器外部接线端子

JB-QGL-TX3032火灾报警控制器外部接线端

JB-QGL-TX3032A火灾报警控制器外部接线端

　　1、多线盘01～06：直接启动操作盘为有源常开输出端子，启动时闭合接+24V(每个点最大输出电流200mA)；

　　2、多线盘I1～I6：直接启动操作盘反馈端子，无源输入，不用时接接入4.7K电阻；

　　3、多线盘COM1～COM6：直控点输入输出公共端；

　　4、（监控点启动输出）HJ：火警传输设备为有源常开输出端子，启动时闭合接+24V(最大输出电流100mA)；

　　不用时接接入10K电阻；

　　5、（监控点启动输出）SG：声光警报器为有源常开输出端子，启动时闭合接+24V(最大输出电流100mA)；

　　6、不用时接接入10K电阻；

　　7、（监控点启动输出）COM：火警传输设备和声光警报器的公共接线端子；

　　8、Z1、Z2：无极性二总线端子。

　　9、24V+、24V-：24V联动电源输出；

　　10、USB接口：系统或调试人员传输设备安装位置、联动逻辑等配置信息；

　　11、串口接口：用于连接CRT；

　　12、485通讯：预留（程序增加此功能，此端子才能用）；

　　注意：连线时，任何设备的通信线A口接A口，B口接B口，请勿接反，否则系统将无法通讯。

　　13、CAN通讯：主、分机通讯接口端子。

　　注意：连线时，任何设备的通信线L口接L口，H口接H口，请勿接反，否则系统将无法通讯。
