松江HJ-9402-120BA消防应急广播设备接线技术

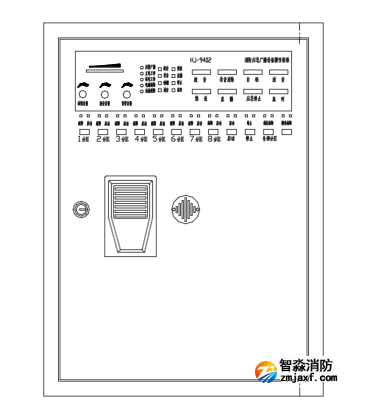

松江HJ-9402-120BA消防应急广播设备

产品特点

(1).产品按 消防最新标准《GB16806-2006及第1号修改单》、《GB50116-2013》设计

(2).产品为消防联动控制系统中应急广播设备。

(3)产品与消防专用功放配套，用于消防应急广播。

(4).产品与消防火灾报警控制器配套，用于火警联动应急广播。

(5)产品适合于商务办公、超市、商场、工厂、地下室、学校和娱乐场所等。产品不适用于一般广播扩音机及家庭音响娱乐使用。

(6)概述该消防应急广播设备是本公司在HJ-9402系列消防应急广播设备基础上，按消防新标准要求进行重新改进设计，本产品性能和指标执行《GB16806-2006及第1号修改单》、《GB50116-2013》 标准。HU-9402-120BA 消防应急广播设备，由 H-9402-120BA-CZ 消防应急广播设备操作面板与 HY120 功放部分组成。与相应的火灾报警控制器(联动型)、检测模块、吸顶音箱、外接交流备用电源等配套可组成相应的消防应急广播系统。

消防应急广播设备操作面板具有:电子放音、录音和应急广播功能，电源故障、通信故障、模块故障和电平指示功能，自检、消音、预录、直播、背景和监听等功能:录音部分有内置电子录音模块，可录制30 分钟语言信号或报警声，并备有超音频发生器，经功率放大后输出，送入消防广播各分区的广播网络系统检测和控制。监测广播信息传输线路断路、短路故障;可手动选择广播分区(最多为8个分区)，并设有分区启动和故障指示，停止、启动、全部分区和键锁指示等功能。手动状态下，可任意选择打开 1-8个分区(或一个楼层)应急广播。在受控状态下，可接收来自火灾报警控制器的消防联动报警信号，并能自动打开所属分区应急广播。

HY120 功放，是在 HY250 功放基础上，按系统结构要求进行重新设计，具有高可靠性定压式功率放大器，额定音频输出 120V~，带有开路、短路、过压和过流及过温自动保护电路。信号输入由应急广播控制操作面板音频输出提供，并备有 CD 口音源输入、AC220V 备电输入等接口。

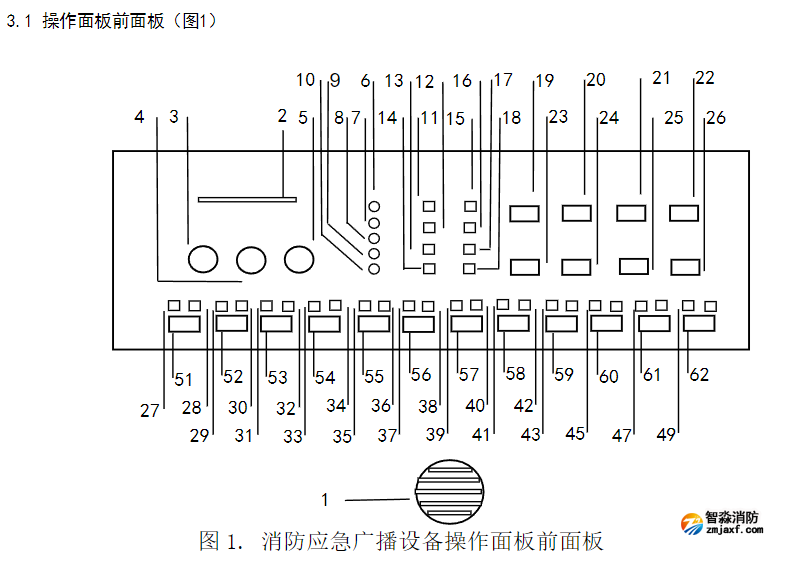

监听扬声器

监听放音状态下的音源内容，

电平指示

发光显示功放输出电平大小。话筒音量

调节外接话筒音量的大小。

放音音量

工作时，调节放音音量的大小。

背景音量

调节背景音源的音量大小

应急广播指示灯(红)

当应急广播时，该指示灯被点亮。

主电工作指示灯(绿)

主电工作时，该指示灯被点亮。

备电工作指示灯(绿)

当有220V一备用时，该指示灯被点亮，此时“主电工作”指示灯自动熄灭。电源故障指示灯(黄)

当主电源故障时，该指示灯闪亮。当备用电源故障时，该指示灯常亮。

功放故障指示灯(黄)(备用)

当功放出现无输出信号故障时，该指示灯被点亮

放音指示灯(绿)

当放音工作时，该指示灯被点亮

录音指示灯(绿)

当设备处于录音状态时，该指示灯被点亮。

锁键指示灯(绿)

设备处于锁键状态时(除“消音”键外)，该指示灯被点亮。消音指示灯(绿)

消除蜂鸣器声响时，该指示灯被点亮。

预设指示灯(绿)

在预设播放状态下，该指示灯被点亮。

直播指示灯(绿)

在直播状态下，该指示灯被点亮。

应急停止指示灯(绿)

应急广播停止时，该指示灯被点亮。这时系统也处在播放背景广播状态，可以通过CD口或MP3口播放背景音乐。

监听指示灯(绿)

监听打开时，该指示灯被点亮。

放音按键

按下此键，操作面板处于放音状态。

录音消除按键

按下此键，操作面板处于录音消除状态(按5秒以上消除已录内容)。

自检按键

按下此键，检测操作面板所有的指示灯和蜂鸣器是否正常:

消音按键

按下此键，即可消除蜂鸣器的报警声响。

预设按键

在应急广播时，按下此键，可自动循环播放预录紧急广播信息。

直播按键

在应急广播时，按下此键，不播放预录紧急广播信息。

应急停止按键

按下此键，从CD口或MP3口输入音源信号，播放背景音乐(在应急广播状态下，该按键被屏蔽)

监听按键

打开或关闭监听喇叭(在用手持话筒时，该按键被屏蔽)(27.29.31.33.35.37.39.41).分区故障指示灯(黄色)

当该分区有故障时，该指示灯常亮，共有1-8个分区故障指示灯。(28.30.32.34.36.38.40.42)，分区启动/反馈指示灯(红色)

当打开分区时，该指示灯闪亮。分区控制模块工作后该指示灯常亮，共有1-8个该指示灯(43).启动指示灯(绿色)
