松江F9204A火灾声光警报器接线技术

作者: 消防改造安装 时间:2024-12-11 11:11:06 来源:http://www.zmjaxf.com/
摘要:松江F9204A型火灾声光警报器安装使用说明书概述:承蒙选用本公司的火灾声光警报器。本产品是依据 标准经各种试验获得合格的产品,敬请安心使用。F9204A 型火灾声光警报器是为保护宝贵的生命和财产的安全而不分昼夜连续运行的设备。为了在万一发生火灾时能够正确使用这些设备,请务必仔细阅读本说明书。本装置适用于民用...

松江F9204A 型火灾声光警报器安装使用说明书

概述:

承蒙选用本公司的火灾声光警报器。本产品是依据 标准经各种试验获得合格的产品,敬请安心使用。F9204A 型火灾声光警报器是为保护宝贵的生命和财产的安全而不分昼夜连续运行的设备。为了在万一发生火灾时能够正确使用这些设备,请务必仔细阅读本说明书。本装置适用于民用高层建筑、小区楼房、办公室、集贸商场、公众文化娱乐场所、餐厅旅社、学校、文物保护单位、工厂车间等区域早期火灾自动报警预警装置。但不适用于易燃易爆和强腐蚀性环境。F9204A 型火灾声光警报器是最新开发的新产品,技术成熟,运行稳定可靠,外型美观小巧,操作方便。

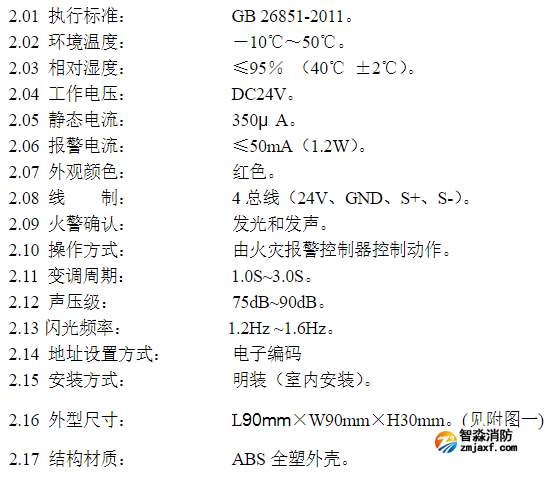

主要技术指标:



使用方法:

F9204A 型火灾声光警报器,与上海松江飞繁电子有限公司生产的火灾报警控制器配套使用,由火灾报警控制器控制动作,当火警解除,控制器复位后,火灾声光警报器不再发出闪光和声音信号,处于正常状态。

回路总线(S士)布线:要求环线最远端等效线路电阻<10022。回路负载带满时,建议采用 RVS 双绞线截面积≥2.0 mm',回路负载少时,导线截面积适当减小。

地址写入方法

使用编码器写地址时,将编码器的插头插入警报器上的6芯插针上,选择编码器上的 9000(或 3208)系列产品即可进行地址的写入操作。

接线端子说明:


端子 1、2(回路总线):建议采用 RVS 线(双绞线),截面积≥2.0 mm?端子 3、4(DC24V 电源):建议采用 BV 线,截面积≥2.5mmm'产品安装:

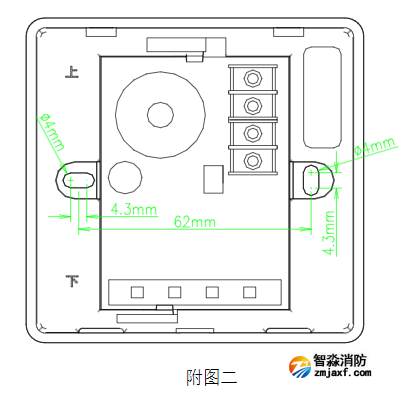

本警报器为标准预埋盒明装结构,采用 ABS 工程阻燃塑料,室内安装,但不适用于易燃易爆和强腐蚀性环境。外型尺寸90mmx90mmmX30mm,安装尺寸:60mm(见附图二)


说明书下载

F9204A安装使用说明书.pdf
