青鸟JBF5131输入模块(二线制)接线安装示意图

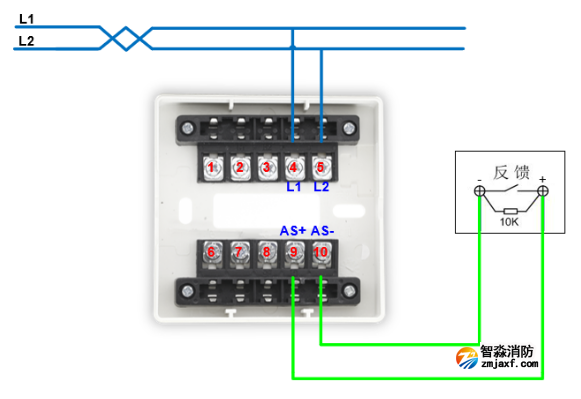

青鸟JBF5131输入模块(闭合反馈)接线图
这种是最常见的接线方法,如压力开关、水流指示器等都是这种接法。设备动作后,反馈端原来常开变为常闭,常闭信号传递给输入模块。

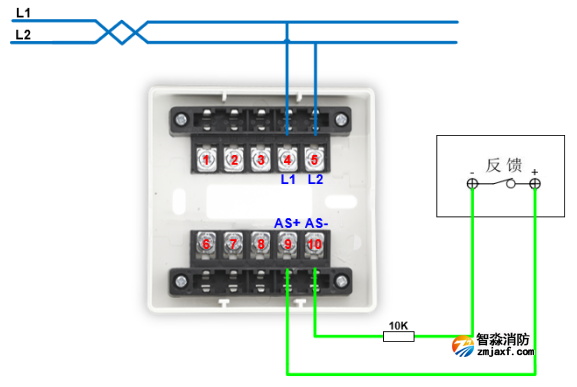

青鸟JBF5131输入模块(断开反馈)接线图
这种接法也是存在的,如设备故障反馈信号。设备正常是故障端触点是常闭的,发生故障,故障触点常闭变为常开。需要注意这里的电阻不是并联在接线端子上的,而是串联的方式。
