利达LD128E(T)-C 火灾显示盘接线安装技术

介绍：

利达LD128E(T)-C 是我公司最新研发的两线制火灾显示盘，用来配合我公司生产的全系列火灾报警控制器进行火警监测，采 用大屏幕液晶，显示内容更全面，配和发光二极管，状态显示更直观，采用无极性两总线低功耗设计，现场布线更方便。满 足 GB 17429-2011《火灾显示盘》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认证实施细 则》。

功能：

★ 二总线，无极性，无需外接 DC24V 电源。

★ 采用电子编码，占一个地址点(0～255)。

★ 160×160 液晶屏显示，具有中英文切换显示功能，每条记录可显示 16 个汉字中文描述信息，和 8 个汉字设备类型。

★ 显示范围及内容由显示盘自身设定，每台火灾显示盘均可设置六个显示范围，在每个显示范围内探测器的地址可以 是单独的一个地址或是连续的地址。

★ 每台火灾显示盘最多可以显示 512 个火警及 512 个故障信息，可以跨回路显示。若火警信息、故障信息大于 512 个， 后面的信息将不再接收。

★ 可以设为通显模式，显示所有火警及故障。

★ 具备 USB 接口，可以通过优盘进行数据导入。

★ 全网络所有火灾显示盘使用同一数据，可显示全网络火警信息。

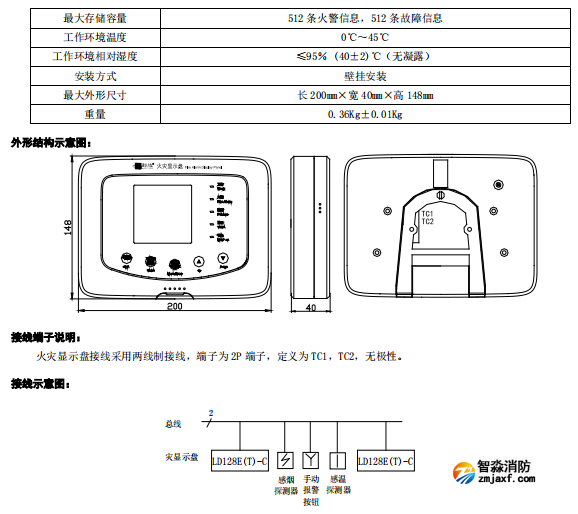

主要技术指标：

布线要求：

★ 二总线：宜选用截面积≥1.5mm2 的耐火双色双绞铜芯线或选用截面积≥1.5mm2 的耐火铜芯电缆，耐压≥250V，线路 末端总线电压低于 14V 时需增大导线截面积，或加装总线中继器(不宜采用平行线）。

★ 穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应可靠接地，并应在 金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采 用穿金属管或密闭的金属线槽。
