利达LD1002EN 火灾声光警报器接线安装

介绍：  火灾声光警报器利达LD1002EN是安装在现场的声光警报设备，产品工作稳定可靠，具有较强的抗干扰能力，主要用于人群集 中的场所，当现场发生火灾并确认后，安装在现场的火灾声光警报器可由消防控制中心的火灾报警控制器启动，发出强烈的 声光报警信号，提醒现场人员注意和疏散。LD1002EN 火灾声光警报器，可以与本公司生产的全系列火灾报警控制器配合使用， 适用于各种工业及民用建筑。满足 GB 26851-2011《火灾声和/或光警报器》、CNCA-C18-01:2014《强制性产品认证实施规则》、 CCCF-HZBJ-01《强制性产品认证实施细则》。

功能：

★ 二总线，无极性。无需外接 DC 24V 电源。

★ 采用电子编码，占一个地址点（0～255）。

★ 启动后自动返给控制器反馈信息。

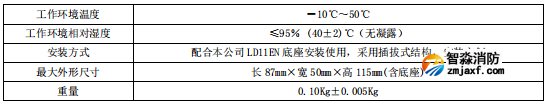

主要技术指标：

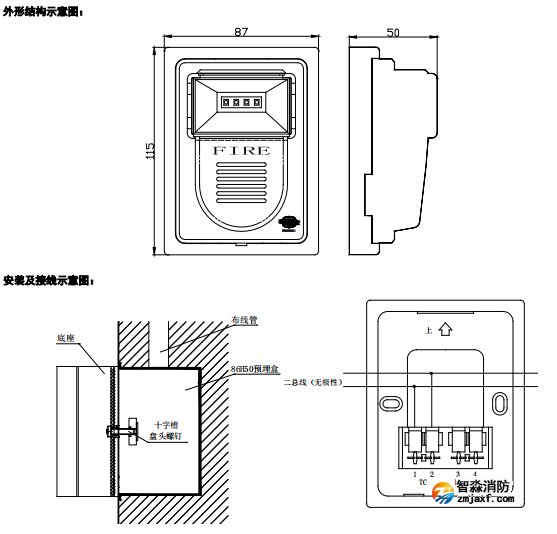

安装步骤：

★ 用螺钉将声光底座 LD11EN 安装在 86H50 预埋盒固定孔上。

★ 将各导线由底部进出线孔穿入并与相应端子正确连接。

★ 系统接线校验后，将声光底壳上的文字与底座上的文字方向一致，扣在底座上，并按压使两部分扣紧合缝。

布线要求：

★ 二总线：宜选用截面积≥1.0mm2 的耐火双色双绞铜芯线或选用截面积≥1.0mm2 的耐火铜芯电缆，耐压≥250V，线路 末端总线电压低于 14V 时需增大导线截面积，或加装总线中继器(不宜采用平行线）。

★ 穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应可靠接地，并应在金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采 用穿金属管或密闭的金属线槽。
