利达LD6806ET 中继模块接线安装技术

利达LD6806ET中继模块采用特殊防潮技术和插拔式结构设计。主要作用是扩增二总线负载能力，提高消防报警系统的可靠性。 当信号线过长（线路总电阻大于 50Ω）或线路电压过低时（探测线路电压低于 14V 或启动后电压低于 14V）建议在信号总线 上加装 LD6806ET 中继模块，然后在 LD6806ET 的输出端可再加负载，此外 LD6806ET 中继模块也具备短路保护隔离器的作用。 满足 GB 16806-2006《消防联动控制系统》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强制性产品认 证实施细则》,符合认证要求。

功能：

★ 二总线，无极性。

★ DC 24V 供电，有极性。

★ 不占地址点。

★ 实现隔离的信号中继功能，输出能力达 1A。

★ 输出带短路和过载保护，可自动恢复。

★ 可配接我公司在售的全系列火灾报警控制器。

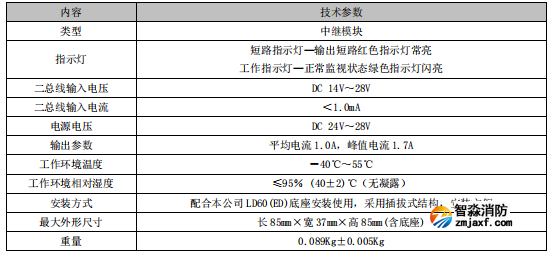

主要技术指标：

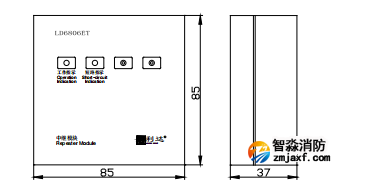

外形结构示意图：

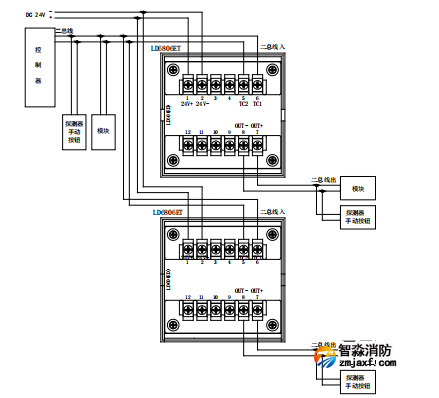

接线示意图：

安装步骤：与 LD6801ED-1 相同。

布线要求：

★ 二总线：宜选用截面积≥1.5mm2 的耐火双色双绞铜芯线或选用截面积≥1.5mm2 的耐火铜芯电缆，耐压≥250V，线路 末端总线电压低于 14V 时需增大导线截面积，或加装总线中继器(不宜采用平行线)。

★ DC24V 电源总线：宜选用截面积≥1.5mm2 的耐火 BV 铜芯电线线缆，电源线总压降≤3V，否则应考虑增大导线截面积。

★ 穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，金属管和金属线槽应可靠接地，并应在 金属管或金属线槽上采取防火保护措施。严禁与其他系统传输线路穿入同一管中。在雷击危险性比较大的场合应采 用穿金属管或密闭的金属线槽。
