利达LD128E(Q)火灾自动报警设备调试指南

产品概述：

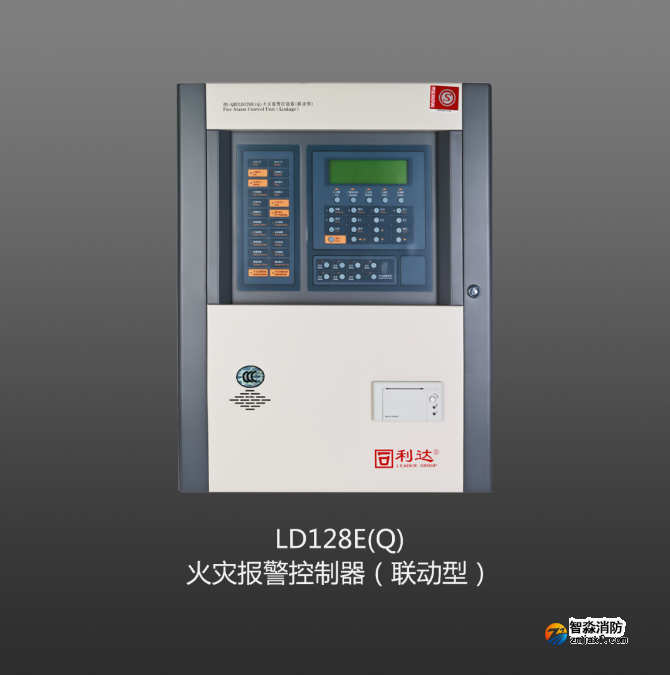

JB-QB/LD128E(Q)火灾报警控制器（联动型）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足GB 4717-2005《火灾报警控制器》和GB 16806－2006《消防联动控制系统》。LD128E(Q)集报警及联动控制于一体，该产品配合利达消防E/EN系列探测器、模块、手报及其它相关设备，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。

LD128E(Q)联动控制器可配接4个回路，每回路可混接256个利达消防生产的探测器、联动模块或区显。即LD128E(Q)联动控制器总容量为1024点。自带8路继电器有源输出,1组公共火警无源节点输出,1组公共故障无源节点输出。LD128E(Q)联动控制器具有一个CAN总线接口，可与利达消防生产的其它控制器进行联网，还可与CRT、楼宇自动化设备及远程消防管理系统相连。

产品执行标准：电磁兼容、安全标准：符合GB 4717-2005《火灾报警控制器》和GB 16806－2006《消防联动控制系统》的要求。

调试要求：

1．现场火灾探测器，模块等设备施工安装完成

2．编码型设备确保设备已编址完成；

3．火灾报警控制器已供AC 220V电源；

4．信号信号二总线，无断路、断路、开路等情况，回路导线总电阻＜50Ω；

5．直流24V联动电源，线无断路、断路、开路等情况，确保现场设备端有直流24V电压，正负极接线正确；

6．火灾报警控制器。

火灾自动报警控制器调试：

1．设备接入系统通电后，控制器的以下功能检查均正常：

　　A．显示、按键、触摸操作、自检功能；

　　B．消音、复位、故障报警功能；

　　C．火警优先、报警记忆功能；

　　D．主备电切换、打印机、欠压功能；

2．消防联动控制功能（非消防电源强切、声光报警器、消防广播等）动作信号正常。

现场设备调试：

1.探测器、模块、手动报警按钮、消火栓按钮、声光警报器等前端设备编址；

2.前端设备与设备底座扣紧；

3.检查前端设备的信号二总线电压是否为DC 14V～24V；

4.检查前端设备的联动电源电压是否为DC 24V~26V；

5.探测器加烟（加温）试验，均报警正常；

6.手动报警按钮试验，均报警正常；

7.火警电话通话正常、消防广播正常。
