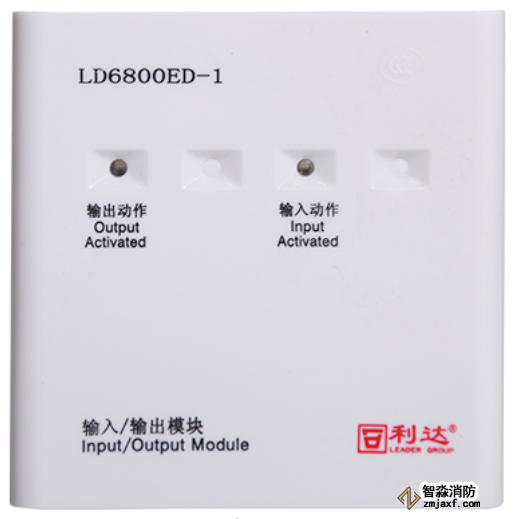

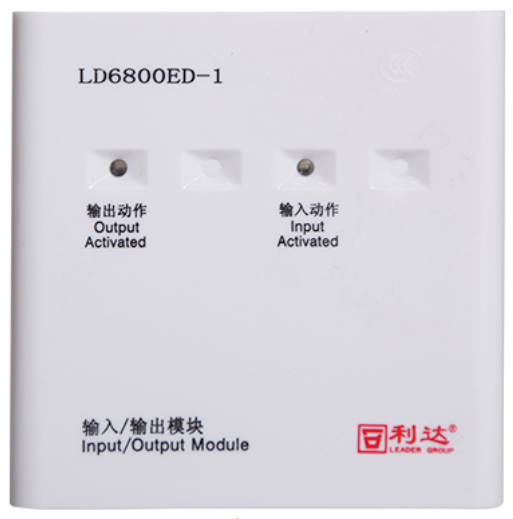

利达LD6800ED-1输入输出模块 控制模块

产品简介:一、 利达 LD6800ED-1输入输出模块概述 利达LD6800ED-1采用单片机和智能软件,特殊防潮技术、表面贴装(SMT)生产工艺和插拔式结构设计,工作稳定可靠,具有较强的抗干扰能力。主要用于送

商品详情常见问题(8)在线下单


LD6800ED-1输入输出模块 控制模块LD6800ED-1输入输出模块 控制模块LD6800ED-1输入输出模块 控制模块

一、利达LD6800ED-1输入输出模块概述

利达LD6800ED-1采用单片机和智能软件,特殊防潮技术、表面贴装(SMT)生产工艺和插拔式结构设计,工作稳定可靠,具有较强的抗干扰能力。主要用于送风机、排风机、电梯、切断电源、空调等设备的控制,可以与利达公司生产的E/EN/EL系列火灾报警控制器配合使用。本产品无污染、功耗低,适用于各种工业及民用建筑。

二、利达LD6800ED-1输入输出模块技术特性

★二总线,无极性

★ 电源总线,有极性

★ 可输出1路DC 24V/2A电压信号;

★ 可输入一个联动设备动作后的反馈输入信号;

★ 可输出1 对无源常开常闭接点,容量DC 30V/2A;

★ 占一节点地址,采用电子编码方式编址(0-255);

★ 单色指示灯显示模块动作信息;

★ 电源总线断电、输入新路断线、输出线路短路或断路时,模块返回故障信息。

三、LD6800ED-1输入输出模块主要技术指标

电源总线电压:DC 24V

二总线电压:DC 18V

输出信号:有源(电压)DC 24V/2A

输入信号:无源开关量信号输入

工作环境温度:-40℃~+55℃

工作环境相对湿度:≤95%((40±2)℃,无凝露)

输出动作指示灯:输出动作时红色常亮

输入动作指示灯:输入动作时红色常亮

四、LD6800ED-1输入输出模块工作原理

LD6800ED-1输入/输出模块与E/EN/EL系列火灾报警控制器配合使用。LD6800ED-1输入/输出模块通过二总线与E/EN/EL系列控制器连接,控制器通过二总线查询模块节点状态、设置模块节点参数、控制模块启动输出;模块实时检测输入信号、输入/输出线路状态,当出现反馈输入或者输入/输出线路故障时,模块通过二总线上传反馈或者故障信号。

五、LD6800ED-1输入输出模块安装布线

LD6800ED-1输入输出模块接线图
