消防水管道安装

作者: 消防改造 时间:2019-07-16 来源:未知
摘要: 消防水管道是指用于消防方面,连接消防设备、器材,输送消防灭火用水,气体或者其他介质的管道材料。由于特殊需求,消防管道的厚度与材质都有特殊要求,并喷红色油漆,输送消...



消防水管道是指用于消防方面,连接消防设备、器材,输送消防灭火用水,气体或者其他介质的管道材料。由于特殊需求,消防管道的厚度与材质都有特殊要求,并喷红色油漆,输送消防用水。

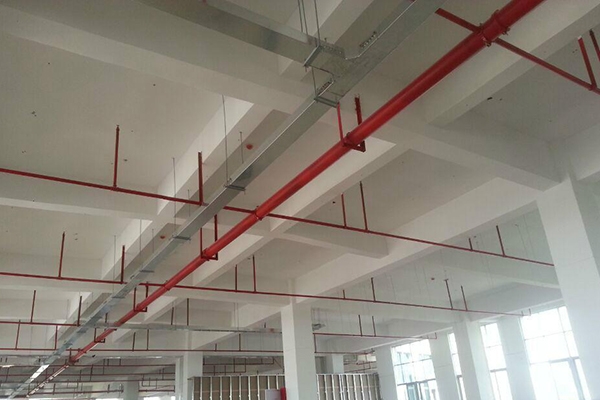

消防水管道

消防水管道概念
由于消防管道常处于静止状态,也因此对管道要求较为严格,管道需要耐压力,耐腐蚀,耐高温性能好。
消防水管道分类
球墨给水铸铁管、铜管、不锈钢管、合金管及复合型管材、塑料管材。
球墨给水铸铁管
使用18号以上的铸造铁水经添加球化剂后,经过离心球墨铸铁机高速离心铸造成的管材,称之为“球墨铸铁管”(Ductile Cast Iron Pipes),简称为球管、球铁管和球墨铸管等。
铜管
铜管又称紫铜管。有色金属管的一种,是压制的和拉制的无缝管。铜管具备坚固、耐腐蚀的特性,而成为现代承包商在所有住宅商品房的自来水管道、供热、制冷管道安装的首选。
合金管合金管(Alloy pipe)是无缝钢管的一种,其性能要比一般的无缝钢管高很多,因为这种钢管里面含Cr比较多,其耐高温、耐低温、耐腐蚀的性能是其他无缝钢管比不上的,所以合金管在石油、航天、化工、电力、锅炉、军工等行业的用途比较广泛。
复合型管材
复合型管材(Composite pipe)是由两种或多种材料组合而成的管材,是以金属管材为基础 , 内、外焊接聚乙烯、交联聚乙烯等非金属材料成型,具有金属管材和非金属管材的优点。
塑料管材
塑料管材作为化学建材的重要组成部分,以其优越的性能,卫生、环保、低耗等为广大用户所广泛接受,主要有UPVC排水管,UPVC给水管,铝塑复合管,聚乙烯(PE)给水管材这几种。
消防水管道安装工艺流程

  安装准备 → 干管安装 → 报警阀安装 → 立管安装 → 喷洒分层干支管、消火栓及支管安装 → 水流指示器、消防水泵、高位水箱、水泵结合器安装 → 管道试压 → 管道冲洗 → 喷洒头支管安装(系统综合试压及冲洗) → 节流装置安装 → 报警阀配件、消火栓配件、喷洒头安装 → 系统通水试
连接技术要点
1、一般要求
(1)消火栓给水系统管道当采用内外壁热浸镀锌钢管时,不应采用焊接。系统管道采用内壁不防腐管道时,可焊接连接,但管道焊接应符合相关要求。自动喷水灭火系统(指报警阀后)管道不能采用焊接,应采用螺纹、沟槽式管接头或法兰连接。
(2)消火栓给水系统管径﹥100mm的镀锌钢管,应采用法兰连接或沟槽连接。自动喷水灭火系统管径﹥100mm未明确不能使用螺纹连接,仅要求在管径≥100mm的管段上应在一定距离上配设法兰连接或沟槽连接点。
(3)消火栓给水系统与自动喷水灭火系统管道,当采用法兰连接时推荐采用螺纹法兰,当采用焊接法兰时应进行二次镀锌。
(4)任何管段需要改变管径时,应使用符合标准的异径管接头和管件。
(5)有关消防管道连接方式及相关技术要求可参照《全国民用建筑工程设计技术措施-给水排水》中的有关规定。
2、 沟槽式(卡箍)连接
(1)沟槽式连接件(管接头)和钢管沟槽深度应符合《沟槽式管接头》(CJJ/T156-2001)的规定。公称直径DN≤250mm的沟槽式管接头的最大工作压力为2.5MPa,公称直径DN≥300mm的沟槽式管接头的最大工作压力为1.6MPa。
(2)有振动的场所和埋地管道应采用柔性接头,其它场所宜采用钢性接头,当采用钢性接头时,每隔4~5个钢性接头应设置一个柔性接头。
3、 螺纹连接
(1)系统中管径<DN100的内外壁热镀锌钢管或内外壁热镀锌无缝钢管均可采用螺纹连接。当系统采用内外壁热镀锌钢管时,其管件可采用锻铸铁螺纹管件(GB3287~3289);当系统采用内外壁热镀锌无缝钢管时,其管件可采用锻钢螺纹管件(GB/T14626)。
(2)钢管壁厚小于δ<Sch30(DN≥200mm)或壁厚小于δ<Sch40(DN<200mm),均不得使用螺纹连接件连接。
(3)当管道采用55°锥管螺纹(Rc或R)时,螺纹接口可采用聚四氟带密封;当管道采用60°锥管螺纹(NPT)时,宜采用密封胶作为螺纹接口的密封;密封带应在阳螺纹上施加。
(4)管径>DN50的管道不得使用螺纹活接头,在管道变径处应采用单体异径接头。
4、焊接或法兰接头
(1)法兰类型根据连接形式可分为:平焊法兰、双金属焊接、对焊法兰和螺纹法兰等。双金属焊接钢管是一种新型的管材、法兰选择必须符合钢制管法兰(GB9112~9131)、钢制对焊无缝管件(GB/T12459)、管法兰用聚四氟乙烯包覆垫片(GB/T13404)标准。
(2)热浸镀锌钢管若采用法兰连接,应选用螺纹法兰。系统管道采用内壁不防腐管道时,可焊接连接。管道焊接应符合《现场设备、工业管道焊接工程施工及验收规范》
消防水管道市场前景
当前随着发展的要求,各种新型的消防管材和连接技术不断出现,并且在各种实际工程得到有效应用,这些都需要我们加以总结,使得各种消防类管材在各种消防系统应用中更加准确和经济。
消防水管道规范
GB 5135的本部分规定了自动喷水灭火系统用涂覆钢管的要求、试验方法、检验规则、包装、运输和贮存等。 本部分适用于应用在自动喷水灭火系统中公称通径不大于300mm的内涂层材料为环氧树脂的涂覆钢管。
消防水管道标准
《国家标准自动喷水灭火系统 第20部分: 涂覆钢管》
《建筑给水涂塑复合管管道工程技术规程》
《建筑给水排水及采暖工程施工质量验收规范》
