火灾自动报警系统的组成、工作原理和适用范围

火灾自动报警系统是探测火灾早期特征、发出火灾报警信号，为人员疏散、防止火灾蔓延和启动自动灭火设备提供控制与指示的消防系统，是火灾探测报警系统及消防联动控制系统的简称。

火灾自动报警系统与消防给水系统，自动喷水系统及防排烟系统等其他消防设施一起构成完整的建筑消防系统。今天小编为大家整理分享火灾自动报警系统的组成、工作原理及适用范围，供大家参考学习。

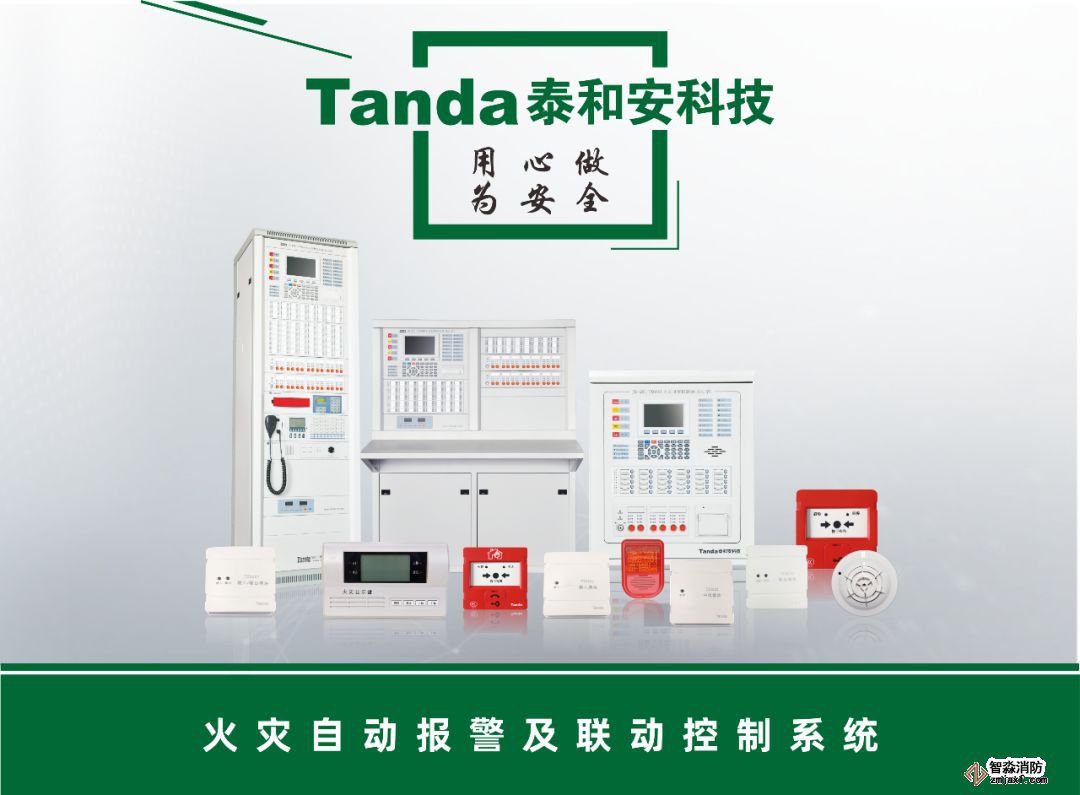

▲泰和安火灾自动报警及联动控制系统系列产品

触发器件是指在火灾自动报警系统中，自动或手动产生火灾报警信号的器件，并把此火警信号通过信号总线传输到控制器。主要包括火灾探测器和手动火灾报警按钮。

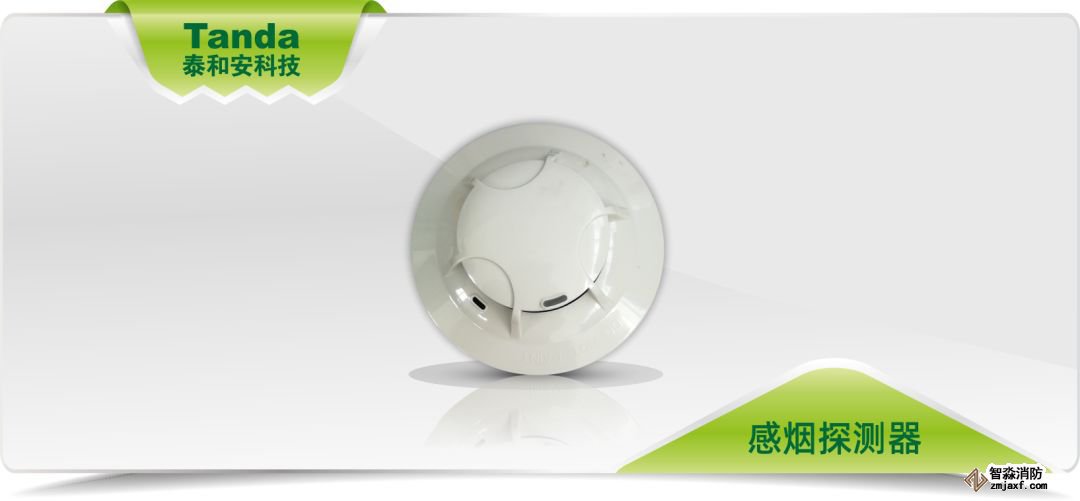

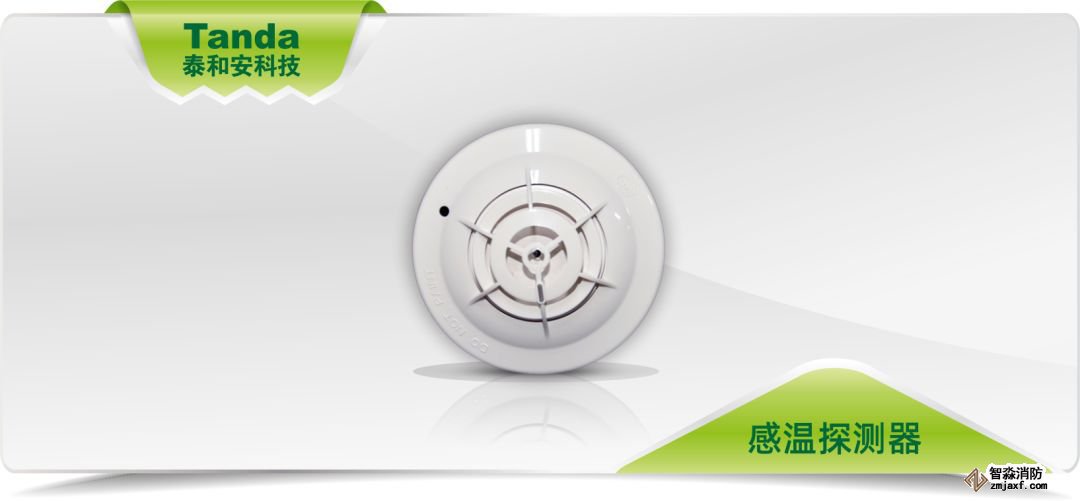

自动产生报警信号的器件：各类火灾探测器，如：感烟探测器、感温探测器、火焰探测器等。

手动产生报警信号的器件：手动报警按钮。

1、火灾探测器

火灾探测器是火灾自动报警系统的重要组成部分，是探测初期火灾的重要装置。

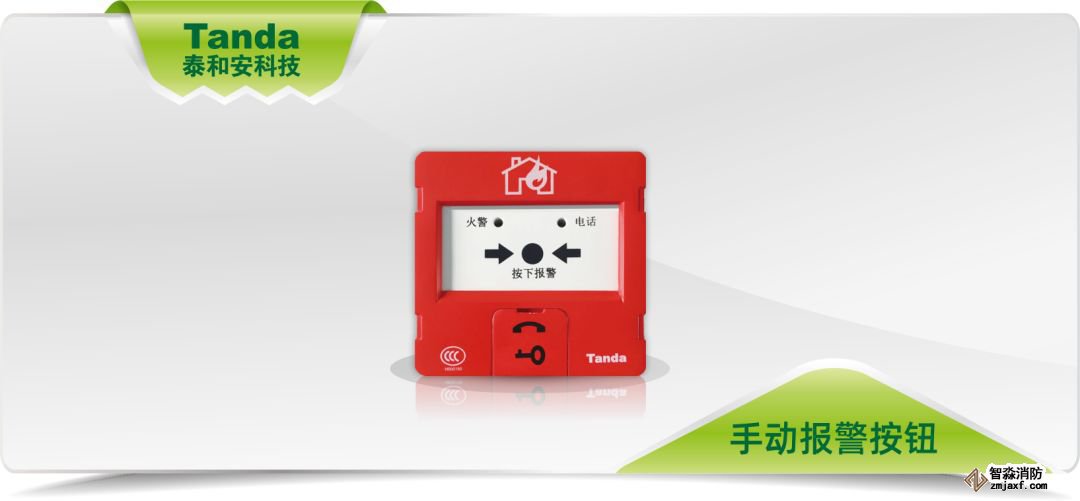

2、手动报警按钮

手动报警按钮是火灾报警系统中的一个设备类型，当人员发现火灾时在火灾探测器没有探测到火灾的时候人员手动按下手动报警按钮，报告火灾信号。正常情况下当手动报警按钮报警时，火灾发生的准确率比火灾探测器要大的多，几乎没有误报的可能。因为手动报警按钮的报警触发条件是必须人工按下按钮启动。按下手动报警按钮的的时候过1-2秒钟手动报警按钮上的火警确认灯会点亮，这个指示灯表示已向火灾报警控制器发出火警信号，并且确认了现场位置。

火灾报警装置是指在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备。

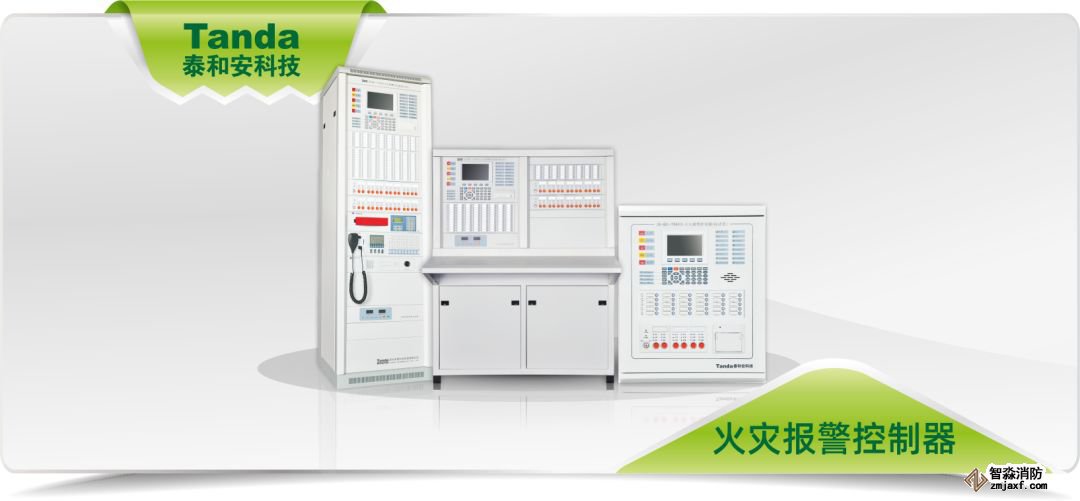

火灾报警控制器：

在火灾自动报警系统中，火灾报警控制器用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其他辅助功能。它担负着为火灾探测器等外设提供稳定的工作电源，监视外设及系统自身的工作状态，接受、转换、处理火灾探测器输出的报警信号，进行声光报警，指示报警的具体部位及时间，同时执行相应的辅助控制等诸多任务，是火灾报警系统中的核心组成部分。

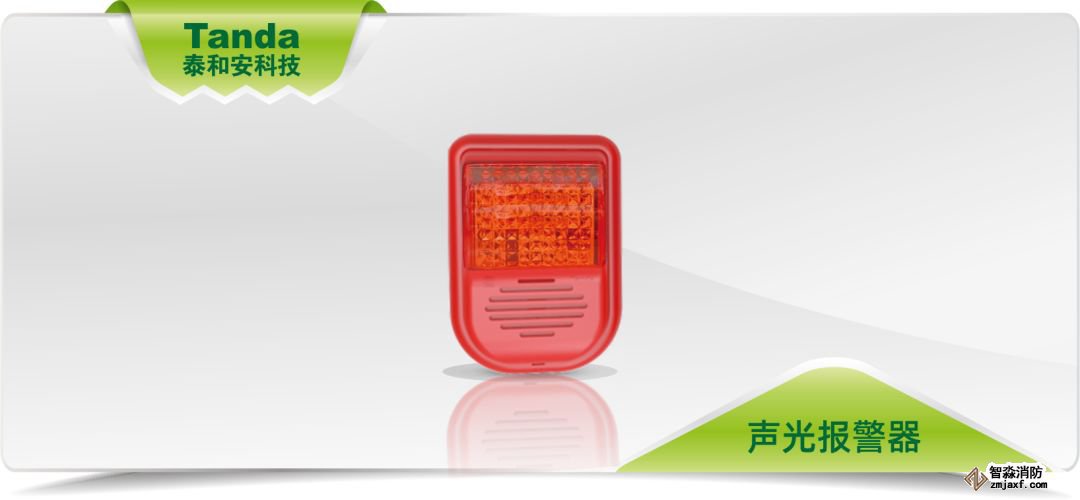

火灾警报装置是在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置。声光报警器就是一种最基本的火灾警报装置，它以声、光等方式向报警区域发出火灾警报信号，以警示人们迅速采取安全疏散、灭火救灾措施。

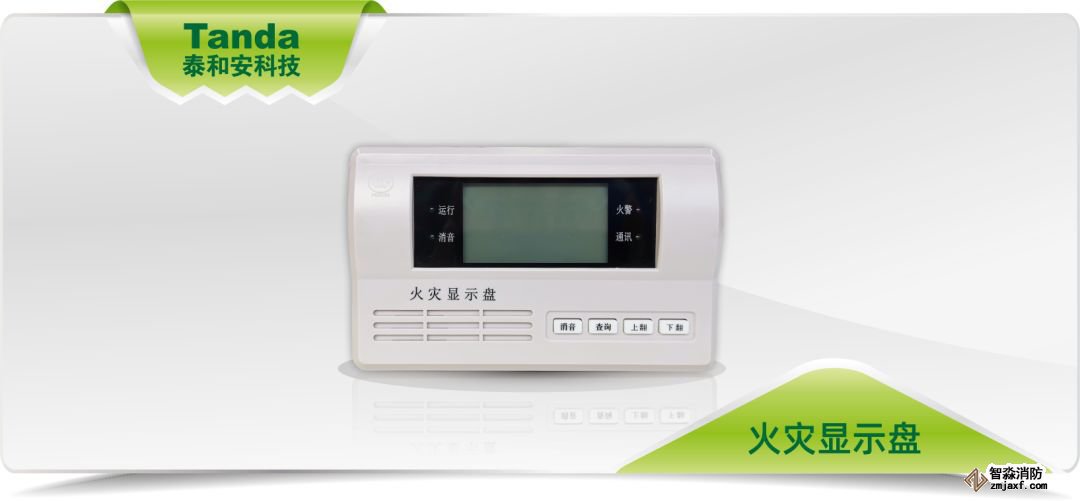

火灾显示盘：

火灾显示盘用于接收火灾报警控制器发出的信号，显示发出火警部位或区域。

火灾自动报警系统属于消防用电设备其主电源应当采用消防电源，备用电源可采用蓄电池。系统电源除为火灾报警控制器供电外还为与系统相关的消防控制设备等供电。

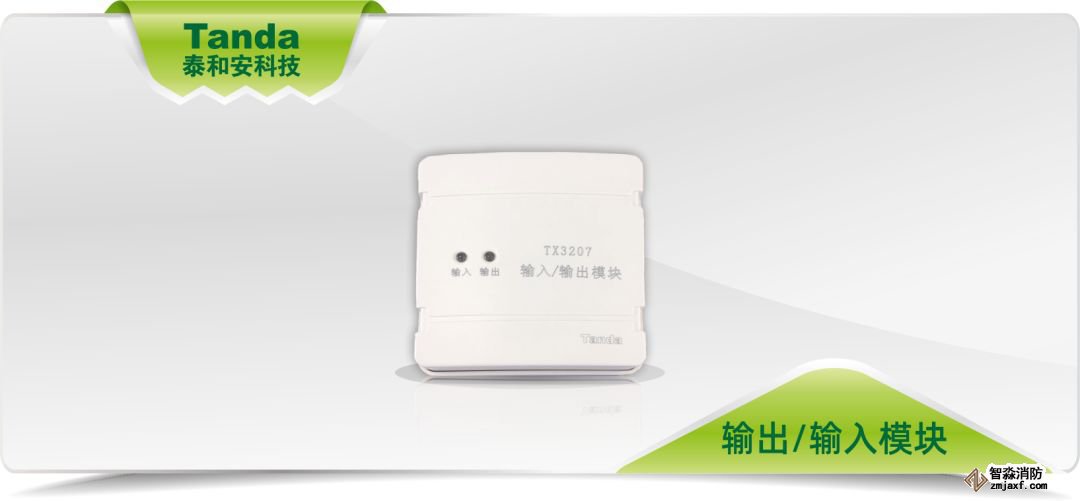

在火灾自动报警系统中，当接受到来自触发器件的火灾信号后，能自动或手动启动相关消防设备并显示其工作状态的设备，称为消防联动控制装置，火灾报警控制器与联动装置之间通过输出类型的模块来进行连接。

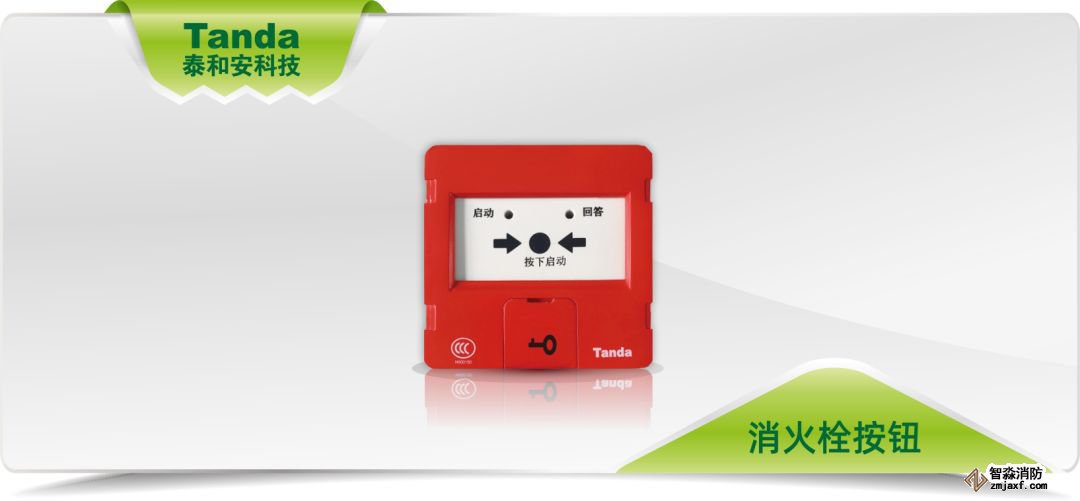

消防联动控制装置由消防联动控制器、消防控制室图形显示装置、消防电气控制装置（防火卷帘控制器、气体灭火控制器等）、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

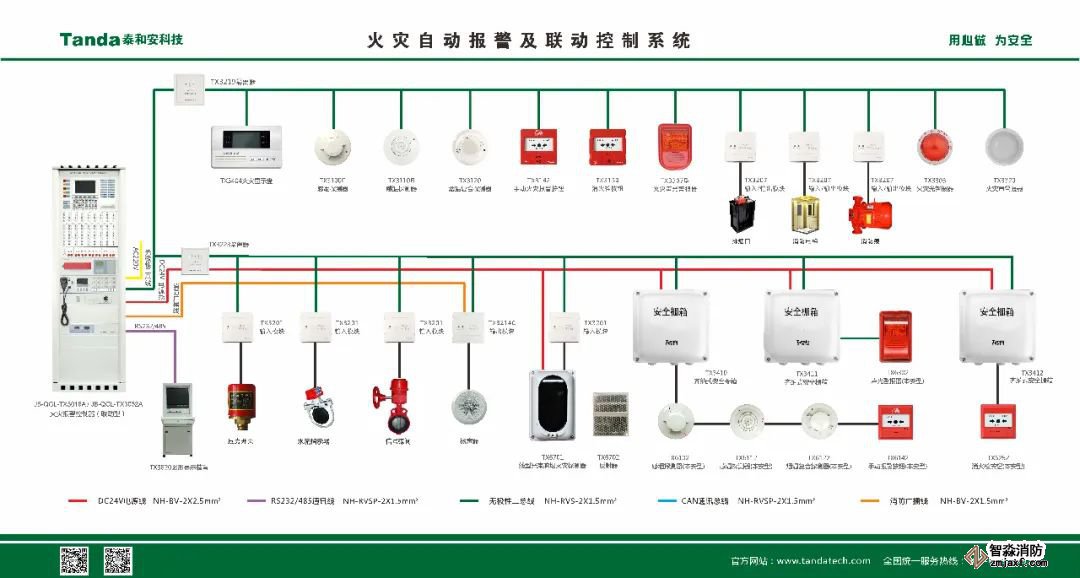

▲泰和安火灾自动报警及联动控制系统图

火灾发生时安装在保护区域现场的火灾探测器，将火灾产生的烟雾、热量和光辐射等火灾特征参数转变为电信号，经数据处理后，将火灾特征参数信息传输至火灾报警控制器；或直接由火灾探测器做出火灾报警判断将报警信息传输到火灾报警控制器。

火灾报警控制器在接收到探测器的火灾特征参数信息或报警信息后，经报警确认判断，显示报警探测器的部位，记录探测器火灾报警的时间。

处于火灾现场的人员在发现火灾后可立即触动安装在现场的手动火灾报警按钮，手动报警按钮便将报警信息传输到火灾报警控制器，火灾报警控制器在接收到手动火灾报警按钮的报警信息后，经报警确认判断显示动作的手动报警按钮的部位，记录手动火灾报警按钮报警的时间。

火灾报警控制器在确认火灾探测器和手动火灾报警按钮的报警信息后，驱动安装在被保护区域现场的火灾警报装置，发出火灾警报向处于被保护区域内的人员警示火灾的发生。

火灾发生时，火灾报警控制器将火灾探测器和手动火灾报警按钮的报警信息传输至消防联动控制器，消防联动控制器按照预设的逻辑关系对接收到的触发信号进行识别判断，在满足逻辑关系条件时，消防联动控制器按照预设的控制时序启动相应自动消防系统（设施），实现预设的消防功能；消防控制室的消防管理人员也可以通过操作消防联动控制器的手动控制盘直接启动相应的消防系统（设施），从而实现相应消防系统（设施）预设的消防功能。消防联动控制接收并显示消防系统（设施）动作的反馈信息。

安装火灾自动报警系统的目的，是为了及时发现火灾，及时采取灭火、疏散等措施，最大限度地降低因火灾带来的人员伤亡和财产损失。

↓↓↓
