8.1 特点

GST-LD-D06H 型智能电源盘由交直流转换电路、备用电源浮充控制电路及电源监控电路三个部

分组成，专门为整个消防联动控制系统供电。

GST-LD-D06H 型智能电源盘以交流 220V作为主电源，同时可外接 DC24V/24Ah 蓄电池作为备电。

备用电源正常时接受主电源充电，当现场交流掉电时，备用电源自动导入为外部设备供电。智能电

源盘可对主电故障及输出故障进行报警，当交流输入掉电时，报主电故障；当输出电压跌落时，报

输出故障；同时还设有电池过充及过放保护功能。电源监控部分用来指示当前输出的电压值及输出

电流值，并具有备电容量指示，以及各类故障及状态显示。

8.2 主要技术指标

（1）额定输出容量：DC24V、24A，分三路，每路 8A

（2）使用环境：

温度： 0℃～+40℃

相对湿度≤95％，无冷凝

（3）电源：主电为交流 220V， DC24V 24Ah 密封铅酸电池作备电

（4）外形尺寸：

482.6mm×44mm×152.6mm

8.3 结构特征、安装与布线

GST-LD-D06H 型电源盘外形示意图如图 4-15：

本电源盘采用柜式插盘结构安装，按需配置，当系统内总的用电量较大时，可选装多块电源盘。

电源盘的主电开关、备电开关在电源盘的后面，同位于电源盘后面的还有主电接线端子、保险

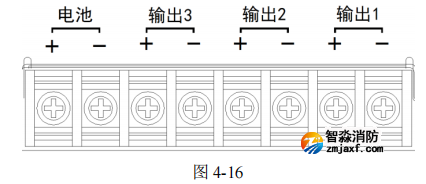

及输出接线端子。输出端子如下图 4-16

其中：

电池+、-：备电输入端子

输出 1+、-：DC24V Max8A

输出 2+、-：DC24V Max8A

输出 3+、-：DC24V Max8A

布线要求：DC24V 电源输出线采用阻燃 BV 线，截面积 2.5mm²-4.0mm²。
