海湾J-SAF-GST9211A（Ex）型手动火灾报警按钮接线安装

特点

   海湾J-SAF-GST9211A(Ex)手动火灾报警按钮安装在公共场所，当人工确认发生火灾后，按下此报警 按钮，即可向控制器发出报警信号，控制器接收到报警信号，将显示出与报警按钮相连的 GST-LD-8332 模块箱的编号，并发出报警声响。本报警按钮防爆类型为本质安全型，符合 GB3836.1-2010《爆炸性环境第 1 部分：设备通用要求》和 GB3836.2-2010《爆炸性环境第 4 部分： 由本质安全型“i”保护的设备》的有关规定，并取得了 防爆产品检验机关颁发的产品防爆合格证 书，同时满足国标 GB 19880-2005《手动火灾报警按钮》的有关规定，主要应用于石油及化工等易 燃、易爆场所。本报警按钮具有以下特点： （1）采用拔插式结构设计，安装简单方便；先安装底座，线路调试完成后再装主体进行开通调试； 报警按钮上的按片在按下后可用专用工具复位。

（2）按下报警按钮按片，可由报警按钮提供独立输出触点，可通过外接安全栅控制其它设备。

主要技术指标

(1) 工作电压：电源总线电压 DC24V 允许范围：DC16V～DC28V

(2) 监视电流：0mA

(3) 报警电流≤30mA

(4) 安全栅输出参数：U0=28V，I0=93mA

(5) 防爆标志：：ExibⅡCT6 Gb

(6) 火警指示灯：红色，正常时熄灭，报警后点亮

(7) 使用环境：温度：-10℃～+55℃  相对湿度≤95%，不结露

(8) 外壳防护等级：IP40

(9) 外形尺寸：95.4mm×98.4mm×45.5mm（带底壳）

结构特征、安装与布线

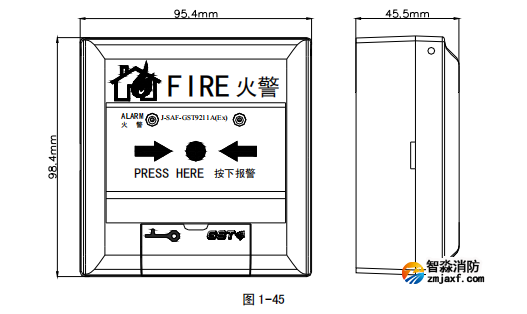

手动火灾报警按钮外形示意图如图 1-45 所示:

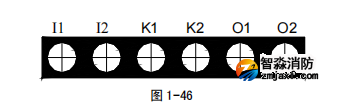

手动火灾报警按钮安装方式同 J-SAF-GST9311A(Ex)手动火灾报警按钮。对外接线端子示意图如 图 1-46：

其中：I1、I2：接安全栅本安侧  K1、K2：额定 DC30V/100mA 无源常开输出端子  O2、O1：接下一个设备 具体接线见 章 5.4 节 GST-LD-8332 模块箱接线说明。

布线要求：电缆均选用截面积≥1.0mm2 的本安电缆，且电缆间分布电容不得大于 0.083μF，分 布电感不得大于 4.0mH。
