海湾JTY-GF-GST104（Ex）/T 点型光电感烟火灾探测器安装参数

特点

   海湾JTY-GF-GST104（Ex）/T点型光电感烟火灾探测器利用红外散射技术，采用进口光电器件，提 高了传感器的可靠性、稳定性和一致性，并采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性 能良好。产品结构新颖、外型美观、性能稳定可靠、抗潮湿性强，并具有良好的抗化学腐蚀性。本 探测器防爆类型为本质安全型，防爆标志为ExibIICT6 Gb，适用于石油、化工等行业具有防爆要求的1区及2区使用，同时本探测器还抗磷化铝、盐雾、二氧化硫腐蚀，适用于仓库、厂房及其它有磷 化铝、盐雾、二氧化硫腐蚀环境的场所。本探测器为非编码型，与GST-LD-8332模块箱配合使用，可接入本公司生产的各类火灾报警控制器，完成对探测器信号的处理。

  该产品符合GB3836.1-2010《爆炸性环境 第1部分：通用要求》和GB3836.2-2010《爆炸性环境  第4部分：由本质安全型“i”保护的设备》的有关规定。

主要技术指标

(1) 工作电压：DC16V～DC28V

(2) 静态电流≤150μA (注：静态时探测器可工作在 DC16V～DC28V 电压范围内)

(3) 报警电流≤30mA

(4) 安全栅参数：U0=28V，I0=93mA

(5) 防爆标志：ExibIICT6 Gb

(6) 报警确认灯：红色，正常时闪亮，报警时常亮

(7) 使用环境：温度：-10℃～+55℃ 相对湿度≤95%，不结露  大气压力：86kPa～106kPa

(8) 外壳防护等级：IP23

(9) 探测器尺寸：直径：100mm ，高：56mm(带底座)

保护面积

  当空间高度为 6m～12m，一个探测器的保护面积，对一般保护现场而言为 80m2 。空间高度为 6m 以下时，保护面积为 60m2 。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

结构特征、安装与布线

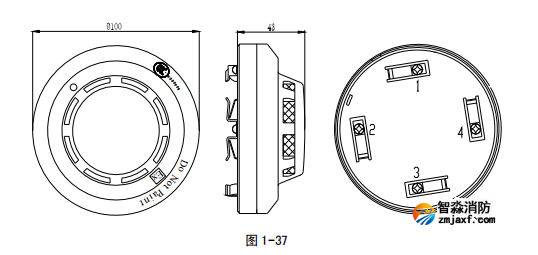

探测器的外形结构示意图如图 1-37 所示：

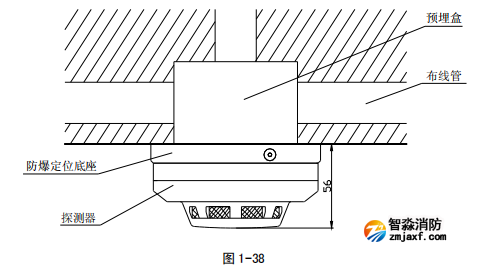

探测器安装方式如图 1-38 所示：

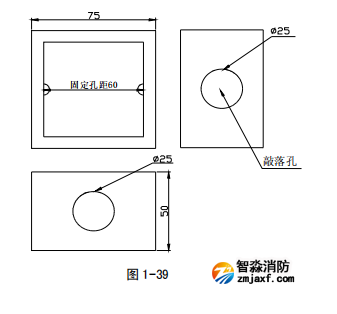

接线盒可采用 86H50 型标准预埋盒，其结构尺寸外形示意图如图 1-39 所示：

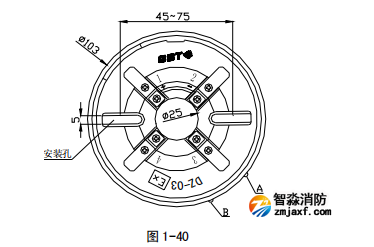

   本探测器采用 DZ-03（Ex）本安型定位底座安装，探测器与底座之间有定位卡口，使探测器具 有 的安装位置，本安型定位底座所用材料具有防静电功能。底座示意图如图 1-40：

本安型定位底座上有四个带数字标识的接线端子，“1”为正极输入，“2”为正极输出，“3”为 电源负极，“4”不接线，用来辅助固定探测器。探测器与本安型定位底座上有定位卡口，使探测器 具有 的安装位置。本安型定位底座 A、B 处有两个凸棱，探测器底部侧面 C 处有一个凸棱。装配 时，将探测器凸棱 C 对准本安型定位底座 A 处，顺时针旋转至 B 处即可安装好探测器。底座上有 4 个导体片，片上带接线端子，底座采用串联方式连接，回路末端应接一只 4.7k终端电阻。

布线要求：电缆均选用截面积≥1.0mm2 的本安电缆，且电缆间分布电容不得大于 0.083F，分 布电感不得大于 4.0mH。

为避免接线混乱，应采用不同颜色的线进行区别；接线与探测器底座端子 连接处应做密封处理（无裸露铜线）。 具体接线见 章 5.4 节 GST-LD-8332 模块箱接线说明。
