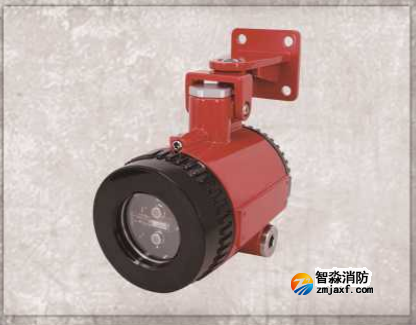

海湾JTG-UM-GST9668点型红外火焰探测器 （双红/单紫/隔爆探测器）

 海湾JTG-UM-GST9668点型红外火焰探测器(双红/单紫)探测视场角可 达到100度，红外部分探测视角可达到100度，中心探测距离可以达到 60m (正庚烷)。结合专有的探测电路及软件算法，红外检测频率为4.3|im、 5.0卩m。紫外检测频谱范围在185〜260nm,振荡频率在1至12赫兹的火焰 辐射能，通过运算处理能力极强的处理器，对传感器采集信号的变化比 率和对应关系的进行数据分析和运算处理，只对火焰特征频谱范围内 的辐射发出报警，具有非常高的防误报警能力。

海湾JTG-UM-GST9668克服了探测灵敏度与误报警的矛盾，既具有极高的火灾探测灵敏度，又具有传统火焰探测器所不具备的非火灾干扰源识 别能力。

波段：4.3卩m、5.0卩m、185-260nm

技术特点

♦支持多种通信方式，灵活易用

一独立模式：火警和故障两路继电器输出

一总线模式：总线实现火警、故障及一键复位

♦探测器用铸铝制成，适合在最恶劣的环境下安装使用

♦对应用场景具有很好的普适性

♦可以尽早探测到较小的火情

♦良好的探测分区能力

♦火焰探测性能和错误报警抑制的最佳组合

♦可靠的故障诊断、可靠的污染监测

♦适用于常见的重工业应用

♦具备极强的抗电磁干扰能力

♦传感器自动光学检查校准

♦最高灵敏度设置可提供快速报警，响应时间M30s

♦探测距离远，保护范围广，对正庚烷的探测距离可达60米

功能优点

♦获得SIL3/ CCCF认证

♦防爆等级Exd IICT6Gb/ExtDA21

♦ IP67壳体，适合室外工作

♦总线模式，最大程度的抑制错误报警

♦具备电磁干扰的具体实验数据

♦高灵活性和广泛兼容

♦整体式接线盒实现了轻松安装

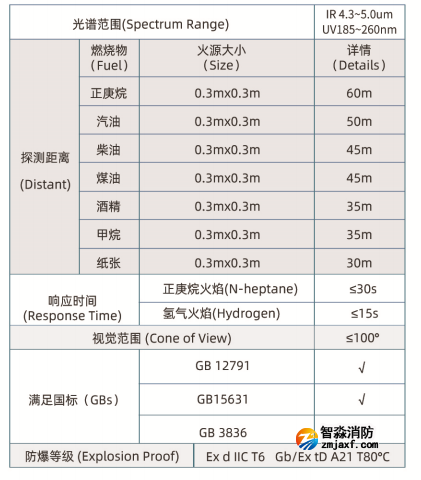

核心性能指标(Key Performance )

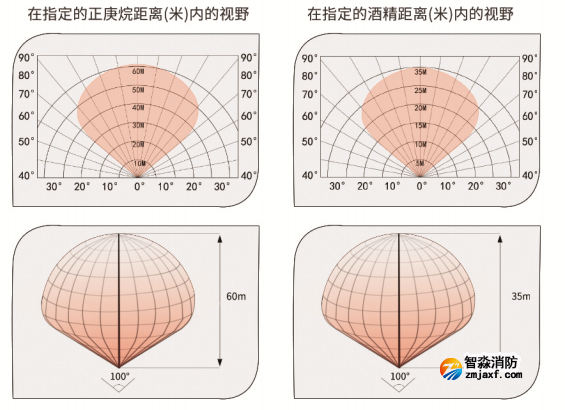

探测范围(Field of View)

技术参数(Technical Specificaon)

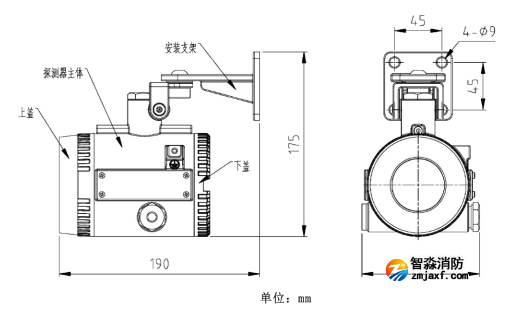

形尺寸(Overall Dimension)

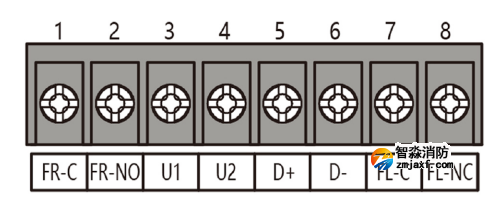

接线端子定义(Terminal Block Definition)

端子1、2: FR-C、FR-NO为火警继电器的无源常幵触点输出负载

能力 3A/30VDC

端子3、4： Ul、U2为24V直流供电电源接入端子，不分极性，功率 小于1.5W

端子5、6：D+、D-2总线（无极性）

端子7、8：FL-C、FL-NC为故障继电器的无源常闭触点输出，负载 能力 3A/30VDC单独缆架与动力电缆隔开。

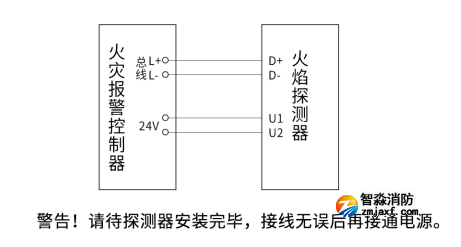

接线方式(Wiring Mode)

布线要求:所有信号线均采用Rvs-2xl.5mm线,信号电缆要走

警告！请待探测器安装完毕，接线无误后再接通电源。

测试(TEST)

1、 探测器安装结束后或每次定期维护保养后必须进行测试。

2、 探测器上电后进入约30s自检状态，此时绿灯处于连续闪烁 状态。自检结束后，绿灯连续闪烁两次后熄灭，间隔3s后再次

3、 闪烁两次后熄灭,以此规律重复进行。

在探测器自检结束后，可以使用打火机在前方30cm处缓慢 晃动测试其探测器是否报警正常。

4、 测试完毕，使其恢复正常监视状态。

使用和保养(Use And Maintenance)

1、 探测器上电后进入约30s自检状态，此时绿灯处于连续闪烁 状态。

2、 本探测器正常监视时灯为绿色（FL-0与FL-C短路，FR-C与 FR-0断路），报警时灯为红色（FL-0与FL-C短路,FR-C与FR-0 短路），故障时灯为黄色（FL-0与FL-C断路,FR-C与FR-0断路）。

3、 可以使用打火机在前方30cm处缓慢晃动测试其探测器是否 报警正常。

4、 严禁带电幵盖接线或清洁内部。

5、 严禁使用非标准DC24V供电。

6、 探测器应定期清洁，可以用清水或酒精擦拭监视窗。

注意事项(Matters Needing Attention)

1、 探测器安装时应使所监视的区域在视场角有效的范围内。

2、 无论安装在什么位置监视窗口建议朝下一定角度，避免雨水、 灰尘的堆积影响探测器的灵敏度。

3、 安装时如前方有障碍物，应与探测器距离不小于3米。

4、 安装位置应尽量远离各种热源。

5、 安装一定要牢固、防震。

6、 外壳接地线一定要安装牢固。

7、 安装高度应不小于2.5米。

8、 经防爆检验合格的产品,不允许随意更换和改动影响防爆性 能的元器件和结构。

      概述：海湾JTG-UM-GST9668点型红外火焰探测器是新一代多光谱（红外/红外/紫外）火灾探测器，采用先进的专利信号运算算法和双核微处理器，能够及时、准确、可靠的探测工业环境中各类物质燃烧火焰火灾。主微处理器负责高速数字采样和信号处理，从微处理器处理各种传感器数据、通讯、自诊断和提供多功能接口以及档案的存储。在宽温度范围内具有快速、免误报的火灾响应特性，比常规红/紫外复合火焰探测器具有更远的探测距离。

      海湾JTG-UM-GST9668点型红外火焰探测器：隔爆型双红单紫复合火焰探测器含两个红外波长传感器和一个高灵敏度进口UV紫外传感器以及光学过滤器。紫外传感器能够在火灾和物点燃的瞬间就对紫外线放射作出反应，同时4.4μm的红外传感器对物质燃烧产生的CO2发射光谱进行探测，另一个对红外传感器对环境光线、热体辐射的环境背景光源干扰信号进行探测，探测器对发生火灾时产生的紫外线和红外线信号以及背景光源信号进行复合运算并结合火焰闪烁频率的多信号综合逻辑判断，大程度抑制错误报警以及需要的火灾探测性能。火焰探测器对碳氢化合物等有机材料的火灾以及无机物火灾具有早期报警性能。

产品特点：1、双核微处理器，性能可靠

2、多光谱检测

          3、防爆、防尘等级高

4、灵敏度可调

         5、远距离探测

         6、120度宽锥形区域侦测

         7、自动光路检测和电路自诊断

8、电磁辐射免疫

         9、专利、工业化外形设计

10、远程遥控测试

基本技术参数：1、光谱响应：185～260nm UV ；1.8～3.2umIR

2、火灾响应时间：<10S

              3、环境温度：-40℃～70℃

4、环境湿度：≤95%RH（40+2℃）

              5、探测距离：25米（0.1m2标准正庚烷火）

6、监测角度：≤120°

电器参数：1、工作电压：18V～32VDC

2、指示灯：正常时闪亮，报警时常亮

          3、工作电流：待机状态≤20mA （24VDC） 报警状态≤35mA （24VDC）

          4、输出方式：继电器输出----正常时：故障继电器触点为常闭，火警继电器触点为常开

                             故障时：故障继电器触点由常闭变为常开。

                             火警时：火警继电器触点由常开变为常闭。

                          触点容量：0.5A /125VAC  1A /30VDC  0.3A/ 60VDC

                      4-20mA输出故障 0+0.5mA           正常 5 mA±10%

                             预警 12mA±10%         火警 18mA±10%

                    RS-485输出----配有RS-485标准接口，可用于连接控制器等设备。

机械特性：1、重量：＜1.7kg（铸铝、含支架） ＜3.2kg（不锈钢）

2、材质：铸铝，可选不锈钢

          3、电缆出口螺纹： 标准3-G3/4”(1”=25.4mm)

          4、外形尺寸：145mm×233mm×147mm(长×宽×高)含支架

认证：1、防爆标志：ExdIICT6

2、粉尘防爆标志：DIP A21 TA,T6

      3、型式检验：满足GB15631-2008及GB12791-2006国家标准

4、防护等级：IP66

应用场所：1、航空航天 --- 氢氧化物、肼和氢燃料

2、飞机库

          3、化学品 --- 生产、储存、运输

4、橡胶业 --- 制造、合成

          5、zha药和军需品 ---  储存和装卸

6、油漆 --- 制造

          7、发电 --- 泵区、机房、无人职守区

8、汽车 --- 制造、喷漆房

          9、印刷 --- 溶剂处理、压平、和干燥工艺

10、仓库 --- yi燃品的储存

         11、石化产品 --- 生产、储存、运输

12、制药

二、海湾JTG-UM-GST9668点型红外火焰探测器 （双红/单紫/隔爆探测器）性能特点：1）内置高速、低功耗、高性能32位高精度数据处理芯片。2）采用进口日光盲紫外传感器和低噪声红外热热释电传感器。3）多级报警阈值适用更多场合。4）大探测视角120°。5）探测距离达50米以上。6）完善的算法佳的结合了火焰探测和误报警能力。7）防爆设计适用于隧道及危险区域工业场所使用。8）低维护成本，易于更新改进。三、海湾JTG-UM-GST9668点型红外火焰探测器 （双红/单紫/隔爆探测器）技术参数：
