海湾GST-LD-8365H输入/输出模块

一、海湾GST-LD-8365H输入/输出模块概述

　　海湾GST-LD-8365H输入/输出模块，主要用于连接需要火灾报警控制器控制的消防联动设备，主要应用两种情形：

　　1）被控设备控制端口提供12V~48V检线电压的场合，如卷帘门、消防电梯等，并可接收设备的动作回答信号；

　　2）8365H作为有源输出的场合，如电磁阀、非编码声光等。

二、海湾GST-LD-8365H输入/输出模块功能特点

　◎两线制低功耗设计；

　◎采用32位ARM微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好抑制能力；

　◎输入、输出均具有检线功能，输入信号隔离检测，抗干扰能力强；

　◎输出触点容量2A；

　◎地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；

　◎新型插拔式卡接结构，安装、拆卸简单方便，适合模块箱等多种安装方式。

三、海湾GST-LD-8365H输入/输出模块技术参数

型号	GST-LD-8365H
名称	输入/输出模块
品牌	海湾
工作电压	总线24V，允许范围16V～28V；
工作电流	无源输出：总线监视电流≤0.73mA 总线启动电流≤0.95mA；有源输出：总线监视电流≤0.92mA 总线启动电流≤27.9mA；注：当模块有源输出控制设备时，一条总线回路上配接此模式模块数量不得超过 4 只。
输出检线	输出线路发生短路、断路，模块将向控制器发送故障信号
无源输出容量	容量为 DC30V/2A，正常时触点阻值为 30kΩ，启动后闭合，适用于 12V～48V 直流或交流
输出控制方式	常开触点输出，有脉冲方式、电平方式，脉冲启动时继电器吸合时间为 10s；有源输出方式为恒功率输出，功率为 0.3w。
编码方式	电子编码，占用一个总线编码点，编码范围可在1～242之间任意设定
指示灯	输入指示灯，红色，正常巡检时闪亮1次，总线电压低故障时连续闪亮两次，输入故障时以2.5Hz、50%占空比闪烁，反馈时常亮；输出指示灯：红色，待机时熄灭，输出故障时以2.5Hz、50%占空比闪烁，启动时常
线制	与火灾报警控制器采用无极性信号二总线连接
外壳防护等级	IP30
外壳材质	ABS，白色
重量	约105.3g(带底壳)
外形尺寸	86mm×86mm×41mm

四、海湾GST-LD-8365H输入/输出模块接线说明

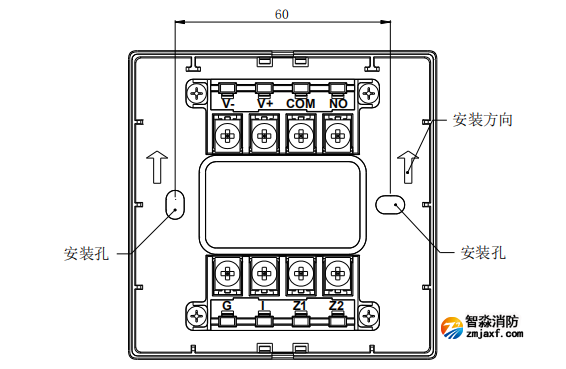

GST-LD-8365H输入/输出模块接线说明

　　Z1、Z2：接控制器两总线，无极性；

　　I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）；

　　COM、NO：无源常开输出端子；

　　V+、V-：有源输出端子；配置有源输出时，V+和COM短接，NO、V-配接被控设备（NO为正极，V-为负极）。

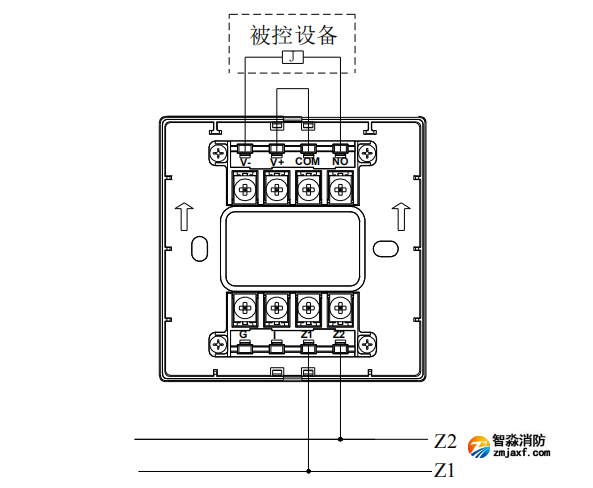

　当模块有源输出控制设备时，一条总线回路上配接此模式模块数量不得超过4只，输入配置方式无变化，模块与被控制设备接线方式如下图所示：

GST-LD-8365H输入/输出模块接线图

有源输出

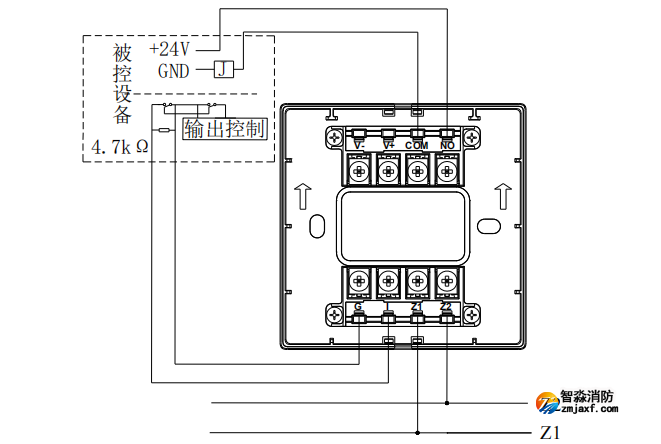

　当输出控制电压由被控设备提供，此时模块无源输出触点控制设备，模块与被控制设备的接线示意图：

GST-LD-8365H输入/输出模块接线

无源输出，输入常开检线
