一、海湾JTY-GM-GSTN9811(Ex)/T点型光电感烟火灾探测器产品概述

　　JTY-GM-GSTN9811(Ex)/T点型光电感烟火灾探测器是采用红外散射原理研制而成的点型光电感烟火灾探测器，适用于石油、化工等行业具有防爆要求的1区及2区使用。与GST-LD-N8401(Ex)总线隔离式安全栅配合使用，可接入本公司生产的各类火灾报警控制器，完成探测器的信号处理。

　　JTY-GM-GSTN9811(Ex)/T探测器防爆类型为本质安全型，产品符合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》的有关规定。同时本探测器还抗磷化铝、盐雾、二氧化硫腐蚀，适用于仓库、厂房及其它有磷化铝、盐雾、二氧化硫腐蚀环境的场所。

二、海湾JTY-GM-GSTN9811(Ex)/T点型光电感烟火灾探测器产品特点

　　JTY-GM-GSTN9811(Ex)/T探测器采用无极性二总线信号，地址码可由编码器实现写入。采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好。工作时采用单片机实时采样数据处理，可根据外界温度、湿度变化进行漂移补偿，保证火灾探测的灵敏度，同时监测自身灰尘累积程度以及故障状态。该探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，并具有良好的抗化学腐蚀性。

三、海湾JTY-GM-GSTN9811(Ex)/T点型光电感烟火灾探测器技术参数

型号	JTY-GM-GSTN9811(Ex)/T
工作电压	信号总线电压：总线24V 允许范围：16V～28V
工作电流	监视电流≤0.3mA 报警电流≤1.0mA
指示灯	红色，巡检时闪烁，报警时常亮
防爆标志	Ex ib IIC T6 Gb
防爆合格证号	CE16.2221
安全栅参数	U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W
设备最大输入参数	Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W
保护面积	当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。空间高度为6米以下时，保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。
线制	信号二总线无极性
编码方式	电子编码（编码范围为1～242）
使用环境	温度：-10℃～+55℃ 相对湿度≤95%，不凝露
外形尺寸	直径：103mm 高；55mm（带底座）
壳体材料和颜色	防爆ABS，瓷白
重量	约185g
安装孔距	45mm～75mm
执行标准	GB 4715-2005、GB 3836.1-2010、GB 3836.4-2010

四、海湾JTY-GM-GSTN9811(Ex)/T探测器结构特征与工作原理

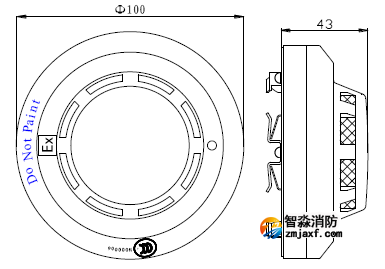

　　1.探测器外形示意图如下图所示。

探测器外形示意图

　　2.工作原理

　　探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用脉冲方式工作，可提高发射管使用寿命。

五、海湾JTY-GM-GSTN9811(Ex)/T探测器安装与接线

警告：安装及布线应严格按照防爆产品相关安装规范执行。

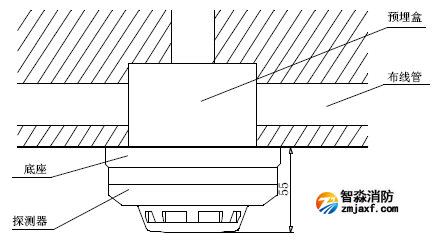

　　1.探测器安装方式如下图所示。

探测器安装示意图

　　2.接线方式

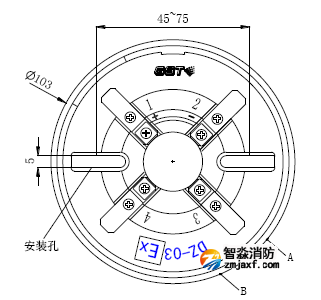

　　探测器的防爆底座示意图如图所示。底座上有4个导体片，布线管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。。

　　探测器与防爆定位底座上有定位凸棱，使探测器具有唯一的安装位置。防爆定位底座A、B处有两个凸棱，探测器防爆定位中扣侧面C处有一个凸棱。装配时，将探测器C对准防爆定位底座A处，顺时针旋转至B处即可安装好探测器。

探测器底座示意图

　　3.布线要求

　　底座接线电缆均选用截面积不小于1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。

　　注：为避免接线混乱，应采用不同颜色的线进行区别。
