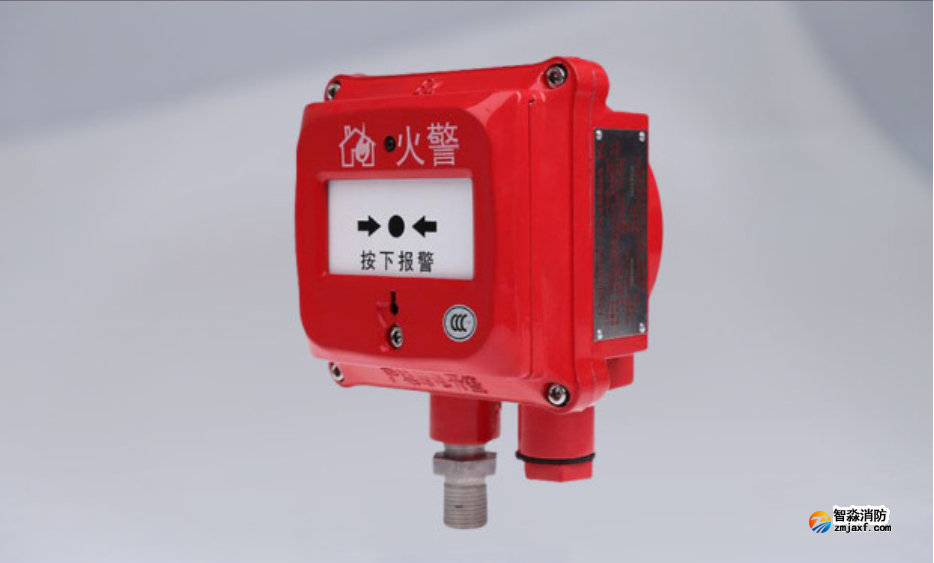

一、J-SAM-GST9116隔爆型手动火灾报警按钮概述:

　　J-SAM-GST9116手动火灾报警按钮（以下简称报警按钮）安装在船舶及工业防爆场所，当人工确认火灾发生后按下报警按钮上的按片，可向火灾报警控制器（以下简称控制器）发出火灾报警信号。

　　报警按钮的防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》、GB12476.1-2000《可燃性粉尘环境用电气设备第1部分：用外壳和限制表面温度保护的电气设备第1节：电气设备的技术要求》标准的要求，同时还满足GB19880-2005《手动火灾报警按钮》中的各项要求。

　　J-SAM-GST9116报警按钮适用于船舶、爆炸性气体危险场所的1区、2区和爆炸性粉尘危险场所的20区、21区和22区，可用于户外，需根据现场环境选用。

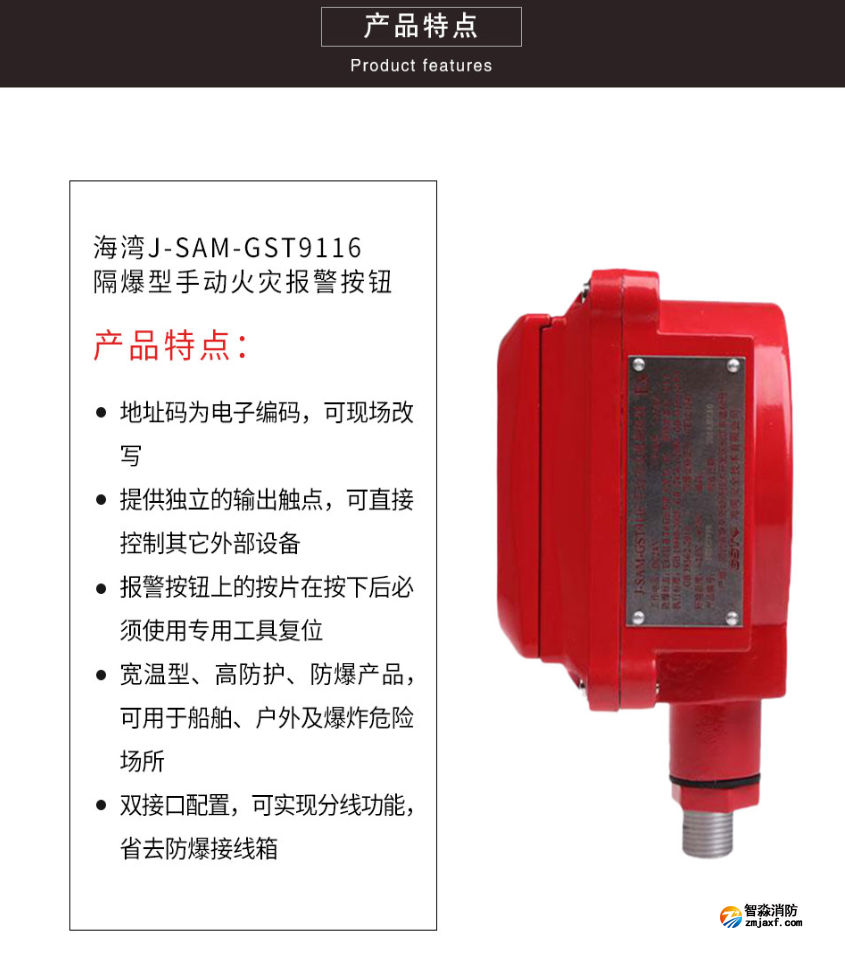

二、J-SAM-GST9116隔爆型手动火灾报警按钮特点:

　　1.用单片机进行报警检测、输出控制，采用数字化总线与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

　　2.地址码为电子编码，可现场改写。

　　3.提供独立的输出触点，可直接控制其它外部设备。

　　4.报警按钮上的按片在按下后必须使用专用工具复位。

　　5.宽温型、高防护、防爆产品，可用于船舶、户外及爆炸危险场所。

　　6.双接口配置，可实现分线功能，省去防爆接线箱。

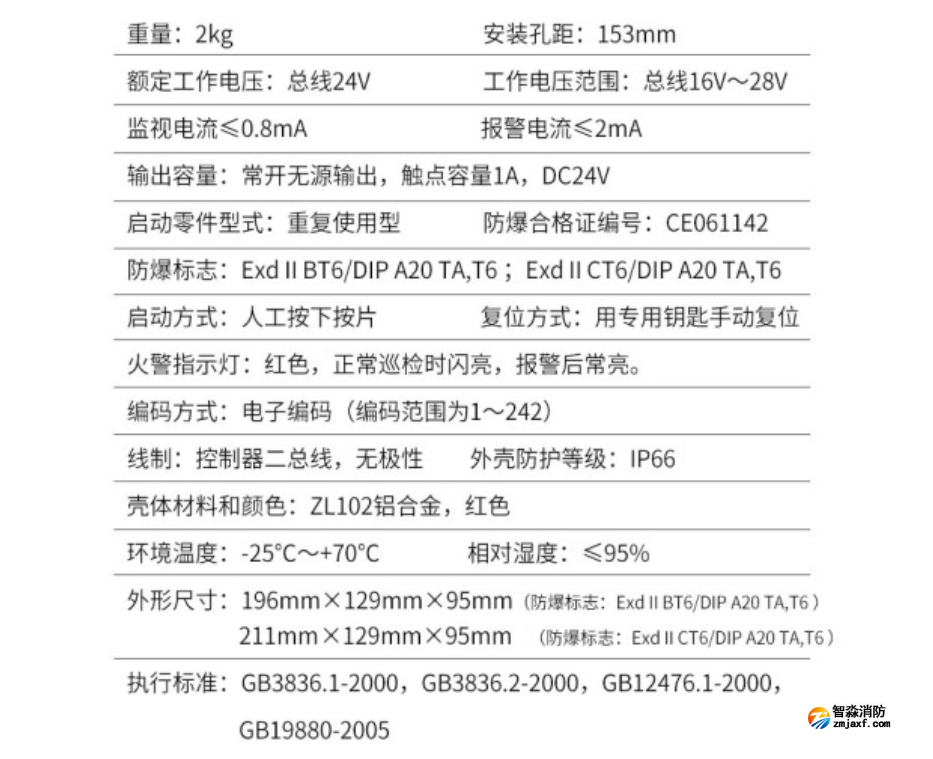

三、J-SAM-GST9116隔爆型手动火灾报警按钮技术特性:

　　1.工作电压：额定工作电压：总线24V工作电压范围：总线16V～28V

　　2.工作电流：监视电流≤0.8mA报警电流≤2mA

　　3.输出容量：常开无源输出，触点容量1A，DC24V

　　4.启动零件型式：重复使用型

　　5.启动方式：人工按下按片

　　6.复位方式：用专用钥匙手动复位

　　7.火警指示灯：红色，正常巡检时闪亮，报警后常亮。

　　8.编码方式：电子编码（编码范围为1～242）

　　9.线制：控制器二总线，无极性

　　10.使用环境：温度：-25℃～+70℃相对湿度≤95%

　　11.外壳防护等级：IP66

　　12.壳体材料和颜色：ZL102铝合金，红色

　　13.执行标准：GB3836.1-2000，GB3836.2-2000，GB12476.1-2000，GB19880-2005

　　14.防爆合格证编号：CE061142

四、J-SAM-GST9116隔爆手动火灾报警按钮工作原理

　　本报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过本公司生产的电子编码器进行现场更改。

五、J-SAM-GST9116防爆手报测试

　警告：待全部设备都安装完毕后再接通电源。

　　1.报警按钮安装结束后或每次定期维护保养后必须进行测试。

　　2.报警按钮在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。

　　3.按下报警按钮按片，报警按钮红色报警指示灯应常亮，控制器应显示该报警按钮报警地址。

　　4.测试结束后，用专用钥匙使报警按钮复位，并通知有关管理部门系统恢复正常；在测试过程中不合格的报警按钮检验其连接线是否正常，然后再进行测试，如仍不能通过测试，则应返回维修。
