产品简介:一、海湾ZD-02直控盘终端器概述海湾ZD-02直控盘终端器(以下简称终端器),主要用于重要设备的启动、停动控制。与具有断路、短路检测功能的GST-LD-KZ08H直控盘配合使用。二、ZD-02直控盘终端器特点1.ZD-02提供一组常开触点、一组常闭触点,使直控盘与被控设备电气隔离;2.实现启停控制、向直控盘提供反馈信号;
一、海湾ZD-02直控盘终端器概述
海湾ZD-02直控盘终端器(以下简称终端器),主要用于重要设备的启动、停动控制。与具有断路、短路检测功能的GST-LD-KZ08H直控盘配合使用。
二、ZD-02直控盘终端器特点
1.ZD-02提供一组常开触点、一组常闭触点,使直控盘与被控设备电气隔离;
2.实现启停控制、向直控盘提供反馈信号;
3.ZD-02终端器本身提供对外接线,便于现场接线。
三、ZD-02直控盘终端器技术特性
工作电压 | 工作电压:DC24V;允许范围:DC20V~DC28V |
工作电流 | 监视电流≤4.5mA;动作电流≤26mA |
输出容量 | 5A ,AC220V 或 5A ,DC24V; |
线制 | 与直控盘采用二线制连接;与现场设备采用六线连接,其中有四根线用于被控设备的启停操作,其余两线用于接收回答信号 |
使用环境 | 温度:-10℃~55℃;相对湿度≤95%,不凝露 |
外形尺寸 | 68mm×64mm×26.5mm |
外壳防护等级 | IP30 |
壳体材料和颜色 | 阻燃 ABS,瓷白 |
重量 | 约 116g(带连接线) |
四、海湾ZD-02直控盘终端器结构特征

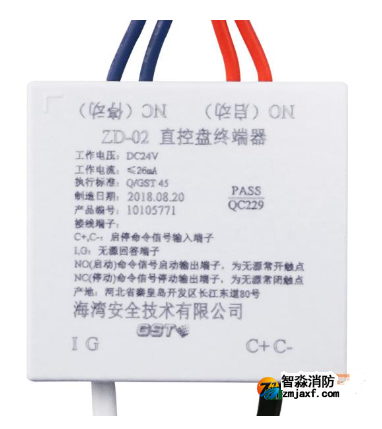

终端器外形示意图如下图所示:
五、ZD-02直控盘终端器安装与布线
警告:安装设备之前,请切断回路的电源。
1.安装前应首先检查外壳是否完好无损,标识是否齐全。
2.终端器采用明装方式,将终端器外接线按标识及接线说明和外部相应电气线缆连接。根据现场环境将终端器固定在合适位置即可。
接线说明如下:
C+、C-:启停命令信号输入端子;
I、G:无源常开回答信号输入端子;
以上为弱电端子;
NO(启动):启动命令信号输出端子,为无源常开触点;
NC(停动):停动命令信号输出端子,为无源常闭触点。
4.布线要求:各外接线建议采用RV线,导线截面≥1.5mm2。
六、ZD-02直控盘终端器应用方法

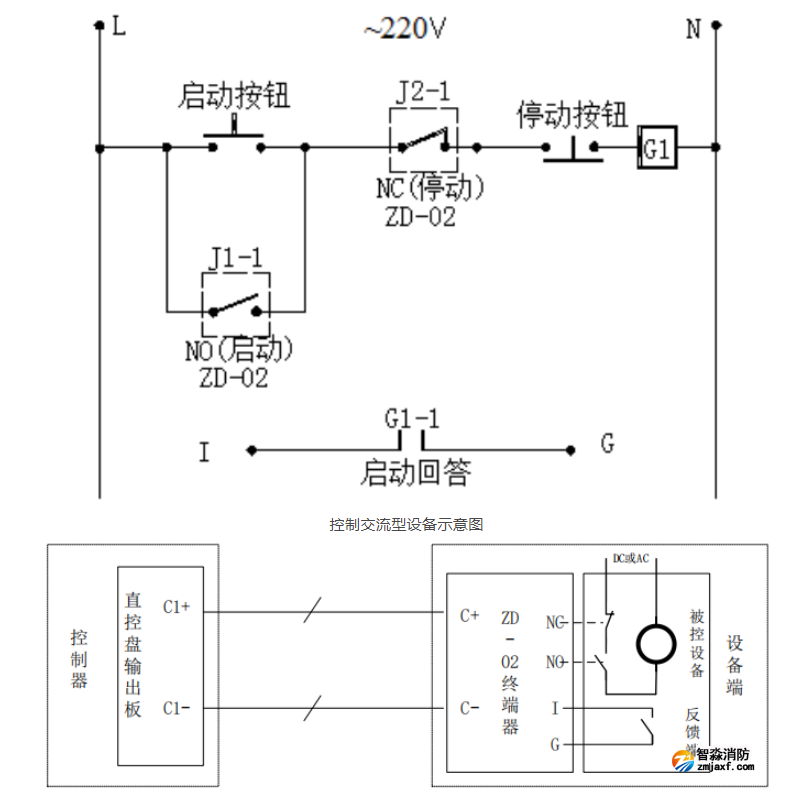

利用一个终端器可完成对交流设备的启停控制,如下图所示。
