海湾GST-DJ-S63E交流三相电压电流传感器

产品简介: 海湾GST-DJ-S63E交流三相电压电流传感器能够同时采集两组被监测设备电源的三相电压和一组电流值,也可以根据实际需要只采集某组设备电源的电压、电流值,并通过总线通讯上传到监控器,

商品详情常见问题(8)在线下单


海湾GST-DJ-S63E交流三相电压电流传感器

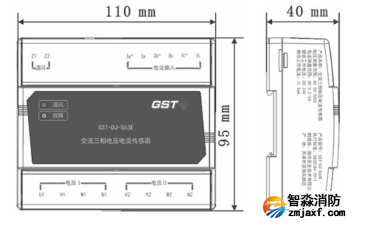

一、外形尺寸:

海湾GST-DJ-S63E交流三相电压电流传感器外形尺寸


二、功能特点


海湾GST-DJ-S63E交流三相电压电流传感器能够同时采集两组被监测设备电源的三相电压和一组电流值,也可以根据实际需要只采集某组设备电源的电压、电流值,并通过总线通讯上传到监控器,监控器可以指示电源故障类型,并发出声光故障信号。

三、技术参数


额定工作电压: DC 24V
工作电压范围: DC 12V-28V
静态功耗: ≤2mA
电压输入范围:三相四线制,相电压50-300V
电流输入范围: AC 0.5A-5A
测量精度: 3%
通讯: 二总线通讯协议
有效通讯距离: 1500m
安装方式: 导轨式安装
工作温度范围: - 10°C~50°C
储存温度范围: - 45°C~85°C
相对湿度、温度:20°C以下湿度90%不结露
防护等级: IP30
产品符合: GB 28184-2011

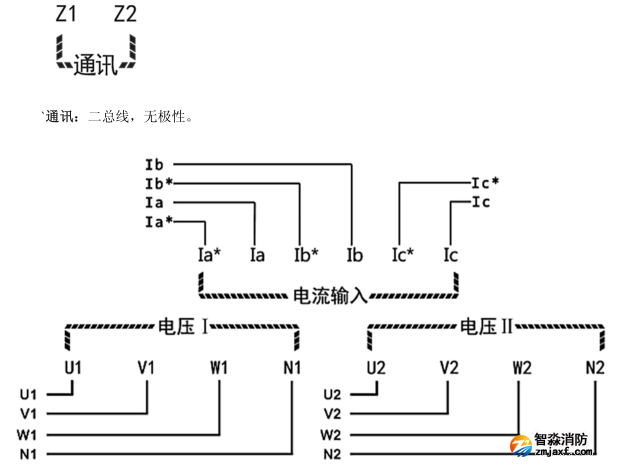

四、接线端子说明

海湾GST-DJ-S63E交流三相电压电流传感器接线说明

监测电压输入:电压 I 和电压 II:两路独立的三相四线电压输入;并接在被监测电压上,注意 U、V、W、N 线的顺序及极性。
监测电流输入: 1 路三相电流输入;Ia、Ib、Ic 分别串接在被监测电路中。

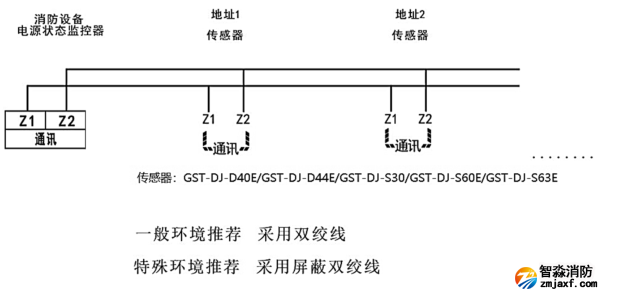

五、传感器通讯总线的连接

传感器通讯总线的连接

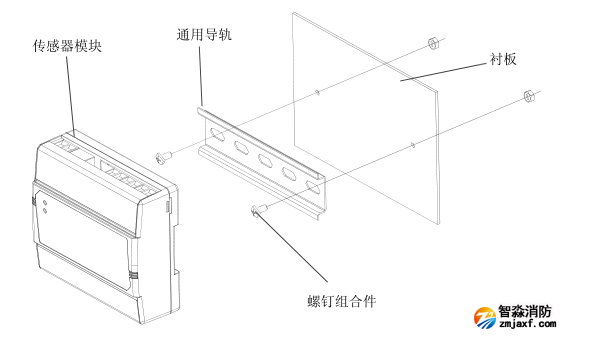

六、传感器的安装

传感器的安装

七、指示显示


      传感器有通讯指示灯(绿色)和故障指示灯 (黄色)。通讯指示灯闪烁则指示传感器在进行通讯,故障指示灯闪烁则指示传感器所监测的设备电源出现故障。

八、传感器设置操作


将编码器I2C接口线(鼠标线)与传感器4P连接器座相连,可以实现对传感器的地址码的写入和读出。
在编码器待机状态下,输入2、5、9和“功能”键,进入传感器设置模式,屏幕显示“0”。执行完相应操作后,再次输入2、5、9和“功能”键,将退出编码器对传感器的操作模式。
        地址码的读出和写入:
        进入传感器设置模式,屏幕显示“0”;
        按下“读码“键,显示当前的地址码;
        若不更改地址码,按下“清除”键,则可进行其它操作;
        若更改地址码,则可直接输入要编写的地址码(1-127),按下“编码”键,若编码成功显示“P”, 按下“清除”键,可进行其它操作。

           注意:修改通讯地址后,需重新上电,新的地址才能生效!



GST-DJ-S63E 交流三相电压电流传感器接线方式

接线方式1

接线方式 1



接线方式2

接线方式 2

三、GST-DJ-S63E 交流三相电压电流传感器地址编码方法

连接:将GST-BMQ-2编码器I²C接口线(鼠标线)与传感器4P连接器座相连。

进入设置模式:编码器开机,输入2、5、9和“功能”键,进入传感器设置模式,屏幕显示“0”。

读地址码:按下“读码“键,显示当前的地址码;

写地址码:地址码范围:1~127。按下“编码”键,若编码成功显示“P”,按下“清除”键,可进行其它操作。

注意:修改地址后,需重新上电,新地址才能生效!

编码
