海湾GST-DJ-N500消防设备电源状态监控器

一，特性原理

GST-N 系列消防设备电源监控系统具有高智能、小型化、多功能、高可靠性、简单实用等特点。监控器采用模块化设计，良好的人机交互界面，这一切使整个系统易于安装、调试及维护。监控器采用无极性二总线传输方式，配接 GST-DJ 系列的交流单相传感器、三相传感器组成大容量消防电源监控系统，适用于各类民用建筑、公共建筑和工业场所的消防电源监控。监控器采用 32 位处理器，功能强大，指令丰富，运算速度快。与传感器通讯接口电路无极性二总线，监控器巡检总线上的传感器，接收传感器的正常、故障、报警等信息，存储、分析、处理，进行声光指示及打印输出。监控器通过 7.0 英寸彩色液晶屏显示报警及故障信息。监控器具有两组继电器输出，分别在检测到消防设备电源断电和消防设备电源故障时输出。打印机采用汉字热敏打印机。

二，主要功能

● 故障报警功能

当传感器的通讯线、传感器本身或传感器监测的消防设备电源发生故障时，监控器发出探测部件故障信号，点亮故障指示灯，发出故障报警音响，同时在液晶屏上显示出故障总数，故障时间，故障的部位及故障类型并按照设置决定是否打印故障信息，所有故障部位可查询，当故障解除后，故障报警可自动解除。

● 输出功能

监控器具有两路继电器输出，可通过母板上跳线设置为“常开”或“常闭”，当监测到消防设备电源“断电”时，OUT1 动作，当监测到消防设备电源“欠压”、“过压”、“过流”等其他故障信息时，OUT2 动作。

● 网络功能

监控器可提供一路 CAN 联网接口，可与其他监控器进行联网。(选配)

● 图显功能

监控器可提供图显接口，可配接海湾公司图形显示装置。

● 事故记录功能

监控器可记录最近发生的 9999 条故障报警事件、9999 条断电事件和 9999 条操作事件,事件记录了事件发生方位、时间，类型等信息，用户可以通过液晶屏进行事件查询。

● 打印功能

监控器标配汉字机，打印机可打印报警事件及时间、故障事件及时间。并可设置是否实时打印信息。

三，功能特点

GST-DJ-N500 消防设备电源状态监控器采用壁挂式安装，可嵌入琴台或立柜。单台容量最大 4回路总计 512 个监控点，提供联网功能（选配），可连接图显，充分满足单体建筑中的消防设备电源监控的设计要求。

四，技术参数

液晶屏规格：800×480 点，7.0 英寸彩色液晶屏。

控制器容量：最大4个总线制回路，每回路128 个编码地址点。

触点输出：2A/24VDC或1A/125VAC

使用环境：

温度：0℃～＋40℃

相对湿度≤95％，不结露

电源：

主电: 交流 220V (2A)

电压变化范围：＋10%～－15%

控制器备电：直流 12V/16Ah 阻燃密封铅酸电池2节

功耗：

监视状态最大功耗：基本功耗 30W+单块回路板监控功耗 11W（256 个总线设备）*回路板数

报警状态最大功耗：基本功耗 35W+单块回路板报警功耗 15W（256 个总线设备）*回路板数

外形尺寸：（长×宽×高）：420mm×145mm×444mm

五，端子接线图

GST-DJ-N900消防设备电源状态监控器

Zn-、Zn+（n=1~4）：总线接线端子（无极性）。

OUTn（n=1~2）：继电器输出接线端子。

CANH1、CANL1：CAN 通讯接线端子，注意极性！（选配）

CANH2、CANL2：预留。

网络插座：RS-422 图显通讯插座。

六，系统简介

GST-N 系列消防设备电源监控系统主要由消防设备电源状态监控器（以下简称监控器）及不同类型的电压、电压/电流传感器（以下简称传感器）组成。采用先进的两总线技术，传感器的供电由监控器提供，同时完成通讯的功能，简化了工程布线。同时监控器可以通过扩展回路来方便的增加检测传感器数量。如有需要多台监控器的工程，监控器间可以通过 CAN 网络联网，组成一个监视系统。监控器具有图形显示装置接口，可接入 GST 的图形显示装置。

系统组成

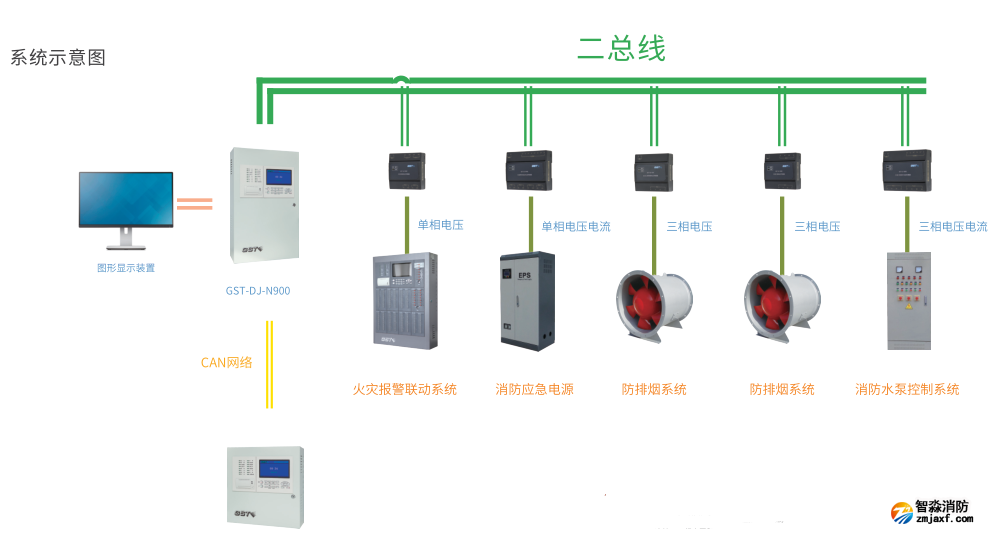

海湾GST-DJ-N500消防设备电源状态监控器接线图

消防设备电源监控系统主要由消防设备电源状态监控器（以下简称监控器）及不同类型的电压、电压/电流传感器（以下简称传感器）等部分或全部设备组成。其系统示意图如下:

设计说明

1)

系统由一台或几台监控器、不同类型的传感器组成，监控不同消防设备的电源工作状态。根据不同消防设备使用的电源及监控要求选择单相电压、单相电压/电流、三相电压和三相电压/电流传感器。

2)

监控器根据监控容量不同分为 GST-DJ-N500 和 GST-DJ-N900 两种型号，监控点在 512 点以下可选用 GST-DJ-N500 型，当监控点大于 512 点小于 1280 点时选用 GST-DJ-N900 型，当监控点大于1280 点时，可使用多台监控器组成联网监控系统，同时需增加选配的 GST-INET-07 联网板。

3)

通讯总线为 24V 无极性二总线，采用阻燃 RVS 双绞线，截面积 1.5mm²（总线设备数量 64 点以下）或 2.5mm²（总线设备数量 64 点以上）。

4)

CAN 网络通讯线采用阻燃 RVSP 屏蔽双绞线，截面积≥1.0mm²，并使屏蔽层接地，图显连接线使用随机配备的图显连接线缆。
