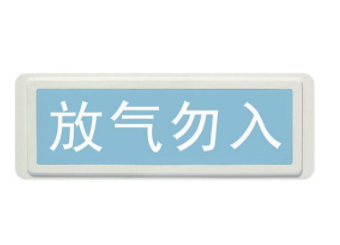

海湾GST-LD-8317气体喷洒指示灯

产品简介:海湾GST-LD-8317气体喷洒指示灯是气体灭火系统的配套产品,通常安装在被保护场所的入口处。当气体喷洒后,气体灭火控制器(以下简称控制器)将启动气体喷洒指示灯发出灯光指示,提醒人员注意并采取相应的措施。本喷洒灯为编码型,可与公司气体灭火系统控制器配套使用。

商品详情常见问题(8)在线下单


GST-LD-8317气体喷洒指示灯概述GST-LD-8317气体喷洒指示灯参数GST-LD-8317气体喷洒指示灯实拍

一、海湾GST-LD-8317气体喷洒指示灯概述:

   GST-LD-8317气体喷洒指示灯是气体灭火系统的配套产品,通常安装在被保护场所的入口处。当气体喷洒后,气体灭火控制器(以下简称控制器)将启动气体喷洒指示灯发出灯光指示,提醒人员注意并采取相应的措施。本喷洒灯为编码型,可与公司气体灭火系统控制器配套使用。

   气体喷洒指示灯与控制器进行通信采用数字信号,工作稳定可靠,对电磁干扰有良好的抑制能力;地址码为电子编码,可由电子编码器事先写入,也可由控制器直接改写,工程调试简便。

二、海湾GST-LD-8317气体喷洒指示灯技术指标:

   部分可参考商品属性

  闪光频率:每分钟闪亮45正负5次

  编码方式:电子编码方式,编码范围可在11~20之间任意设定

  线制:与气体灭火控制器采用四线连接。其中两线接总线,无极性;另外两线接电源DC24V,无极性。

三、海湾GST-LD-8317气体喷洒指示灯布线要求:

   信号总线Z1、Z2采用阻燃RVS双绞线,截面积大于等于1.0平方;电源线D1、D2采用阻燃BV线,截面积大于等于1.5平方。

四、海湾GST-LD-8317气体喷洒指示灯结构特征、安装与布线GST-LD-8317喷洒灯外形示意图如图所示



喷洒灯外形示意图如图5-14所示。

喷洒灯安装方式采用壁挂方式。先安装两只M6×60膨胀螺栓,安装孔距为260mm(见图5-15),再将喷洒灯接好线,调节好膨胀螺栓的高度,将喷洒灯紧挂在墙上。也可将外壳上盖打开,把膨胀螺栓的螺母拧紧。

喷洒灯端子示意图如图5-16所示。


D1、D2:接DC24V,无极性。
Z1、Z2:接控制器两总线,无极性
布线要求:信号总线Z1、Z2采用阻燃RVS双绞线,截面积≥1。0mm2;电源线D1、D2采用阻燃BV线,截面积≥1。5mm2。


五、海湾GST-LD-8317气体喷洒指示灯应用方法


喷洒灯与气体灭火控制器的总线和电源DC24V相连,实现喷洒喷洒功能。具体连接方法如图5-17所示。
