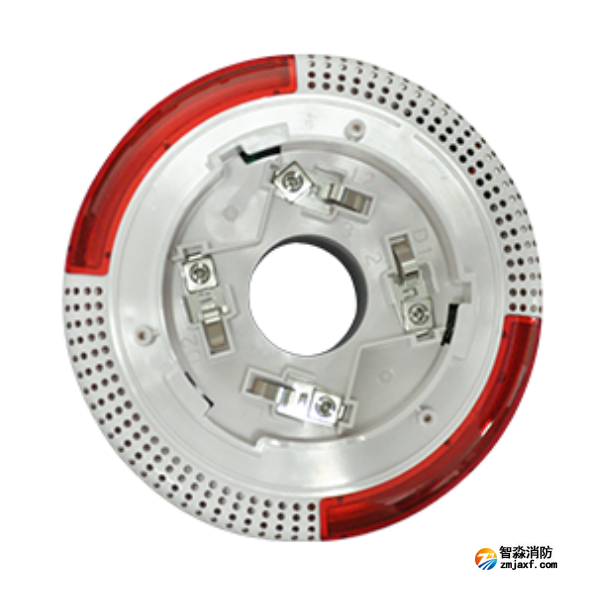

三江SG-996火灾声光警报器

SG-996火...

一、三江SG-996火灾声光警报器概述

　　三江SG-996火灾声光警报器是与泛海三江生产的总线型火灾报警控制器配套使用的产品。火灾声光警报器采用微处理器控制，能与控制器实时通讯，接收控制器给出的控制命令。巡检工作状态时，火灾声光警报器的工作指示灯闪烁；当火灾发生时，火灾声光警报器接收到控制器的启动命令后动作，工作指示灯常亮，火灾声光警报器发出耀眼的闪光信号和刺耳的声报警信号，提醒现场人员迅速了解现场发生的火警，尽快采取措施进行疏散，避免产生重大事故。按下控制器上的“消音”键或“复位”键，可使警报器恢复监视状态。

　　三江SG-996火灾声光警报器用于火灾事故现场的声音报警和闪光报警，可用于高层住宅、公共场所、酒店、娱乐场所、工厂、商场、医院、学校、写字楼、证券交易所等场所，尤其适用于能见度低或有烟雾产生的场所。

二、三江SG-996火灾声光警报器性能特点

　　1.警报器与安装底座采用旋转紧配方式固定，使用方便、可靠。

　　2.全电子编码，可通过编码器现场改写。

　　3.光显示采用多只高亮红色发光二极管作为光源，显示醒目、寿命长、功耗低。

　　4.集探测器底座和声光报警于一体，可配接泛海三江JTY-GD-930、JTY-GD-933、JTW-ZD-920、JTF-GDM-936型火灾探测器，将探测器旋扭在警报器上方即可固定，从而实现报警系统的联动。

三、三江SG-996火灾声光警报器技术参数

型号 SG-996

名称火灾声光警报器

品牌泛海三江

工作电压总线24V（脉冲调制)+DC24V

静态电流 ≤1mA（总线消耗电流）

报警电流 ≤130mA@DC24V

使用环境温度 -10℃～+55℃

相对湿度 ≤95%（40℃无凝露）

闪光频率 1Hz～2Hz

声压级 75dB～120dB

变调周期 4s～4.5s

使用场所室内（非住宅）

编码方式电子编码

线制四线制，无极性信号二总线（L1、L2）+电源线（+24V、GND）

配接主机

JB-QBL-MN/310、JB-QBL-MN210、JB-QBL-QM300/4、

9000系列控制器、9100系列控制器等

重量约196克

执行标准 GB26851-2011

四、三江SG-996火灾声光警报器端子说明

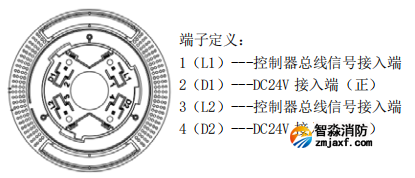

SG-996火灾声光警报器端子说明

SG-996火灾声光警报器编码说明

五、三江SG-996火灾声光警报器安装与调试

　　三江SG-996火灾声光警报器采用四线制连接，1（L1）、3（L2）的端子分别连接控制器信号总线的L1、L2端（信号总线不区分极性），2（D1）、4（D2）端子分别连接DC电源的+24V、GND端，连接方式如下图所示。

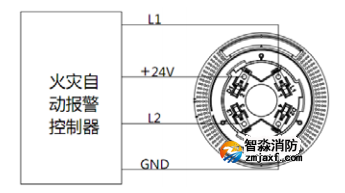

SG-996火灾声光警报器安装接线图

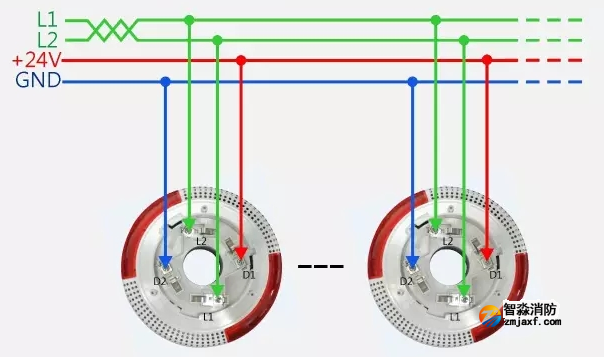

SG-996火灾声光警报器接线图

　　SG-996火灾声光警报器安装与调试的具体方法：

　　1.按施工图纸，使用2枚M4螺钉，通过图所示的螺丝固定孔，将配套底座固定在指定的位置上，并确认底座已安装牢靠，然后通过旋转紧配方式将警报器固定在底座上；

　　2.切断控制器工作电源，按施工图纸，先将所有警报器正确连接；

　　注：当系统中警报器的数量较多时，应考虑控制器电源的带载能力。

　　3.确认警报器的类型与施工图纸上所注类型相匹配；按施工图纸上所标注的地址号，使用编码器对警报器编码；

　　4.待全部警报器安装完毕且确认无误后，接通控制器电源，进行自动登录操作；

　　5.当控制器中登录某警报器后，该警报器的工作指示灯将闪烁；当警报器接收到动作信号时，工作指示灯常亮，警报器发出声、光报警信号。当系统消声/复位后，警报器将停止输出声、光报警信号；工作指示灯将恢复监视闪烁状态。
