防火卷帘正卷超限、反卷超限、中位的区别及应用？

正卷超限、反卷超限、中位是防火卷帘实现准确控制的重要概念，根据《防火卷帘 第3部分：防火卷帘控制器 》GB14102.3-2024 >术语可知：

理解防火卷帘“正卷超限”、“反卷超限”和“中位”的工作原理，是掌握其安全设计逻辑的关键。下面就从控制原理和设计意图两个层面深入解析：

1. 正卷超限与反卷超限的原理

这两个概念的核心原理是 “失效-安全”的冗余保护机制，其工作逻辑分为“正常限位控制”和“超限故障保护”两级。

正常限位控制原理：

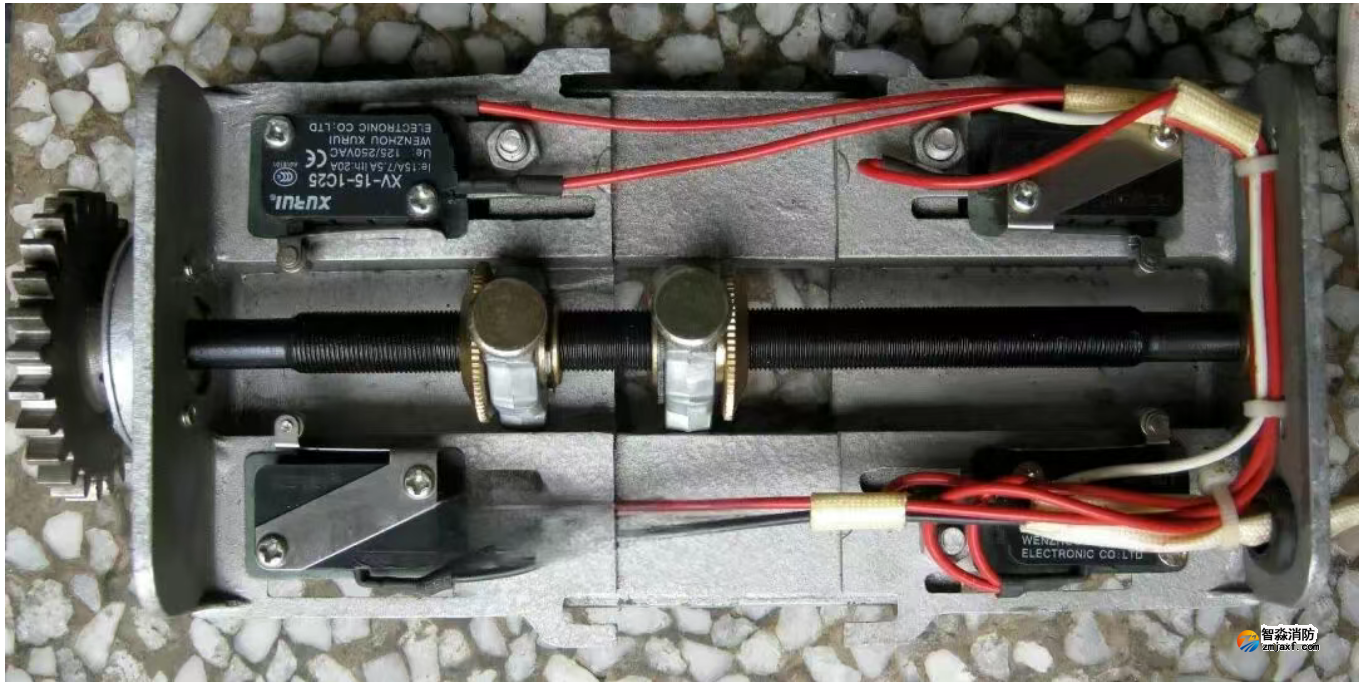

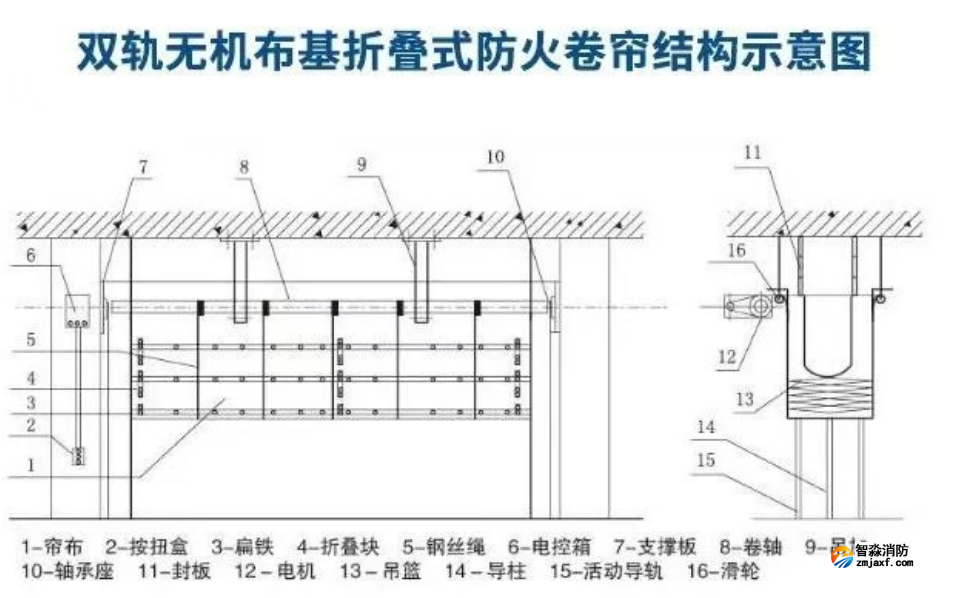

卷帘的卷轴末端通常连接有一个行程开关或控制系统通过电机编码器计算圈数。

当卷帘上升或下降到预定位置（上限位或下限位）时，机械装置会触发行程开关，或编码器计数值达到设定点，控制器立即切断电机电源，使卷帘精准停止。

目的：实现日常操作和火警动作的精准定位。

超限故障保护原理（冗余备份）：这是为防止上述“正常限位控制”完全失效而设置的最后一道物理防线。

在卷轴或传动链上，独立于主限位系统，额外设置了一套保护装置。常见的有两种：

机械式极限行程开关：安装在卷轴转动路径的最终端，当主限位失效、卷帘继续运行并即将达到机械结构的物理极限时，会触发此开关，强制切断主电路。

电流/扭矩检测：控制器实时监测电机工作电流。当卷帘到达正常限位后若因故障未停止，继续运行会导致帘面完全收紧（正卷超限）或抵死地面（反卷超限），此时电机负载会急剧增大，电流异常升高。控制器检测到该异常电流后，立即执行停机保护。

目的：防止因主控系统失灵导致帘面被撕裂、导轨变形、电机烧毁等严重设备损坏，甚至引发次生危险。

简单比喻：正常限位就像你为手机充电设置的“充到80%停止”，而超限保护则是电池内置的、防止过充爆炸的“最后一道物理熔断器”。

2. 中位的原理

“中位”的原理核心是 “两步降落”的消防策略逻辑，旨在平衡“初期火灾烟气控制”与“人员安全疏散”两大需求。

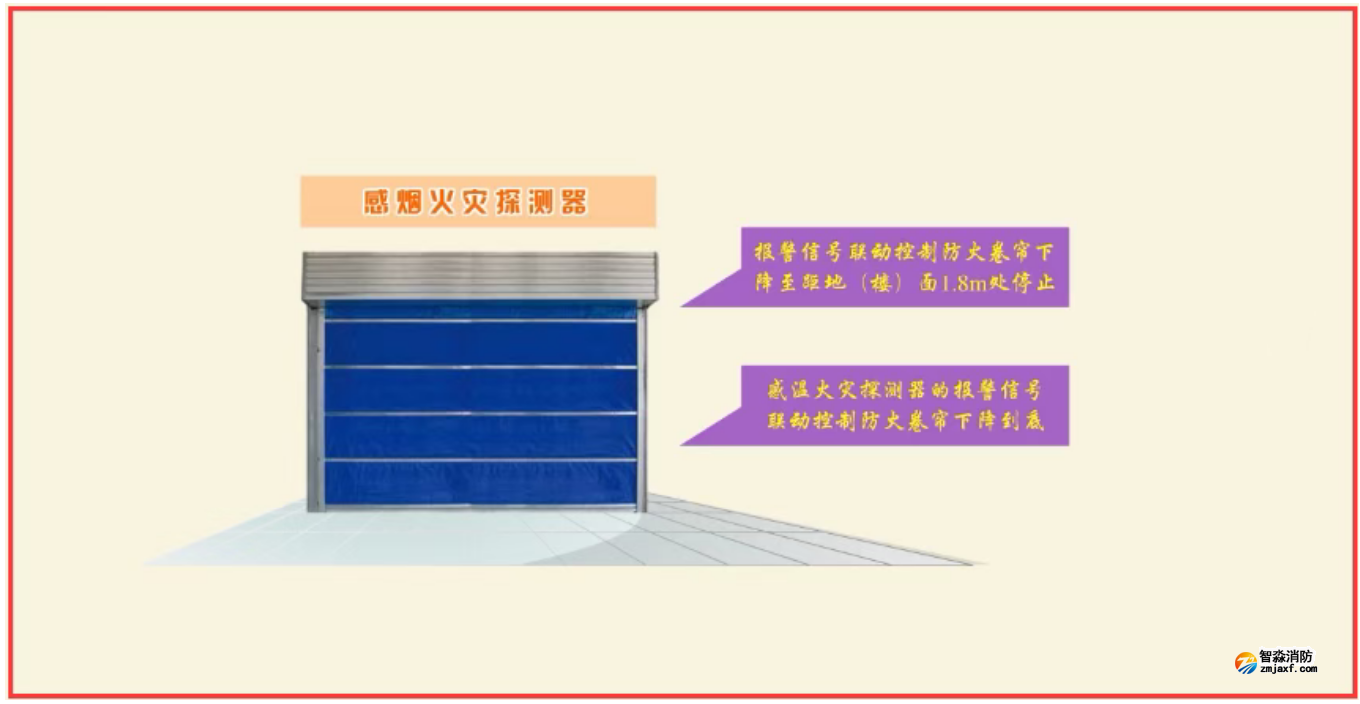

防火卷帘两步降的规范要求？根据《火灾自动报警系统设计规范 》GB50116-2013 >4.6.3 疏散通道上设置的防火卷帘的联动控制设计，应符合下列规定：1 联动控制方式，防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号应联动控制防火卷帘下降至距楼板面1.8m处；任一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到楼板面；在卷帘的任一侧距卷帘纵深0.5m～5m内应设置不少于2只专门用于联动防火卷帘的感温火灾探测器。

控制触发原理：

第一步降落指令：当防火卷帘任一侧的感烟火灾探测器报警后，火灾自动报警系统会向防火卷帘控制器发出“第一步下降”信号。

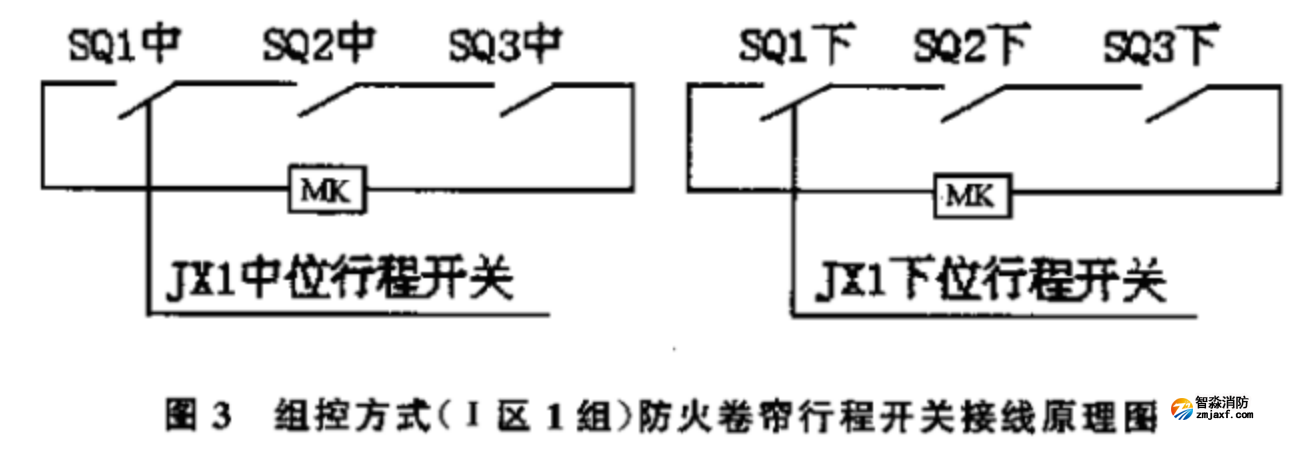

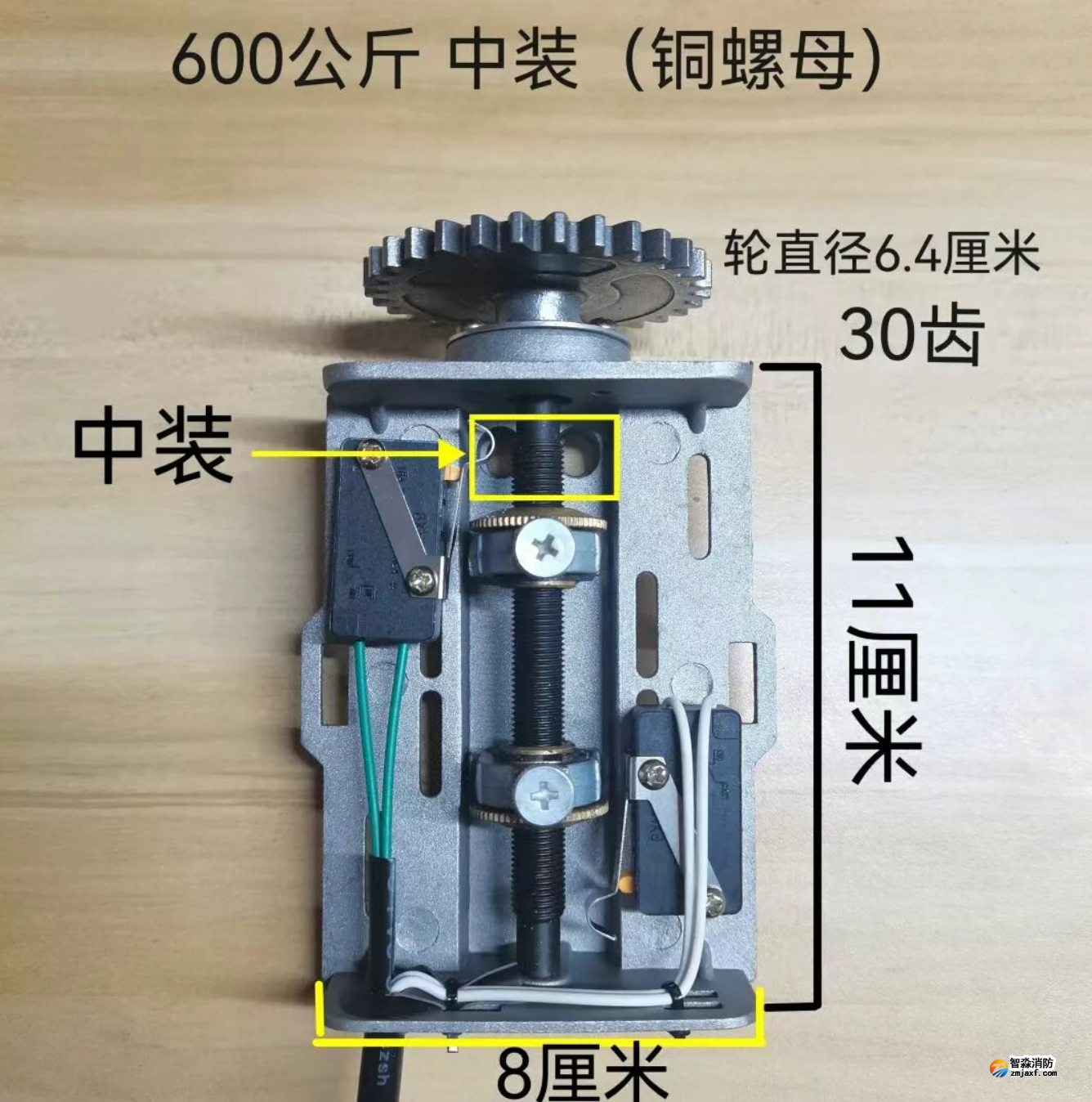

执行与停止：控制器接到信号，驱动卷帘下降，并在预先设定的高度（通常为距地面1.8米）自动停止。这个停止点就是由独立的“中位限位开关”或精确的位置编程来实现的。

第二步降落指令：触发方式有两种，满足任一条件即执行：

感温信号触发：同一防火分区内的感温火灾探测器报警，表明火灾已发展到升温阶段。

延时触发：从卷帘到达中位开始，启动一个可调的时间延时（通常为5-300秒），为人员疏散争取最后的时间。延时结束后，控制器发出第二步指令。

完全关闭：接收到第二步指令后，卷帘从中位继续下降至完全关闭（下限位），实现完整的防火分隔。

设计意图原理：

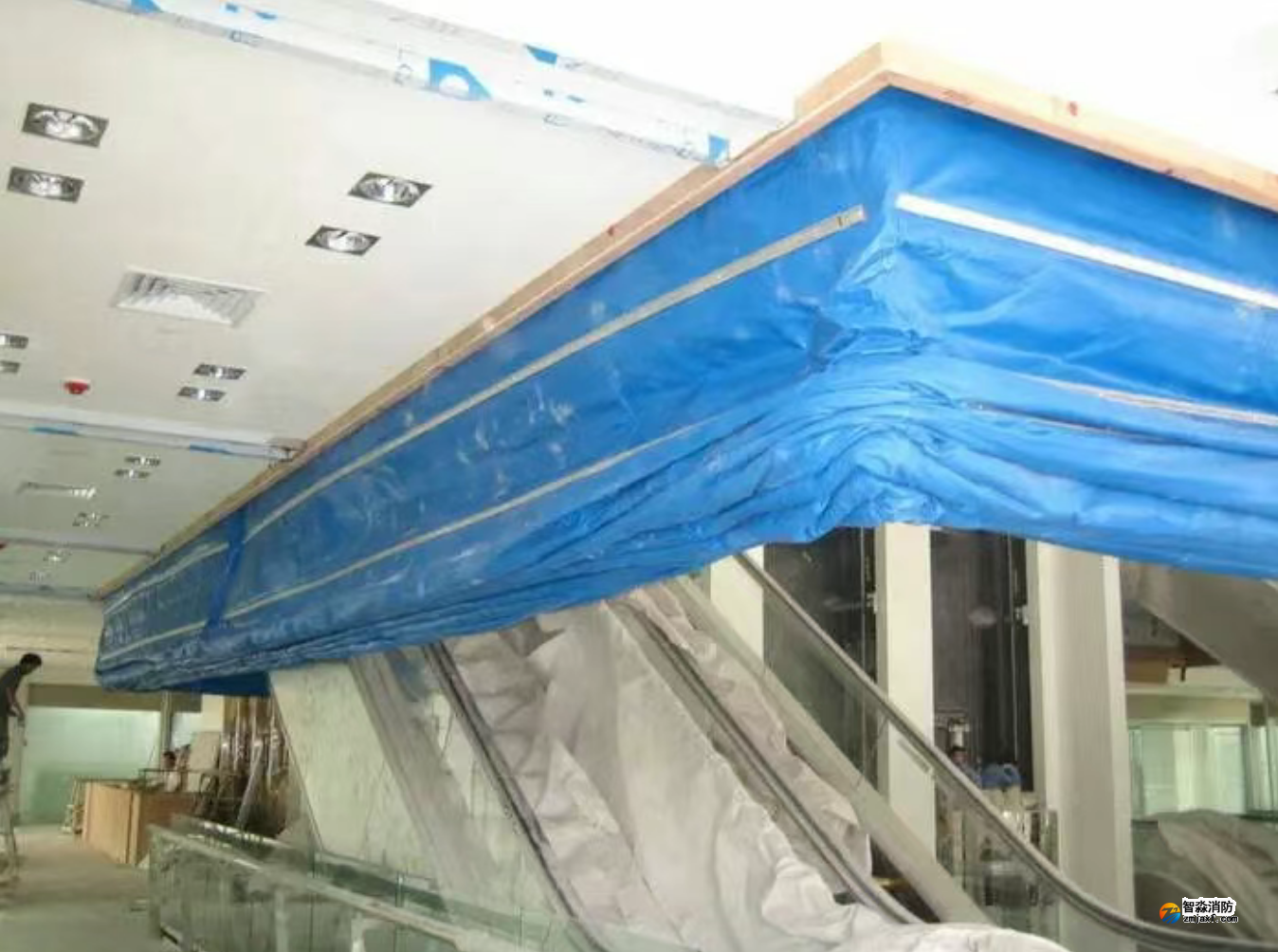

1.8米高度的考量：这是一个经过验证的折中高度。在此高度，下垂的帘面能够有效阻挡烟气水平扩散，将其限制在起火区域，为其他区域人员争取疏散时间。同时，此高度也不影响绝大多数人员的弯腰通行，避免了疏散通道被完全封死造成的恐慌和踩踏。

两步走的逻辑：模拟了火灾发展的过程（先有烟，后有明火升温），使消防响应更加智能和人性化。它不是简单地“一关了之”，而是在确保防火安全的前提下，为生命疏散留出了“时间窗口”和“空间通道”。

简单比喻：中位功能就像电影院火灾时的疏散广播——“请勿慌张，先有序撤离”，而第一步下降到中位，就是“先放下挡烟帘，给大家留出撤离通道和最后时间”；当火势真正威胁到结构安全时（感温报警或延时结束），才执行“落下防火门，彻底隔离火场”。

总结：原理对比

理解防火卷帘中“正卷超限”、“反卷超限”和“中位”这几个概念的区别，对确保这一重要消防设施在关键时刻能正确动作至关重要。下面的表格清晰地对比了它们的核心差异：

关键要点与安全设计

通过上面的对比，我们可以总结出以下几点关键信息：

故障与功能的区别：“正卷超限”和“反卷超限”是必须避免和防范的设备故障，而“中位”是为了实现特定消防功能而设定的正常工作位置。

重要的安全冗余设计：为了防止正、反卷超限的发生，标准强制要求防火卷帘控制器必须配备独立于常规限位控制的额外保护措施。这意味着即使主限位开关失灵，这套备份措施（如独立的限位器或电流检测等）也能在最后关头让卷帘电机停止，防止拉拽帘面造成设备损坏。

中位高度的灵活应用：标准定义的1.8米中位高度主要考虑人员疏散。在汽车库等有车辆通行的场所，这个高度可能无法满足车辆通过需求。因此，在实际应用中，车辆通道上的防火卷帘其中位高度需要根据通行车辆的实际高度酌情调整，以避免车辆被卡住导致防火分隔失效。
