消防水池通气管、呼吸管、溢流水管的区别及应用？

通气管、呼吸管、溢流水管是消防水池重要的三条管，根据《消防给水及消火栓系统技术规范》GB50974-2014 >

4.3.9 消防水池的出水、排水和水位应符合下列规定：3 消防水池应设置溢流水管和排水设施，并应采用间接排水。

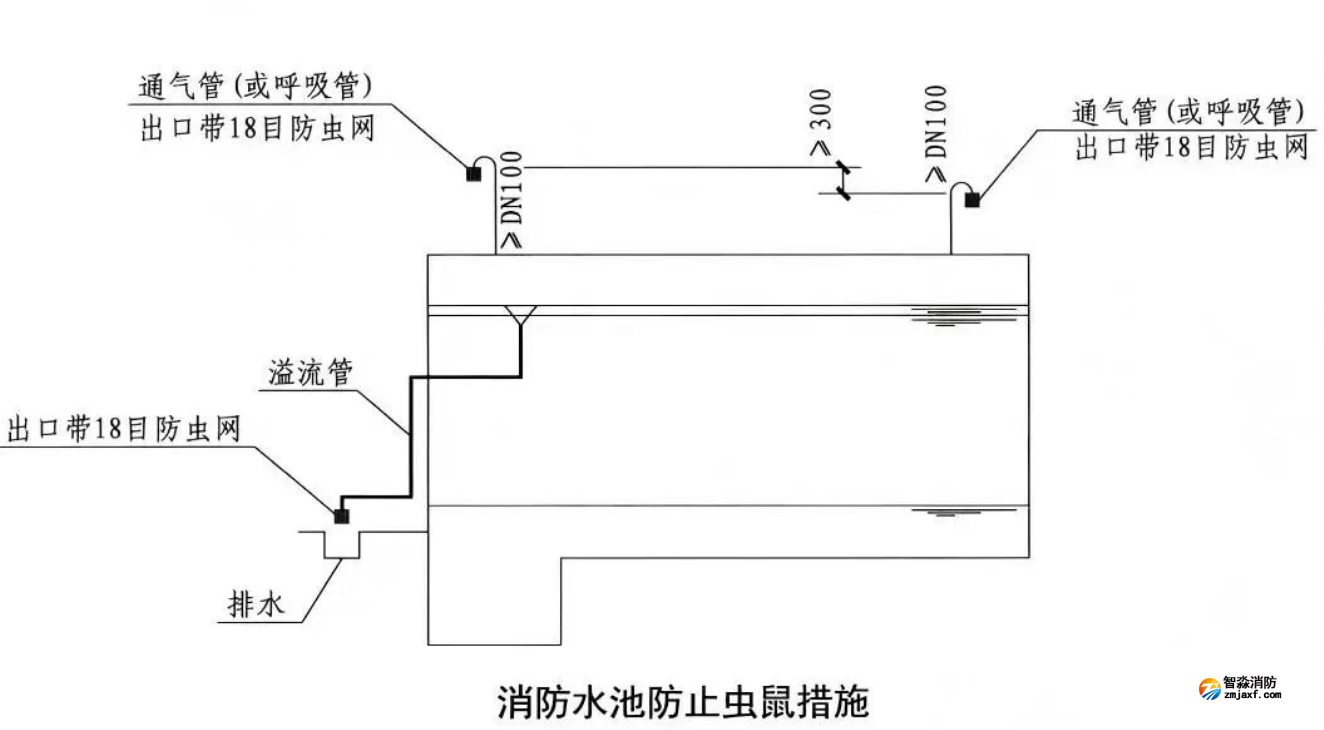

4.3.10 消防水池的通气管和呼吸管等应符合下列规定：1 消防水池应设置通气管；2 消防水池通气管、呼吸管和溢流水管等应采取防止虫鼠等进入消防水池的技术措施。

消防水池中这三根管道都基于简单的物理规律，但解决的问题各不相同，此篇以此为探讨！

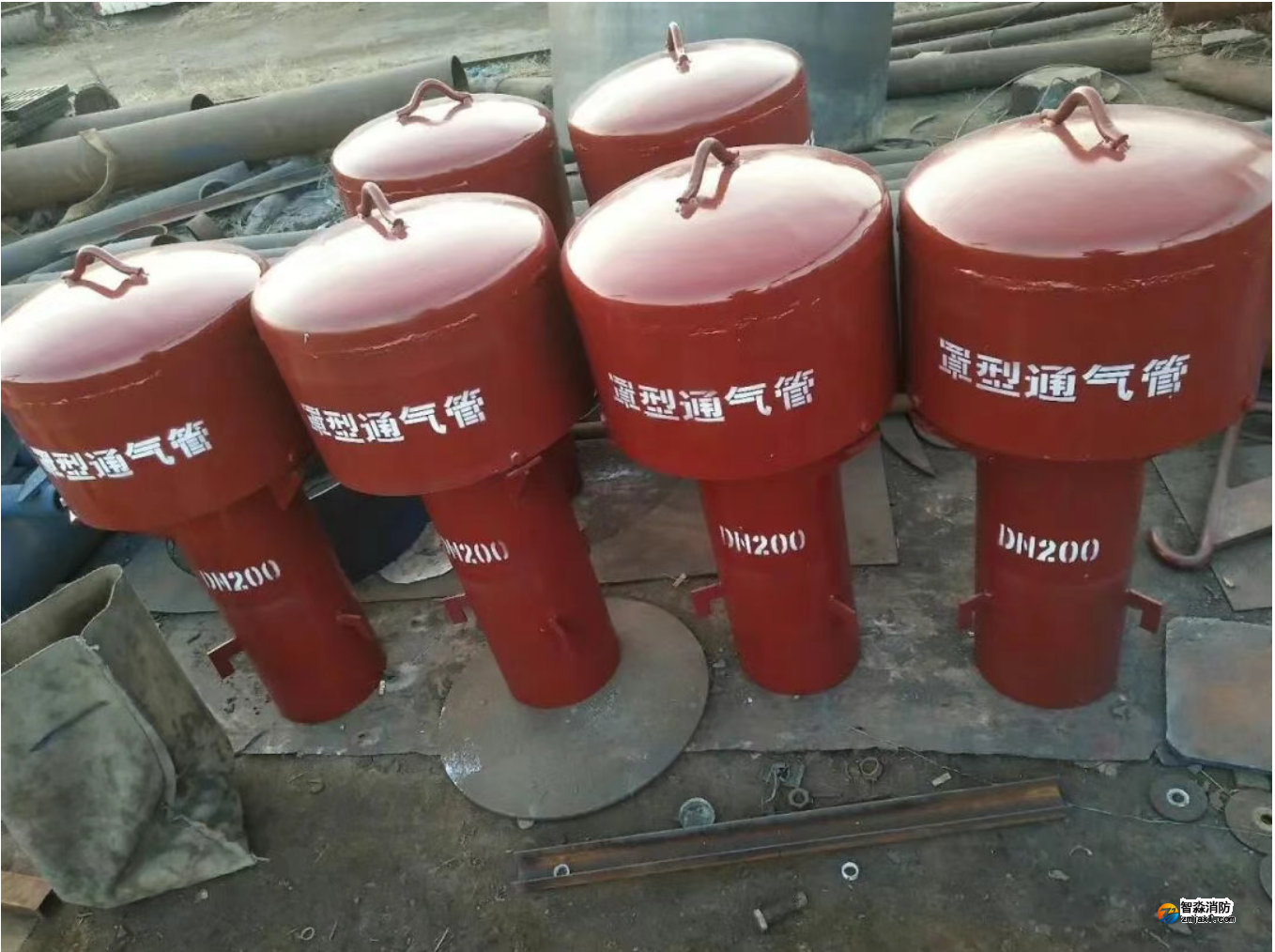

一、通气管：气压平衡器（必需）

核心原理： 连通大气，维持池内气压与大气压平衡。

作用机制：

抽水时（产生负压）： 当消防泵启动，池内水位下降。如果没有通气管，水面上的空气体积增大，气压会低于外部大气压，形成负压。这可能导致水池顶板被大气压压得向内变形、裂缝，或严重时导致水泵“气蚀”甚至抽不上水。通气管的存在，让外部空气能及时进入，填补水减少留下的空间，平衡内外气压。

补水时（产生正压）： 当向水池注水时，水位上升，压缩水面上的空气。如果没有通气管，空气压力会高于大气压，形成正压，可能将顶板拱起或损坏密封结构。通气管让多余的空气得以排出，释放正压。

原理简图：

水池抽水 -> 水位下降 -> 内部气压降低（< 大气压） -> 外部空气通过通气管进入 -> 气压恢复平衡

水池补水 -> 水位上升 -> 内部气压升高（> 大气压） -> 内部空气过通气管排出 -> 气压恢复平衡

二、呼吸管：空气优化器（非必需，优化用）

核心原理： 利用温差（热压差）驱动空气自然对流，实现池内空气更新。

作用机制：

构造： 通常由一高一低两根管道组成，高端伸入水池上部（接近顶板），低端伸入水池下部（但高于最高水位）。

循环驱动（“烟囱效应”）： 当水池内空气温度高于外部环境温度时（例如夏季，或水池在室内），热空气密度小，会上升。热空气从高端管排出池外。为了填补排出的空气，外部较冷的空气则通过低端管被吸入水池下部。

形成循环： 这一过程持续进行，在温差驱动下，形成了一个缓慢但持续的空气对流循环。高端管有时会安装一个“呼吸阀”，允许空气单向排出，防止外部空气反向倒灌。

原理简图：

池内空气温度高 -> 热空气上升 -> 从高端呼吸管排出->  外部冷空气补充 <- 从低端呼吸管吸入

本质： 相当于一个被动的“换气扇”，通过自然对流驱散水池内的潮湿、闷热和可能的有害气体（如消毒副产物），防止水质因空气滞留而腐坏、滋生微生物。它不是结构安全所必需，而是水质维护的优化措施。

三、溢流管：水位安全阀（必需）

核心原理： 连通器原理，提供一条固定的、无动力的排水通道，将水位控制在设计最高点。

作用机制：

设定固定水位线： 溢流管的进水口（喇叭口）高度被精确设定为水池的最高设计水位。

自动泄流： 当来水量（如自动补水、雨水）大于出水量时，水池水位上升。一旦水位触及溢流管进水口，根据连通器原理，多余的水会自然地、无需任何动力地通过管道流出。

防止溢满： 这个过程持续进行，只要来水超过水池容量，溢流就会发生，从而永远将实际水位控制在最高设计水位线或略低的位置，防止水池漫顶。

高位消防水箱溢流管的设置要求？根据消防给水及消火栓系统技术规范 GB50974-2014 >5.2.6 高位消防水箱应符合下列规定：8 溢流管的直径不应小于进水管直径的2倍，且不应小于DN100，溢流管的喇叭口直径不应小于溢流管直径的1.5倍～2.5倍；

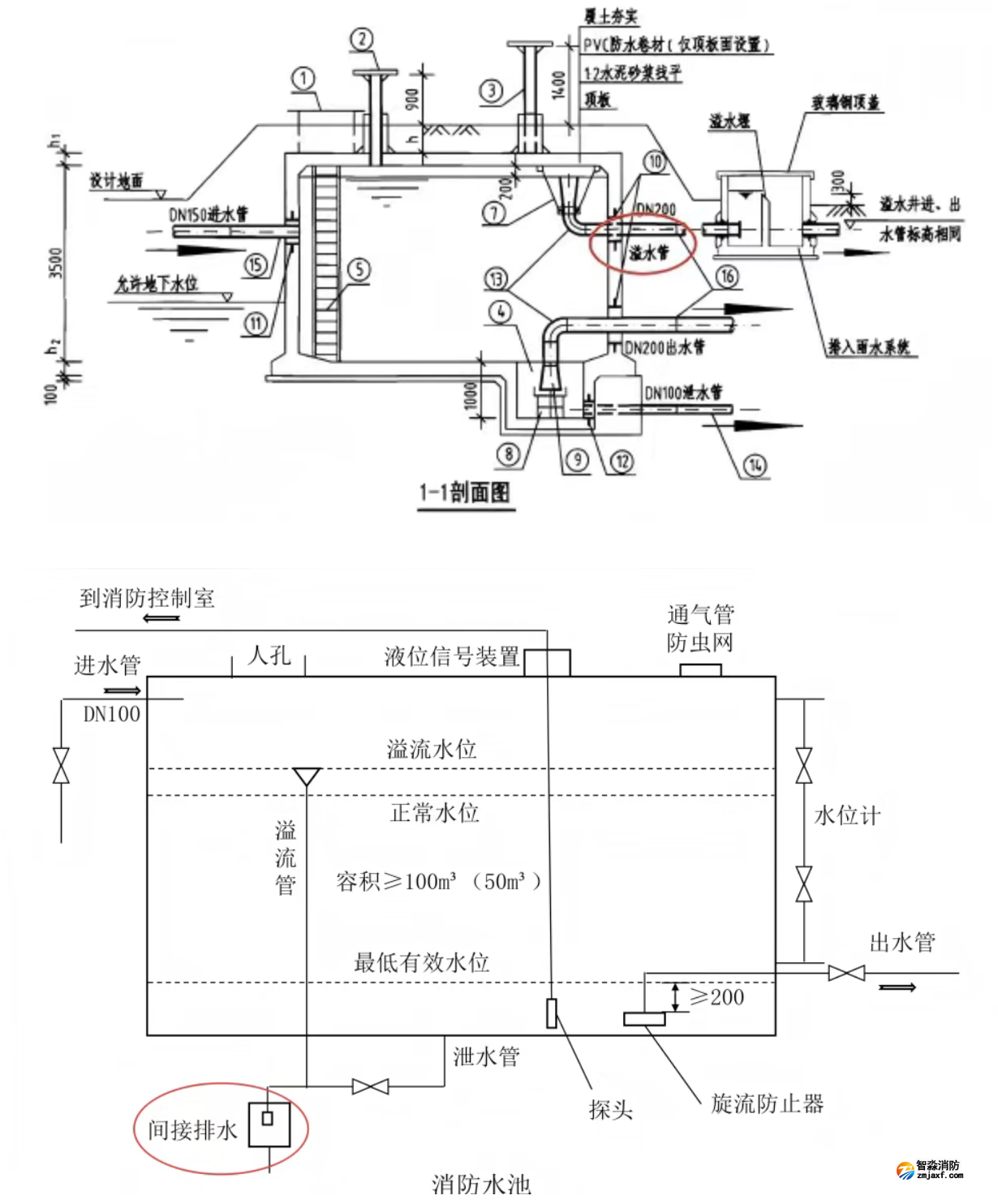

关键设计原理——“间接排水”：

溢流管末端严禁直接接入下水道。必须与排水沟、集水井之间留有空气间隙（通常为管径的2-5倍）。

原理： 这是为了防止市政排水管道或建筑排水管中的污水、臭气、害虫通过溢流管倒灌回消防水池，污染宝贵的消防水源。空气间隙是一个物理隔离屏障。

原理简图：

来水过多 -> 水位升至溢流口 -> 多余水自动流入溢流管-> 经空气间隙排入排水系统-> 水位稳定在最高设计水位

本质： 相当于水池上一个永不关闭的“泄洪道”，是保障容积安全的被动式、机械式保险装置。

总结对比

简单来说：通气管让水池“能呼吸”，保结构；呼吸管让水池“换好气”，保水质；溢流管让水池“不喝撑”，保容积。这三者协同工作，从不同物理层面确保了消防水池能长期、安全、可靠地储存足量的消防用水。

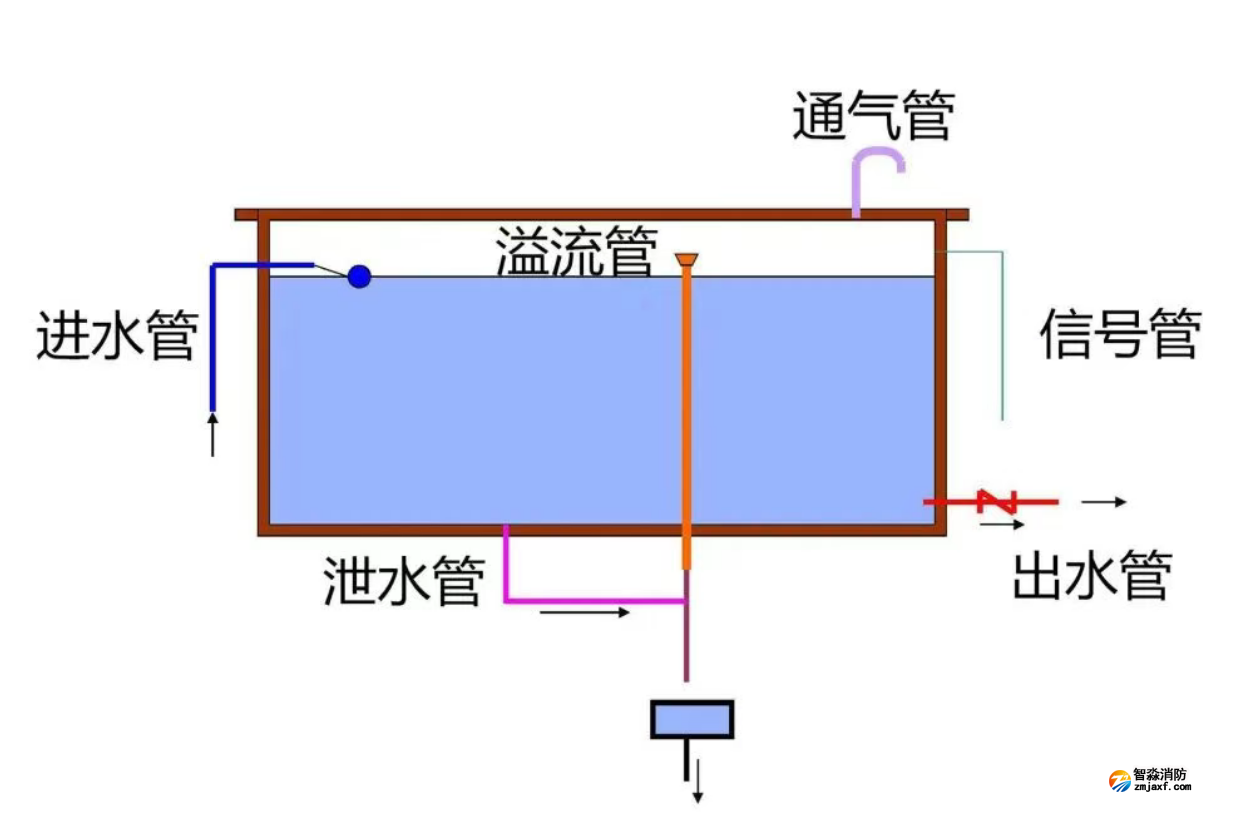

消防水池的通气管、呼吸管和溢流管虽然都是消防水池的重要附属管道，但它们在功能、结构和工作原理上各有专攻。下面这个表格汇总了它们的核心区别：

应用提示与规范要点

在实际设计和施工中，除了理解各自的作用，还需注意以下几点：

遵循规范要求：根据国家强制规范《消防设施通用规范》(GB 55036-2022)，消防设施的设计、施工和验收必须严格执行现行标准。这意味着管道设置需符合《消防给水及消火栓系统技术规范》(GB 50974-2014)等具体标准，例如消防水池必须设置通气管。

关注共通性技术措施：无论是通气管、呼吸管还是溢流管，其管口都必须采取防止虫鼠等生物进入水池的技术措施。同时，溢流管和泄水管严禁与生活或生产排水系统直接相连，必须采用间接排水，避免污染池水。

特殊情况处理：当消防水池的检修人孔设在侧壁并通向消防泵房，且人孔门采用百叶窗形式时，良好的通风条件可能使得无需再单独设置通气管。这需要根据具体设计并与规范核对确定。

总结

简单来说，可以这样理解它们的分工：通气管是“气压平衡器”，保障呼吸顺畅；呼吸管是“空气优化器”（非必须），提升空气质量；溢流管是“水位安全阀”，杜绝满溢风险。
