感温电缆JTW-LD-SF601如何接线？

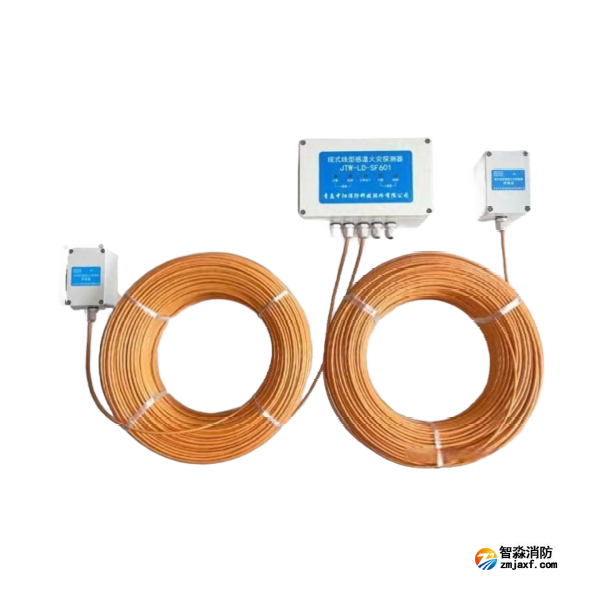

感温电缆JTW-LD-SF601是一种新型双通道的、可重复使用的、监测环境温度变化的消防产品，被广泛地应用在仓库、货场、油气输送管道、变压器、皮带输送机及机车、配电盘等消防探测场所，特别适用于电缆隧道、电缆桥架、电缆井内的动力电缆及控制电缆的火警早期预报——其特点是双通道85度105度两个报警温度等级，任意组合，随时调整。

图1

接线说明

　　按图3要求，将24V电源线、信号线从防水接头穿入盒体，接入相应的接线端子，感温线缆两端穿入微电脑处理器和终端盒上的防水接头，拧紧防水接头。一通道感温电缆白色线芯接1D+端子，蓝色线芯及金属丝接1D-端子，（如使用信号处理单元内部的接继部件,感温电缆的另一端白色线芯接在1Z+端子、蓝色线芯接1Z-端子）。二通道感温电缆白色线芯接2D+端子，蓝色线芯及金属丝接2D-端子，（如使用信号处理单元内部的接继部件感温电缆的另一端白色线芯接在2Z+端子、蓝色线芯接2Z-端子）。

　　通电后，系统自检20—30秒后，绿灯闪亮。（频率约1HZ）

　　手动测试模拟火警：把1通道故障试验按钮按下直到1通道故障黄灯常亮，故障继电器动作，用万用表测量1GM、1GK端子断开，1GM、1GB端子导通，测试后松开故障试验按钮故障恢复。把2通道故障试验按钮按下直到2通道故障黄灯常亮，故障继电器动作，用万用表测量2GM、2GK端子断开，2GM、2GB端子导通，测试后松开故障试验按钮故障恢复。

　　手动测试模拟火警：把1通道火警试验按钮按下直到1通道火警红灯常亮，火警继电器动作，用万用表测量火警输出的1HA、1HB端子导通,测试后按火复按钮信号处理单元复位。把2通道火警试验按钮按下直到2通道火警红灯常亮，火警继电器动作，用万用表测量火警输出的2HA、2HB端子导通,测试后按火复按钮信号处理单元复位。

　　如果要加温测试，可以将感温线缆距离末端300mm的1m加热，或者在感温线缆上缠绕纸张，同时点燃纸张，当温度达到动作阈值，即可产生火灾报警。测试后的感温线缆剪除后重新与终端盒连接牢固，系统复位。

　　调试完毕，盖好上部盒盖，通电运行。

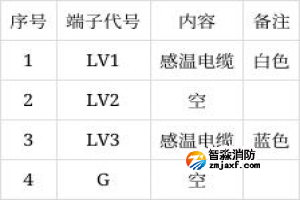

       终端盒接线端子如图２所示

图2

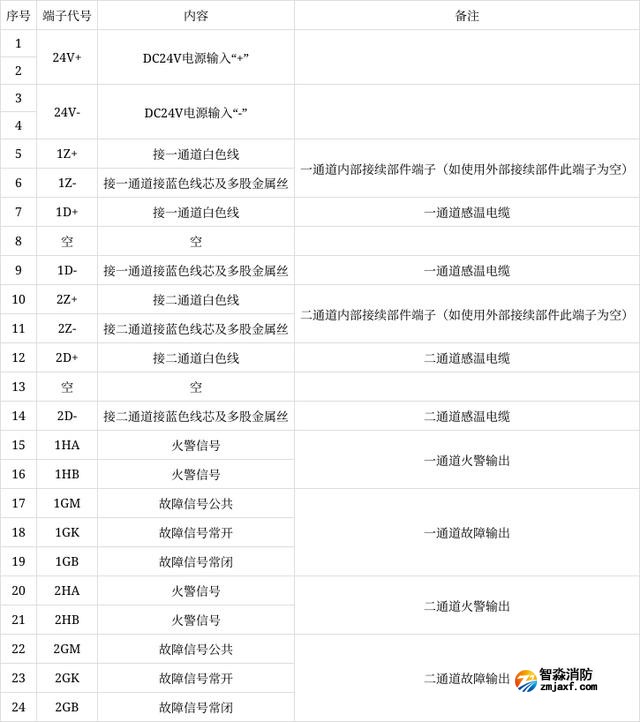

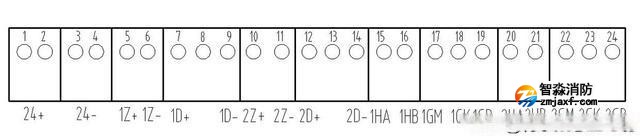

微电脑处理器接线端子如图3所示

图3

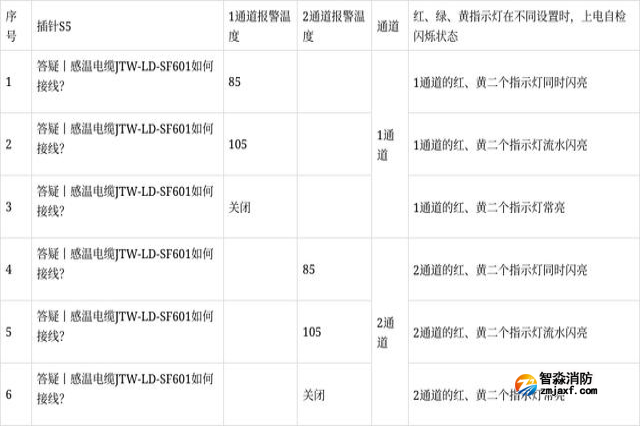

报警温度的设定

1通道报警温度设定：S5拔码开关上的1、2为1通道温度设定，1、2都在下部OFF位置时报警温度为85度、1在上部ON位置与2在下部OFF位置时报警温度为105度、1在下部OFF位置与2在上部ON位置时，1通道关闭。按要求设定好1、2后上电，按下1通道模拟火警按钮2秒后按下复位按钮，1通道红色火警灯与黄色故障灯的闪烁状态与所设置温度闪烁状态相同温度设定成功。

2通道报警温度设定：S5拔码开关上的5、6为2通道温度设定，5、6都在下部OFF位置时报警温度为85度、5在上部ON位置与6在下部OFF位置时报警温度为105度、5在下部OFF位置与6在上部ON位置时，2通道关闭。按要求设定好5、6后上电，按下2通道模拟火警按钮2秒后按下复位按钮，2通道红色火警灯与黄色故障灯的闪烁状态与所设置温度闪烁状态相同温度设定成功。

图4
