消防水泵结合器设置要求

水泵接合器作用

发生火灾时，室内消防水泵因停电、检修或出现其他故障而停止运转期间，或建筑物发生较大火灾，室内消防用水量显现不足、压力不足时，利用消防车通过该接合器的接口，向建筑物内的供水系统加压供水，使建筑物内部的室内消火栓或其他灭火装置得到充足的压力水源，用于扑救不同楼层的火灾，从而解决高层建筑等其他建筑利用消防车灭火困难，或建筑内部供水系统管网压力低，造成供水不足或无法供水的情况。消防改造

水泵接合器设置范围

下列场所的室内消火栓给水系统应设置消防水泵接合器：

1.高层民用建筑；

2.设有消防给水的住宅、超过五层的其他多层民用建筑；

3.超过2层或建筑面积大于10000㎡的地下或半地下建筑(室)、室内消火栓设计流量大于10L/s平战结合的人防工程；

4.高层工业建筑和超过四层的多层工业建筑；

5.城市交通隧道。

水泵接合器类型

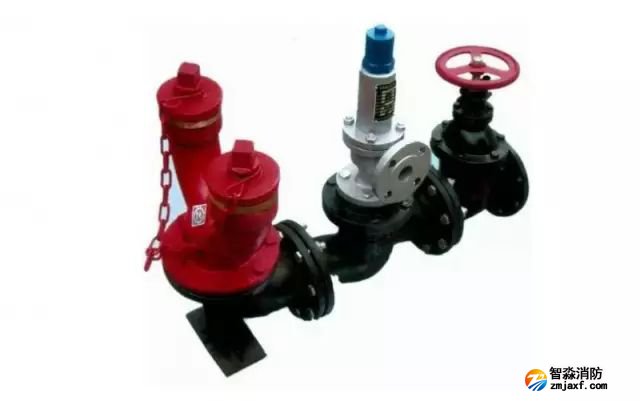

地上式水泵接合器

地下式水泵接合器

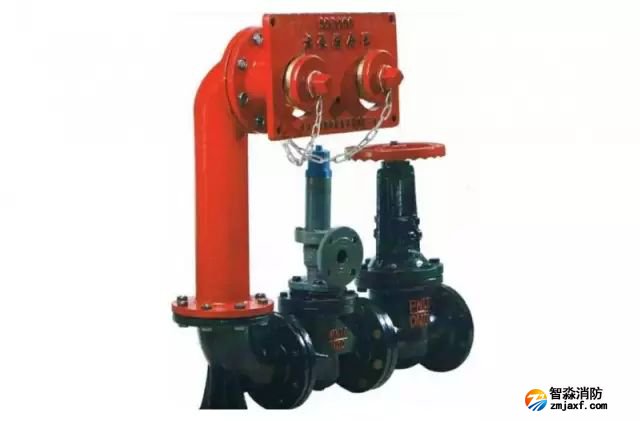

墙壁式水泵接合器

多用式水泵接合器



水泵接合器的设置数量

消防水泵接合器的给水流量宜按每个10L/s～15L/s计算。每种水灭火系统的消防水泵接合器设置的数量应按系统设计流量经计算确定，但当计算数量超过3个时，可根据供水可靠性适当减少。

水泵接合器构造

水泵接合器是由阀门、安全阀、止回阀、栓口放水阀以及联接弯管等组成。水泵接合器的组件排列次序应合理，从给水方向，依次是栓口放水阀、止回阀、安全阀、阀门 。

栓口放水阀是放掉栓口内的余水，防止腐蚀和冰冻

止回阀的作用是防止水倒流

安全阀是防止水压过大造成管道破坏

阀门是管道维修时作开关作用

水泵接合器的使用方法

一般水泵接合器的使用方法是直接把水泵接合器的阀门打开，连接消防水带，直接加压供水，多用式水泵接合器使用时需要把进水阀口打开，再把旋转阀门打开方可向管网内供水。





水泵接合器设置要求



1.临时高压消防给水系统向多栋建筑供水时，消防水泵接合器应在每座建筑附近就近设置。

2.消防水泵接合器的供水范围，应根据当地消防车的供水流量和压力确定。

3.消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器；当建筑高度超过消防车供水高度时，消防给水应在设备层等方便操作的地点设置手抬泵或移动泵接力供水的吸水和加压接口。

4.水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15m，并不宜大于40m。

5.墙壁消防水泵接合器的安装高度距地面宜为0.70m；与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方；地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0.40m，且不应小于井盖的半径。

6.水泵接合器处应设置永久性标志铭牌，并应标明供水系统、供水范围和额定压力。
