气体灭火系统原理图和组件设置位置以及功能汇总！
气体灭火系统原理图和组件设置位置以及功能汇总！

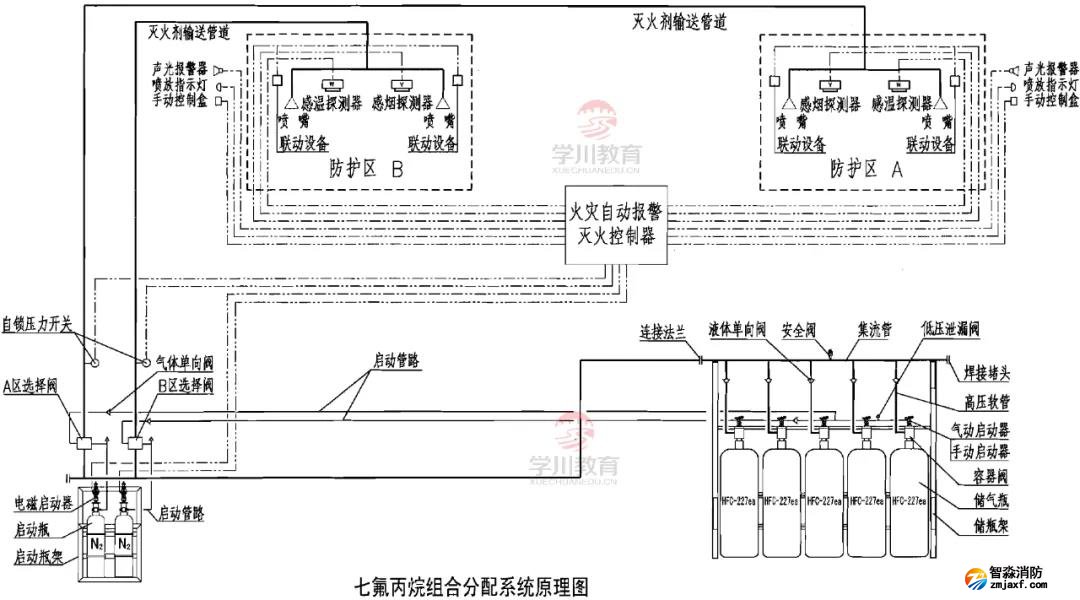

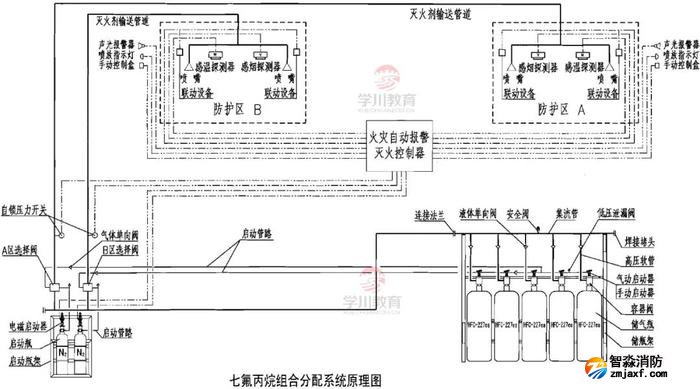

一、七氟丙烷组合分配灭火系统原理图：

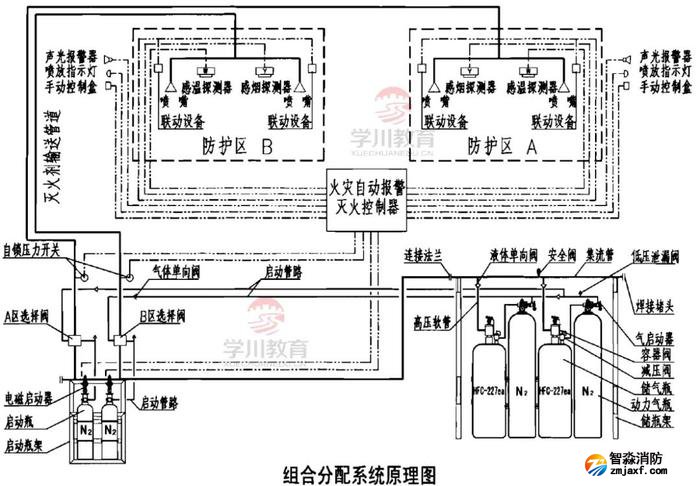

二、外贮压式七氟丙烷组合分配灭火系统原理图：
三、IG-541组合分配系统原理图：

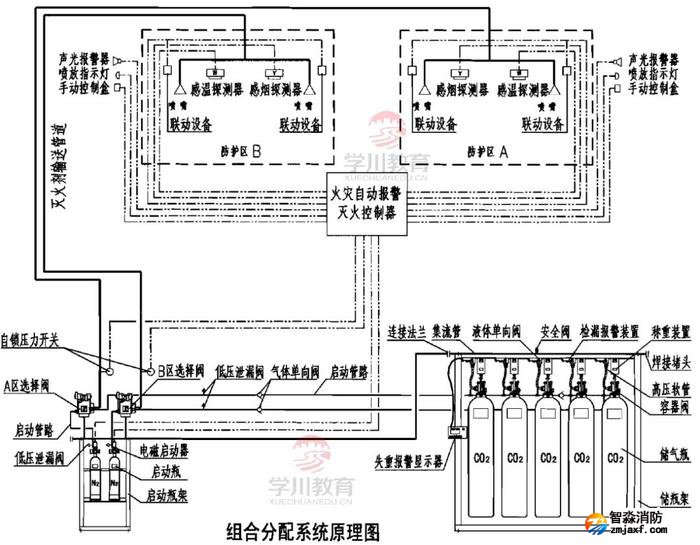

四、高压二氧化碳组合分配系统原理图：
五、灭火系统主要组件功能汇总：
七氟丙烷、IG-541、高压CO2、三氟甲烷、IG-100灭火系统主要组件功能
| 序号 | 组件名称 | 主 要 功 能 |
| 1 | 储气瓶 | 贮存灭火剂(内贮压式七氟丙烷气瓶还要充装动力气体N2 ) |
| 2 | 启动瓶 | 贮存系统启动气体(N2) ,通过启动管路打开储气瓶容器阀 |
| 3 | 电磁启动器 | 接收火灾自动报警灭火控制器输出信号，打开启动瓶容器阀，释放启动气体 |
| 4 | 气启动器 | 在启动气体作用下打开储气瓶容器阀，释放灭火剂 |
| 5 | 液体单向阀 | 使灭火剂只能往防护区单向流动，防止倒流回储气瓶 |
| 6 | 气体单向阀 | 用于组合分配系统，使启动气体只能打开相应防护区的灭火剂储瓶 |
| 7 | 低压泄漏阀 | 释放平时缓慢泄漏出的启动气体，防止其积聚后引起系统误动作 |
| 8 | 安全阀 | 当集流管内灭火剂压力过高时阀内安全膜片自动爆破泄压，保证系统安全 |
| 9 | 减压装置 | 对汇集在集流管内的高压灭火剂进行减压，控制灭火剂的输送压力 |
| 10 | 选择阀 | 用于组合分配系统，使灭火剂流向对应的防护区 |
| 11 | 自锁压力开关 | 灭火剂喷放时，将信号反馈到火灾自动报警灭火控制器。也称压力开关、压力信号发生器 |
| 12 | 火灾自动报警灭火控制器 | 实施火灾自动报警功能，并发出灭火指令 |
| 13 | 喷嘴 | 喷放灭火剂，实施灭火 |
| 14 | 火灾探测器 | 自动探测火灾信号．并反馈到火灾自动报警灭火控制器 |
| 15 | 手动控制盒 | 实施系统手动控制和紧急停止操作 |
| 16 | 喷放指示灯 | 提示火灾现场外部人员灭火剂正在喷放，不得进入肪护区 |
| 17 | 声光报警器 | 系统探测到火警后自动发出声、光报警信号 |
| 18 | 称重装置 | 用于高压CO2、三氟甲烷灭火系统，检测灭火剂储瓶泄漏情况 |
| 19 | 失重报警显示器 |
用于高压CO2、三氟甲烷灭火系统，接收称重装置检测信号并及时报警 |
