消防给水系统各类常用管件、阀门图解！图文并茂，不怕你不懂！

消防给水系统常用管件、阀门图解

消防给水系统中常用的管道的材质可分为：球墨铸铁管、钢丝网骨架塑料复合管、加厚钢管、无缝钢管；

常用的链接方法有：沟槽连接、法兰、焊接、螺纹、卡压；

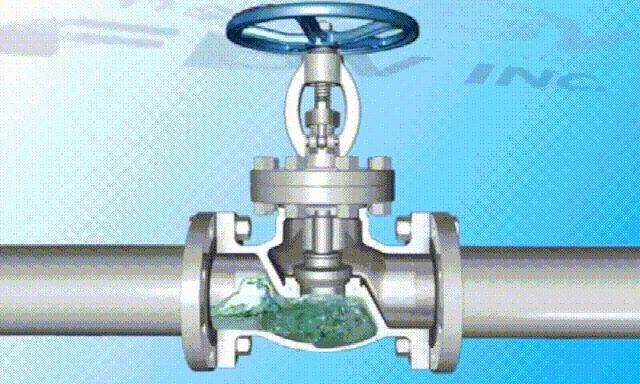

常用的阀门有：截止阀、闸阀、蝶阀、球阀、止回阀；

这些管件和阀门在我们平时生活总或多或少都见过，但只是有些东西我们见到了可能不知道这些东西是什么。今天小编带着大家来认识认识这些管件和阀门和在规范中对于管道、阀门、链接的一些要求，

一、阀门

1.消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆阀门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀门；

2.消防水泵的出水管上应设止回阀、明杆闸阀；当采用蝶阀时，应带有自锁装置；当管径大于DN300时，宜设置电动阀门；

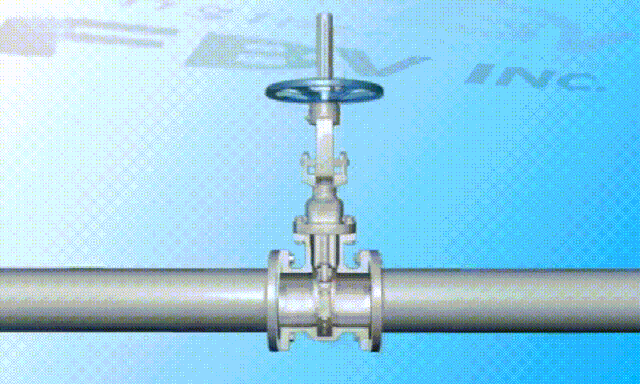

（1）明杆闸阀

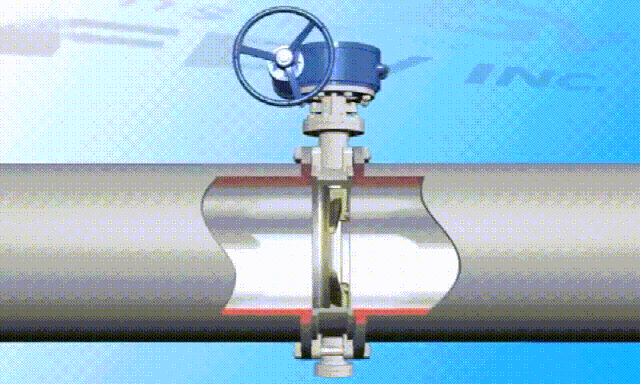

（2）带自锁装置的蝶阀

（3）暗杆阀门

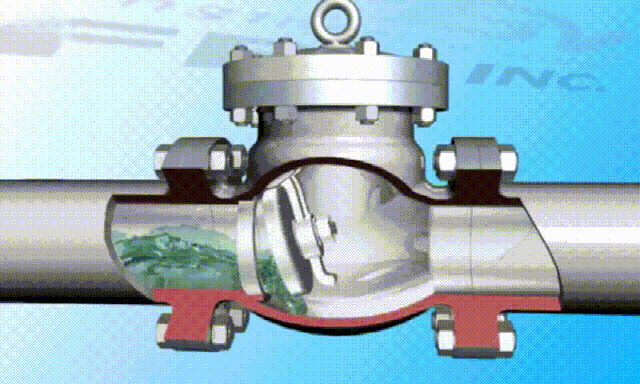

（4）止回阀

二、埋地管道

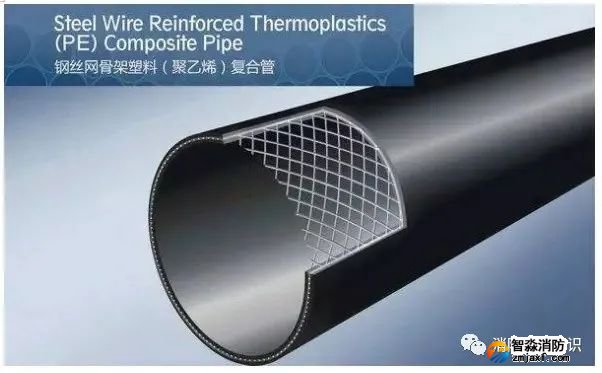

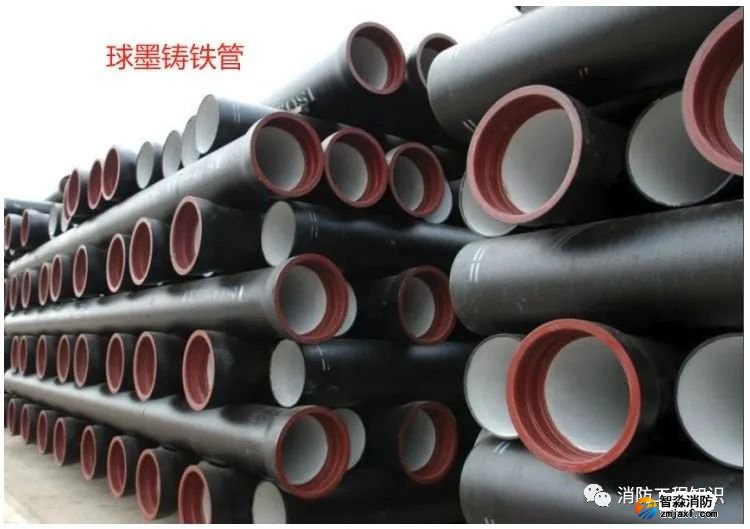

1.埋地管道当系统工作压力不大于1.20MPa时，宜采用球墨铸铁管或钢丝网骨架塑料复合管给水管道；

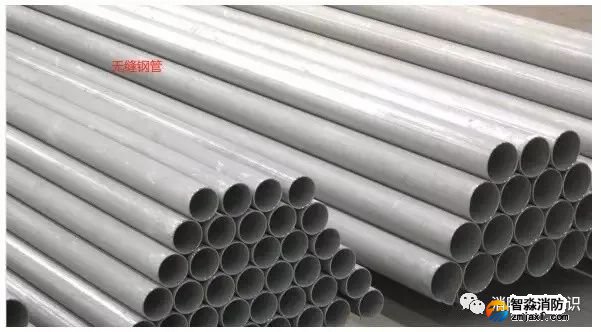

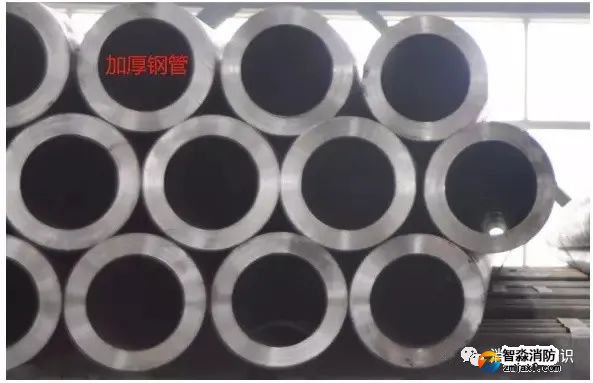

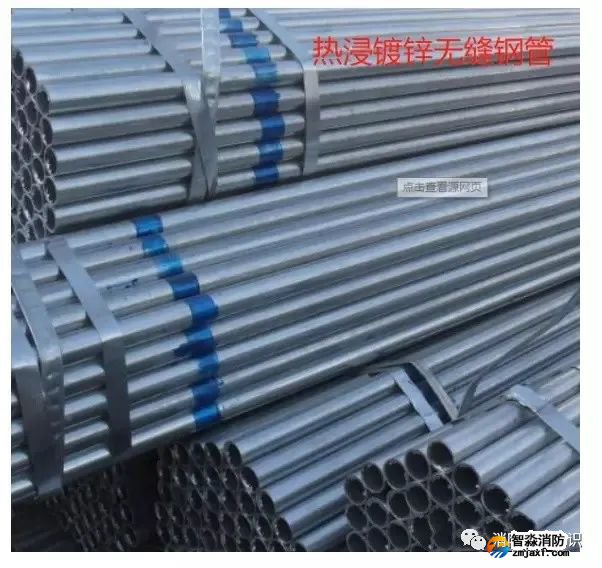

2.当系统工作压力大于1.20MPa 小于1.60MPa时，宜采用钢丝网骨架塑料复合管、加厚钢管和无缝钢管；

3.

二、架空管道

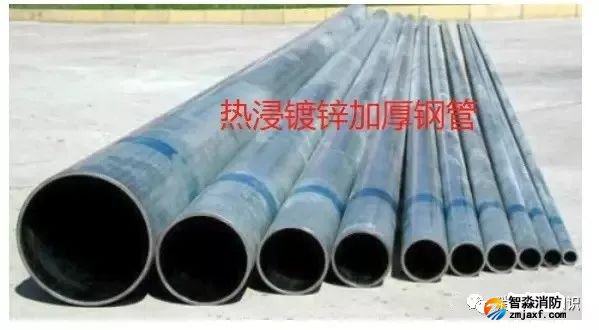

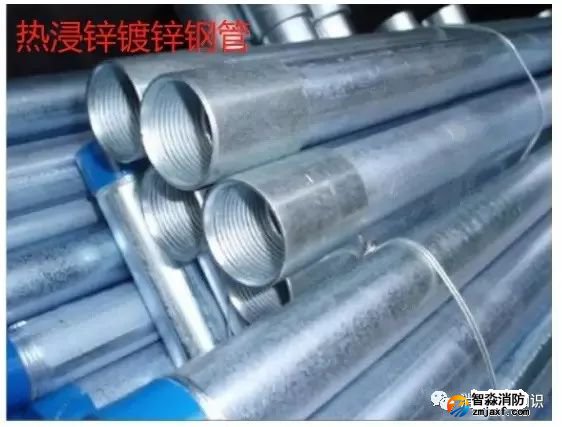

1.架空管道当系统工作压力小于等于1.20MPa 时，可采用热浸锌镀锌钢管；

2.

3.

三、埋地

钢管连接

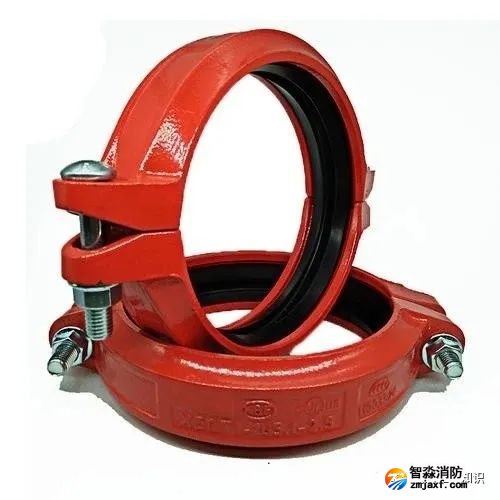

埋地钢管连接宜采用沟槽连接件（卡箍）和法兰，当采用沟槽连接件连接时，公称直径小于等于DN250的沟槽式管接头系统工作压力不应大于2.50MPa，公称直径大于或等于DN300的沟槽式管接头系统工作压力不应大于1.60MPa。

四、架空管道的连接

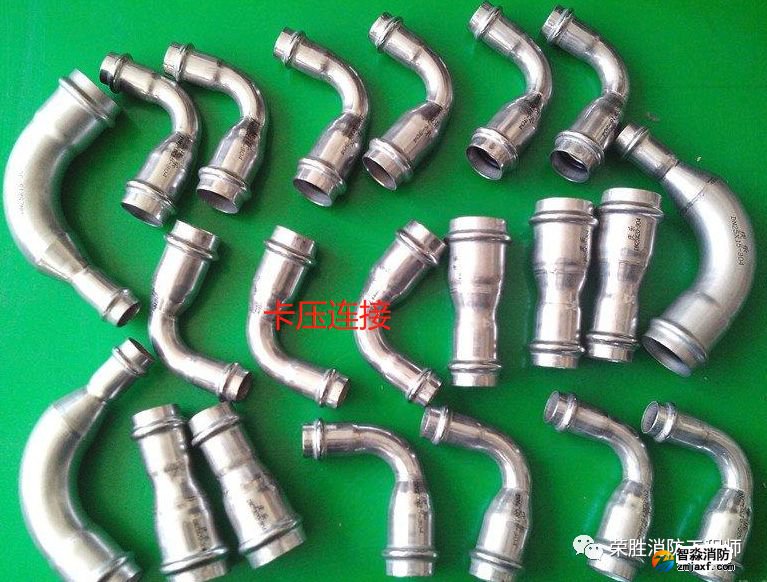

架空管道的连接宜采用沟槽连接件（卡箍）、螺纹、法兰、卡压等方式，不宜采用焊接连接。当管径小于或等于DN50时，应采用螺纹和卡压连接，当管径大于DN50时，应采用沟槽连接件连接、法兰连接，当安装空间较小时应采用沟槽连接件连接。
