前言：

大家好，我是智淼消防工程安装。我会经常发一些拓扑图的，这样的有助于我们了解这个系统的架构，也有助于我们做方案，尤其对新人学习，这个素材是太重要了。其实它的作用在于我们不用文字去叙述了，直接发图片给业主，更加直观明了，今天分享几十个拓扑图和学习图片，价值连城，收集不易，希望对大家有所帮助。

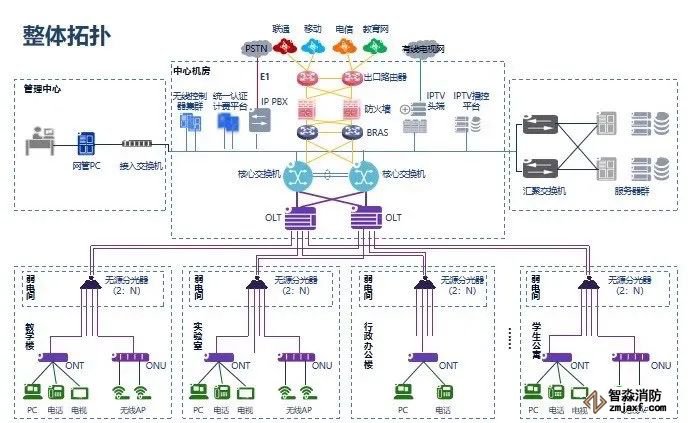

正文：

为了更好的让新人理解每张图片的含义，我对每一张图片简单的介绍一下。

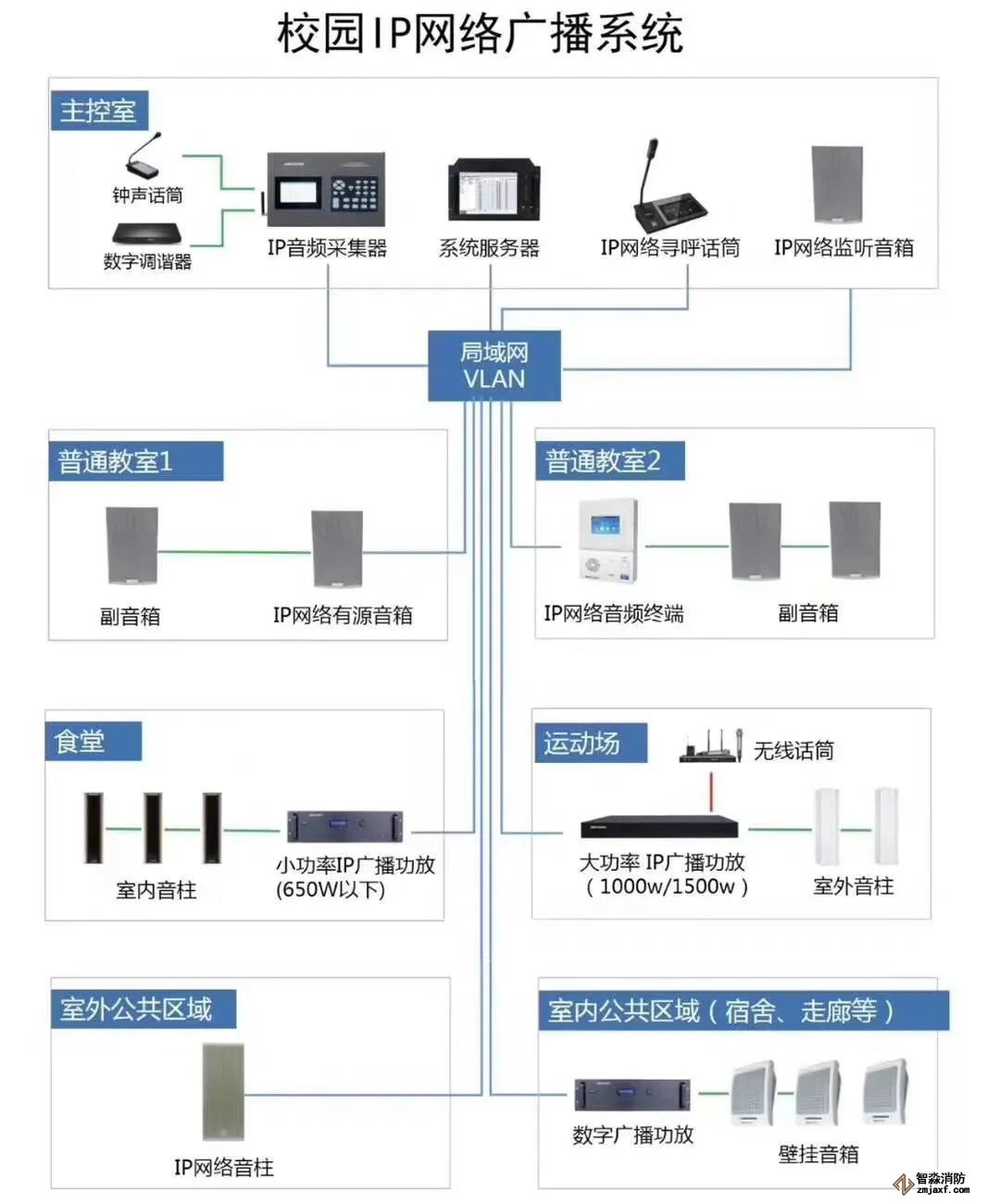

1、校园IP网络广播系统图

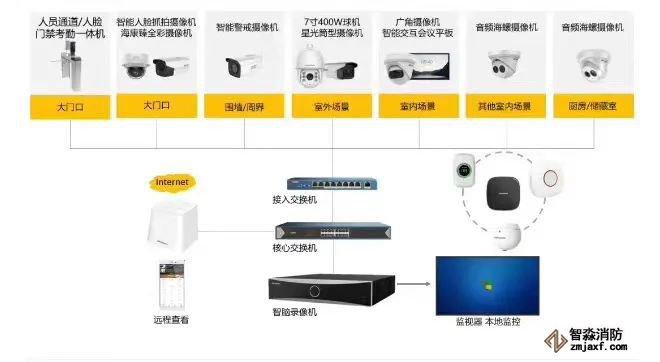

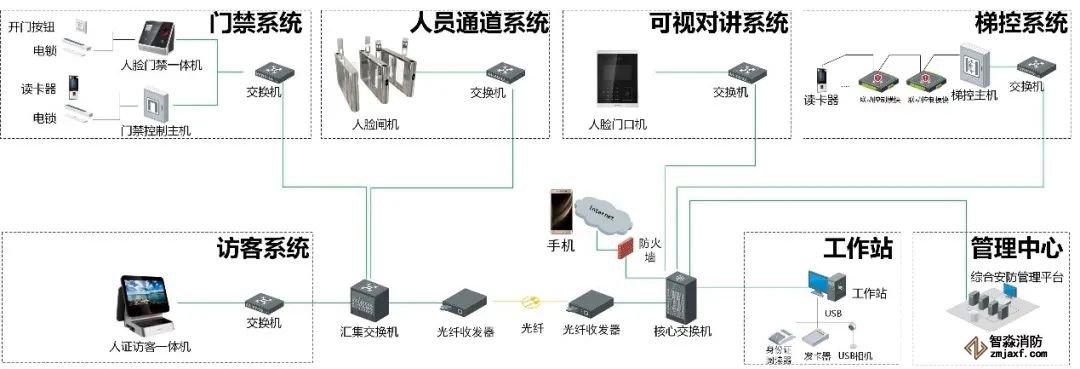

2、安防系统拓扑图，包含了门禁及监控系统

3、智慧灯杆拓扑图，以后这样的项目会越来越多

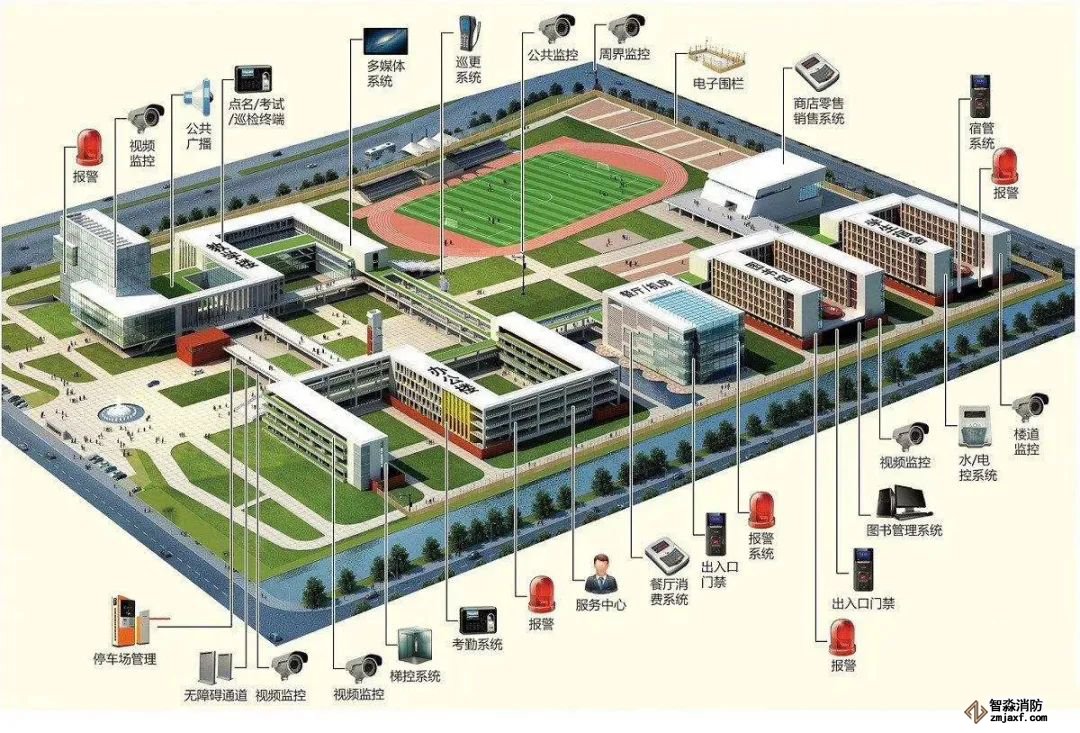

4、智慧校园建设详细分析图

5、全光网络拓扑图，全光网络虽然很火，但是用的还是比较少。

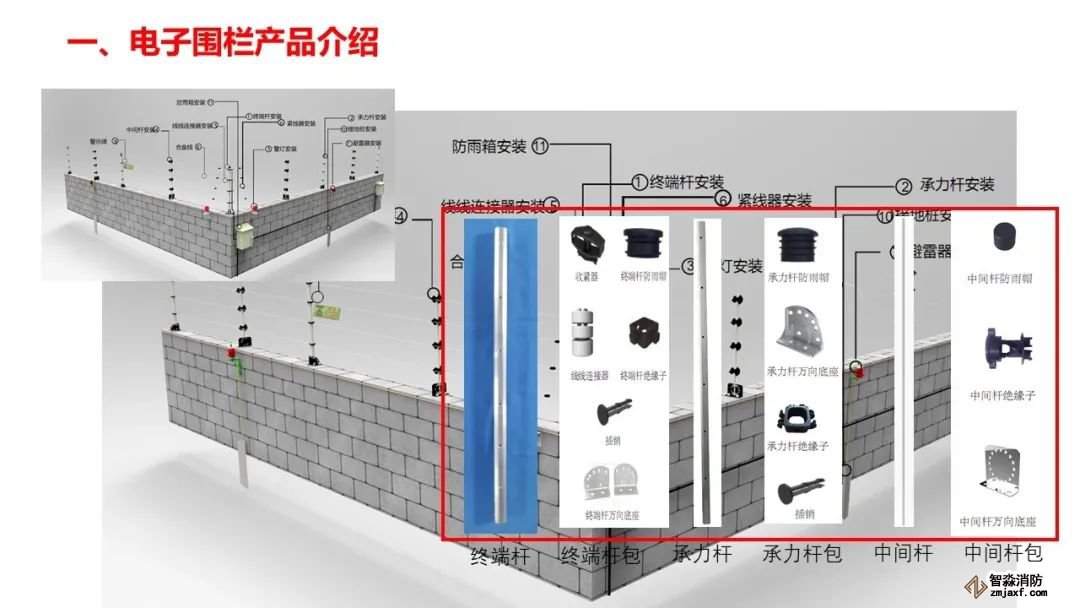

6、电子围栏系统整体架构

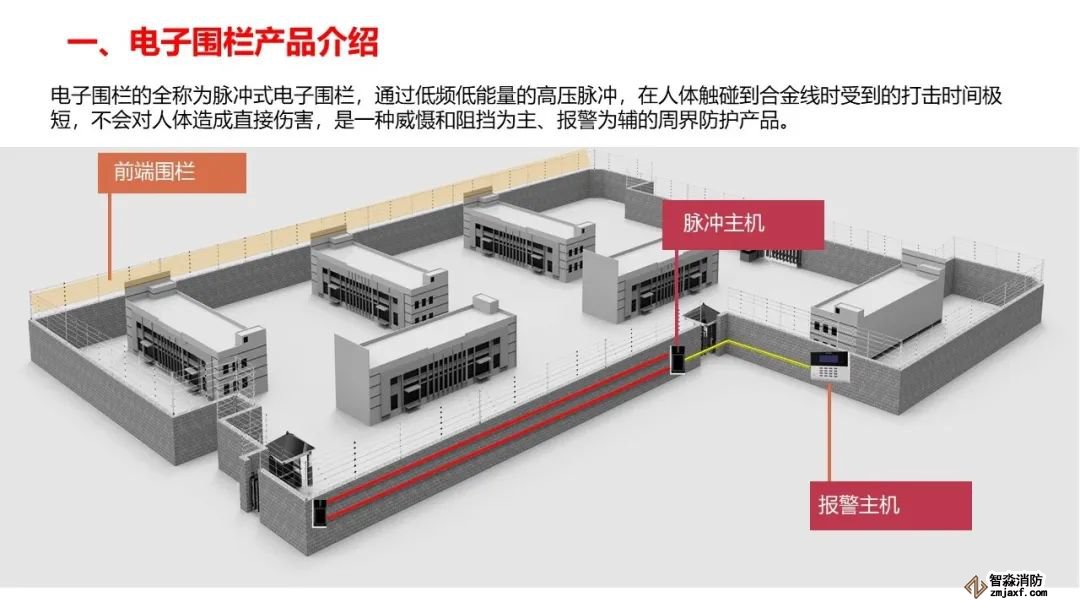

7、电子围栏系统平面示意图

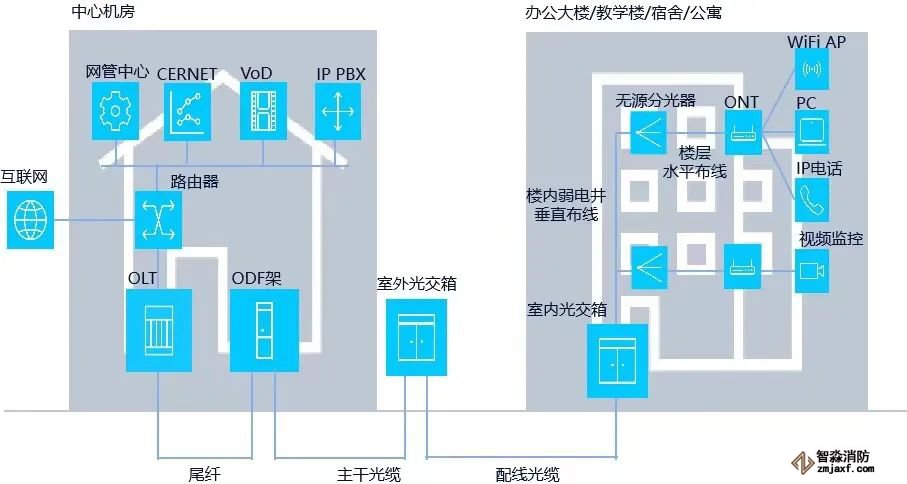

8、全光网络连接示意图

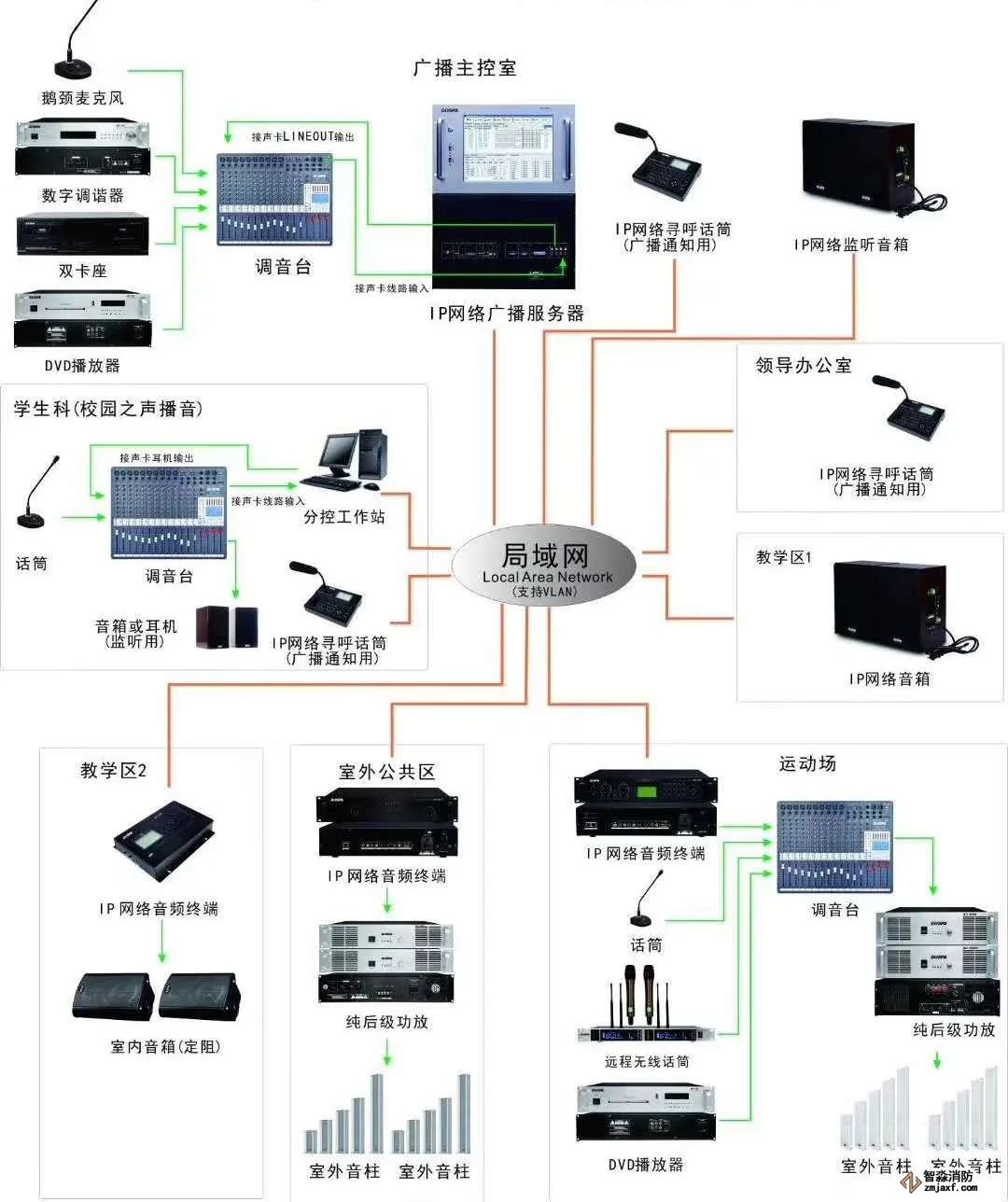

9、校园项目公共广播系统图

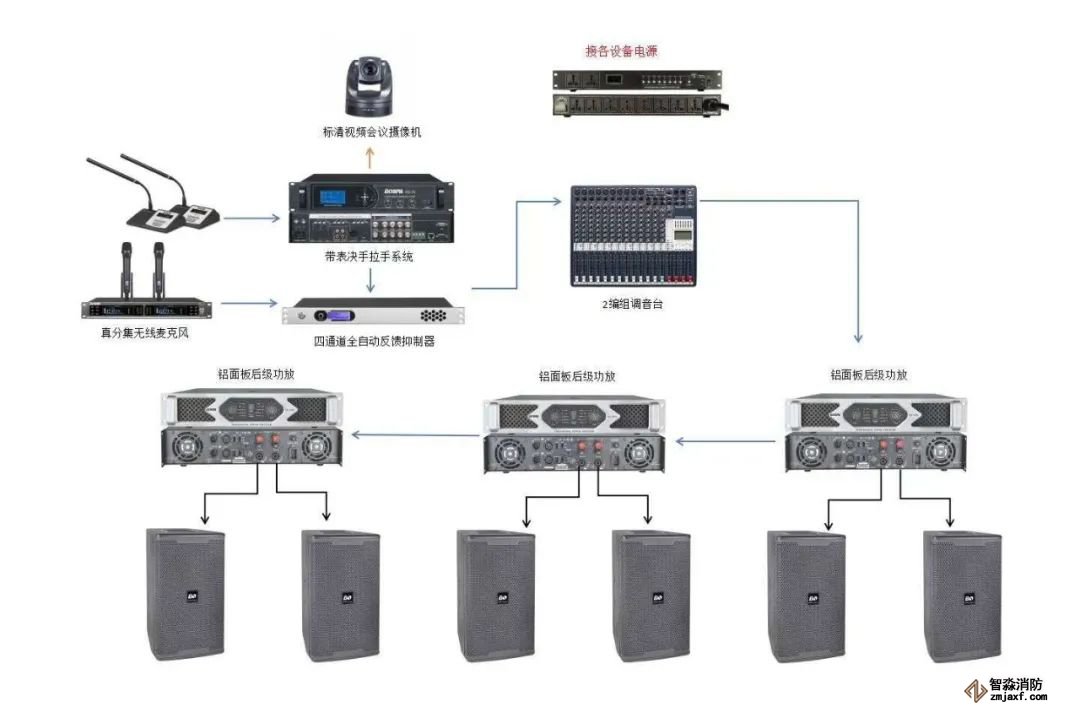

10、一般的公共广播系统拓扑图，通用性的

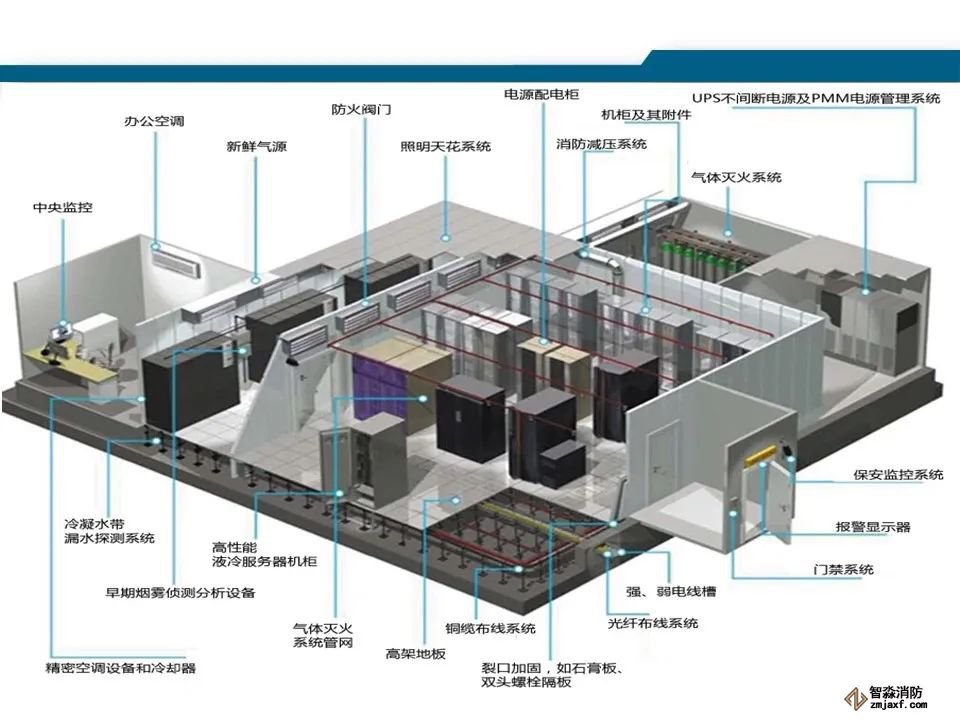

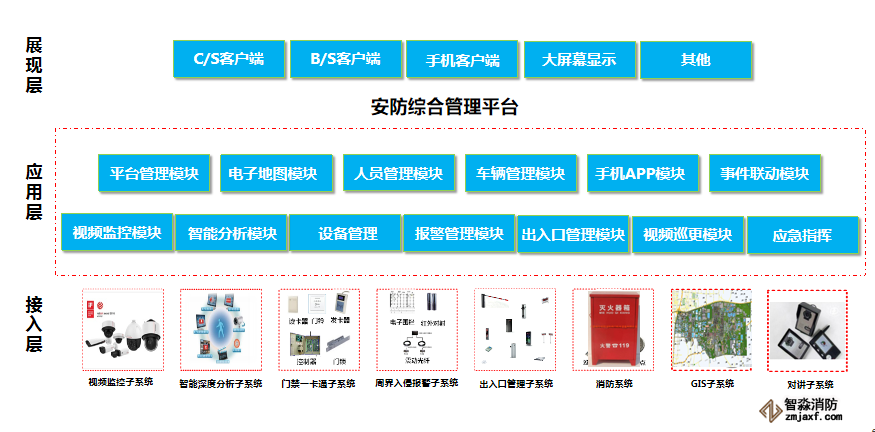

11、机房工程拓扑图，这个图学习机房工程非常好。

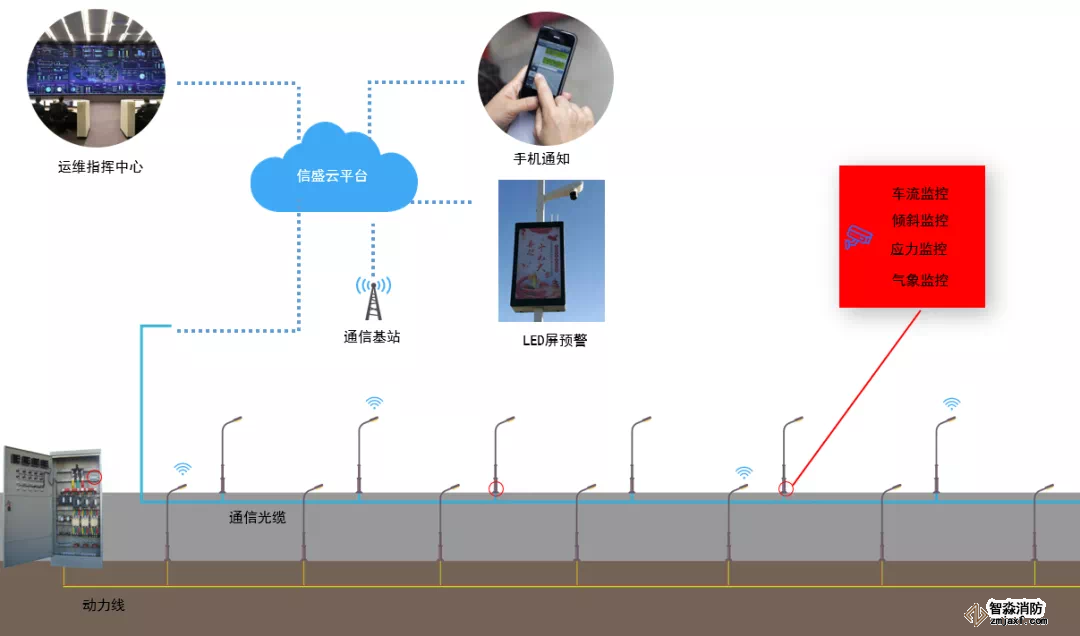

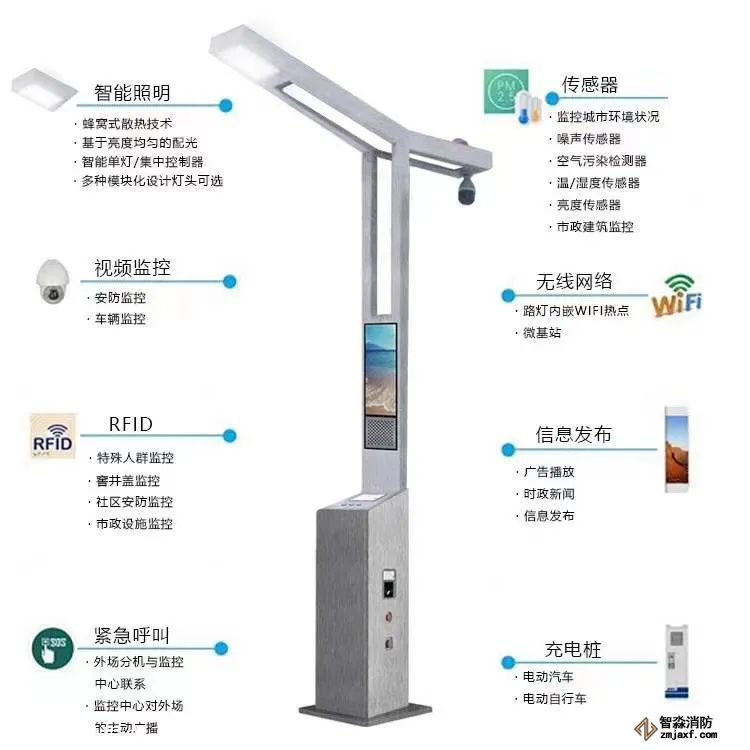

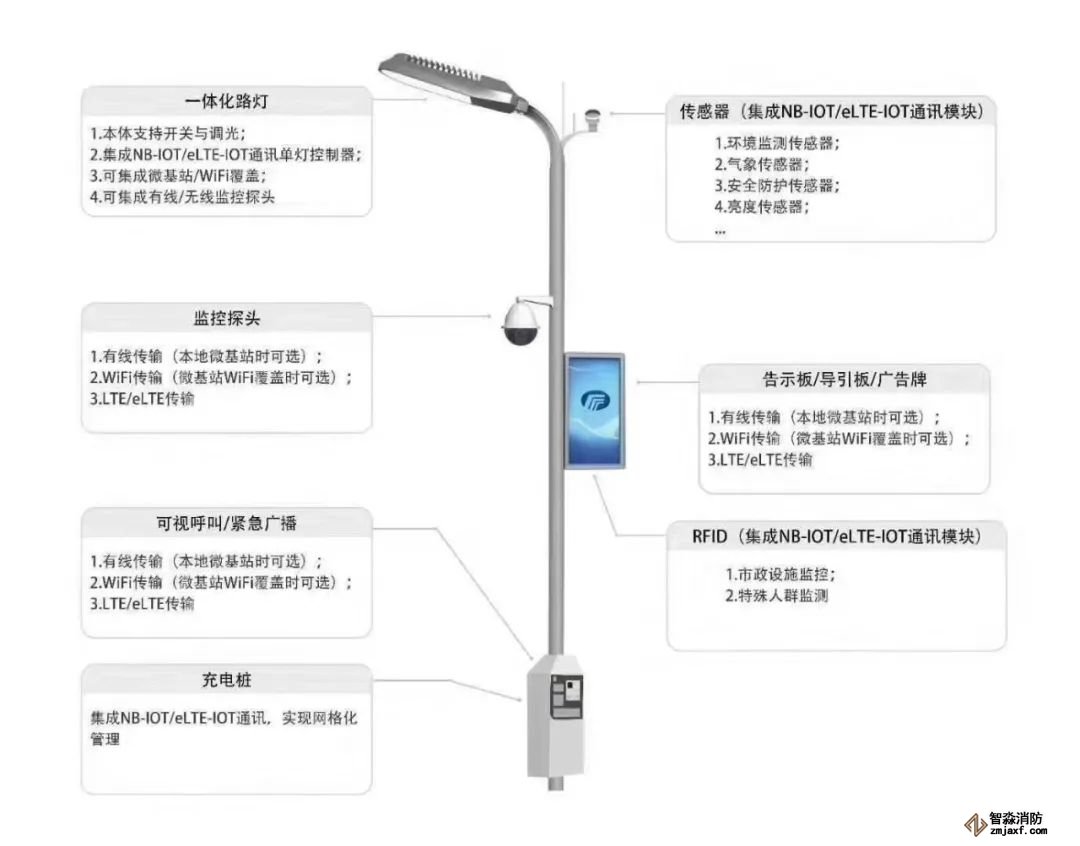

12、智慧灯杆功能图

13、智慧灯杆分解图

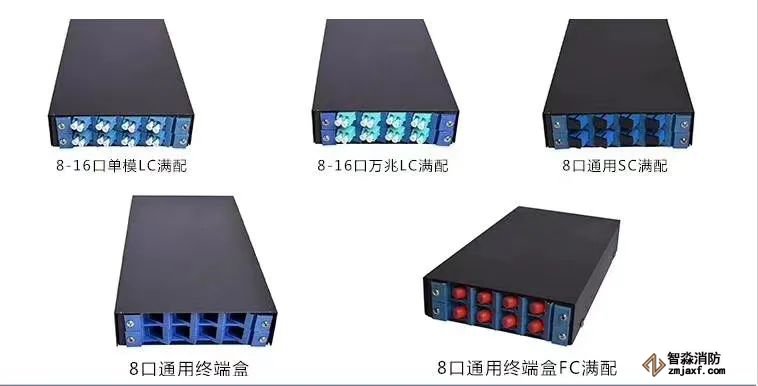

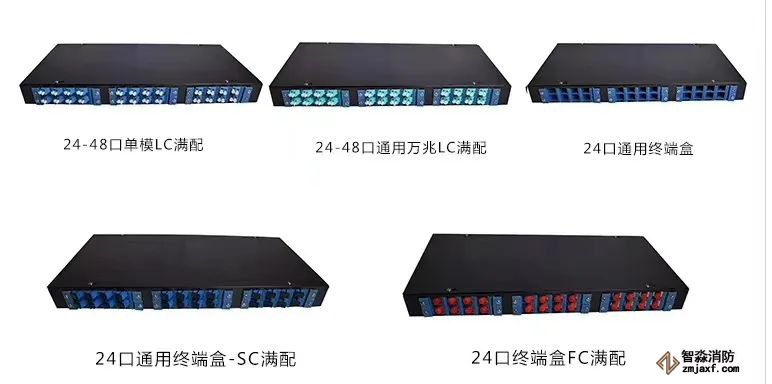

14、各种类型的光端盒

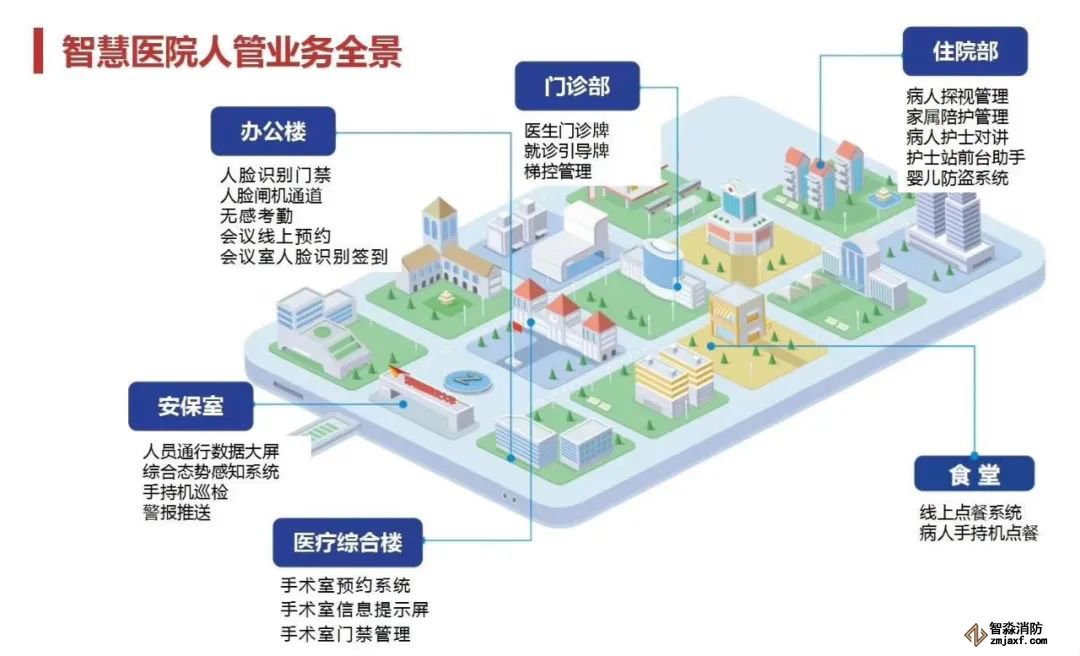

15、智慧医院的室外弱电配置图

16、智慧校园人管业主全景规划

17、安防综合管理平台整体架构

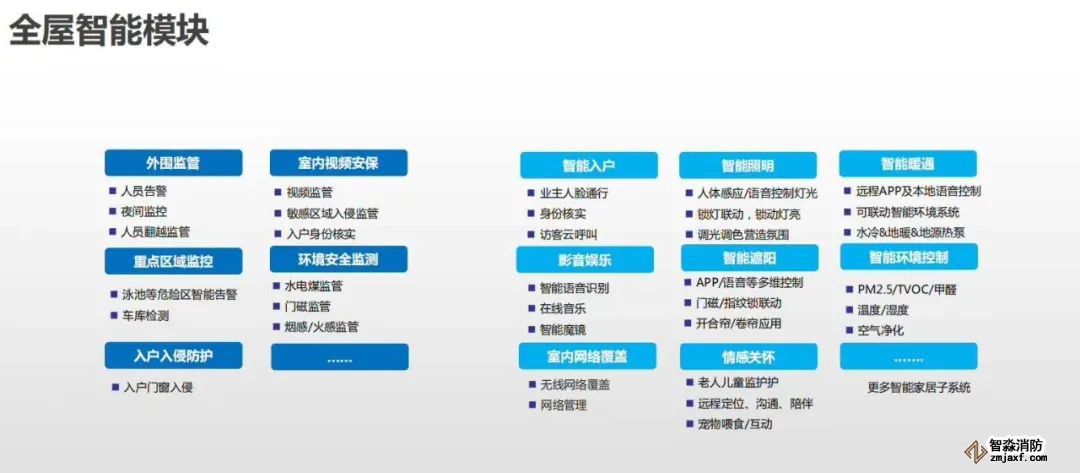

18、智能家居模块组成

19、一卡通拓扑图

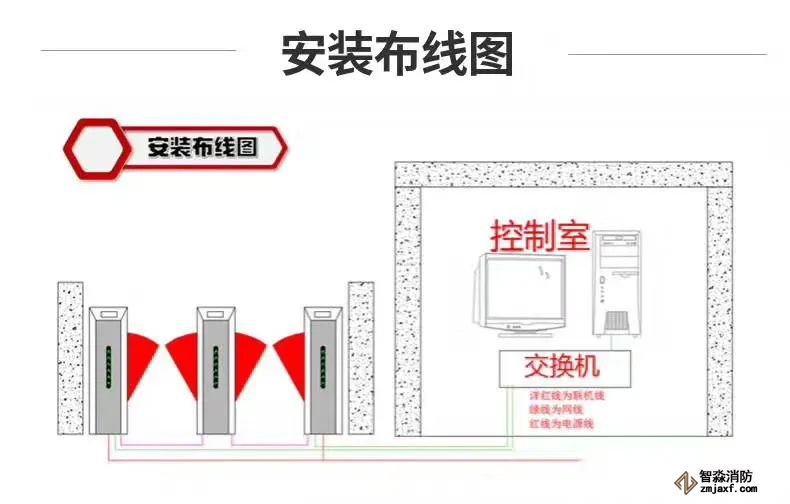

20、人员通道管理布线图

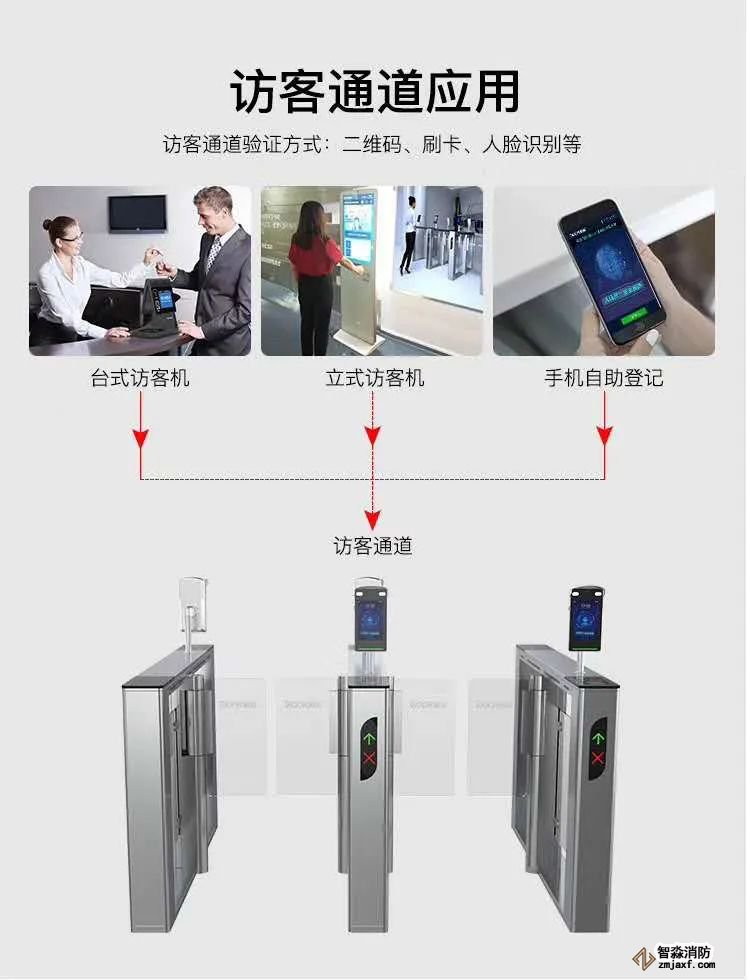

21、访客通道的应用分析

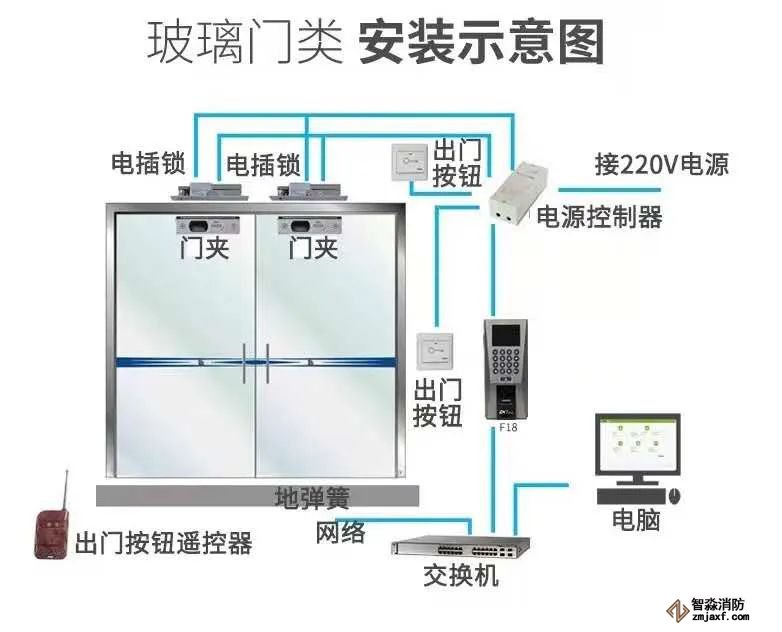

22、玻璃门类的安装示意图

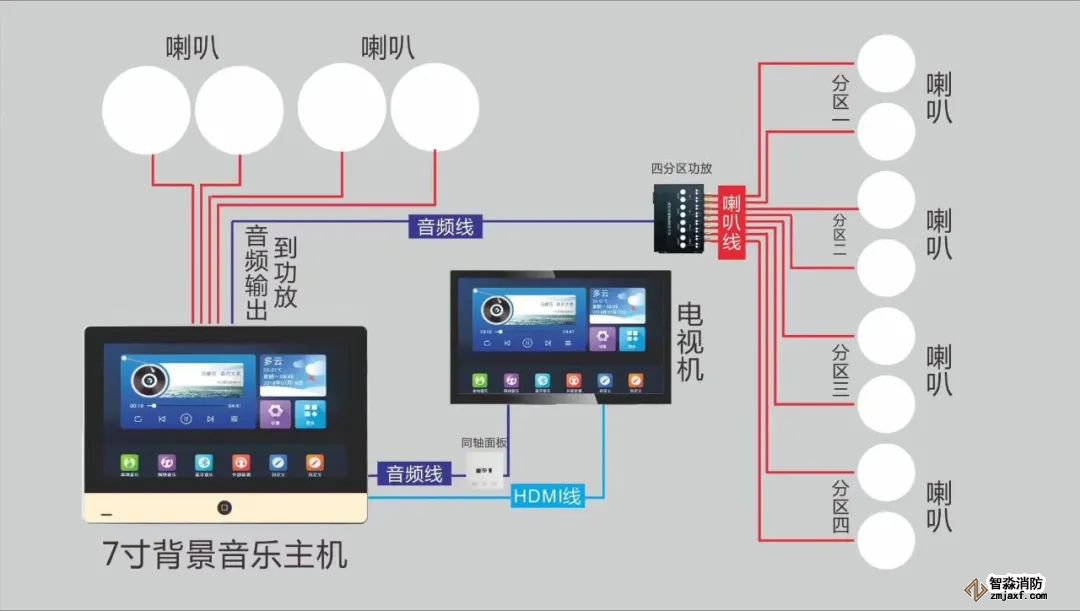

23、家庭背景音乐的连接示意图

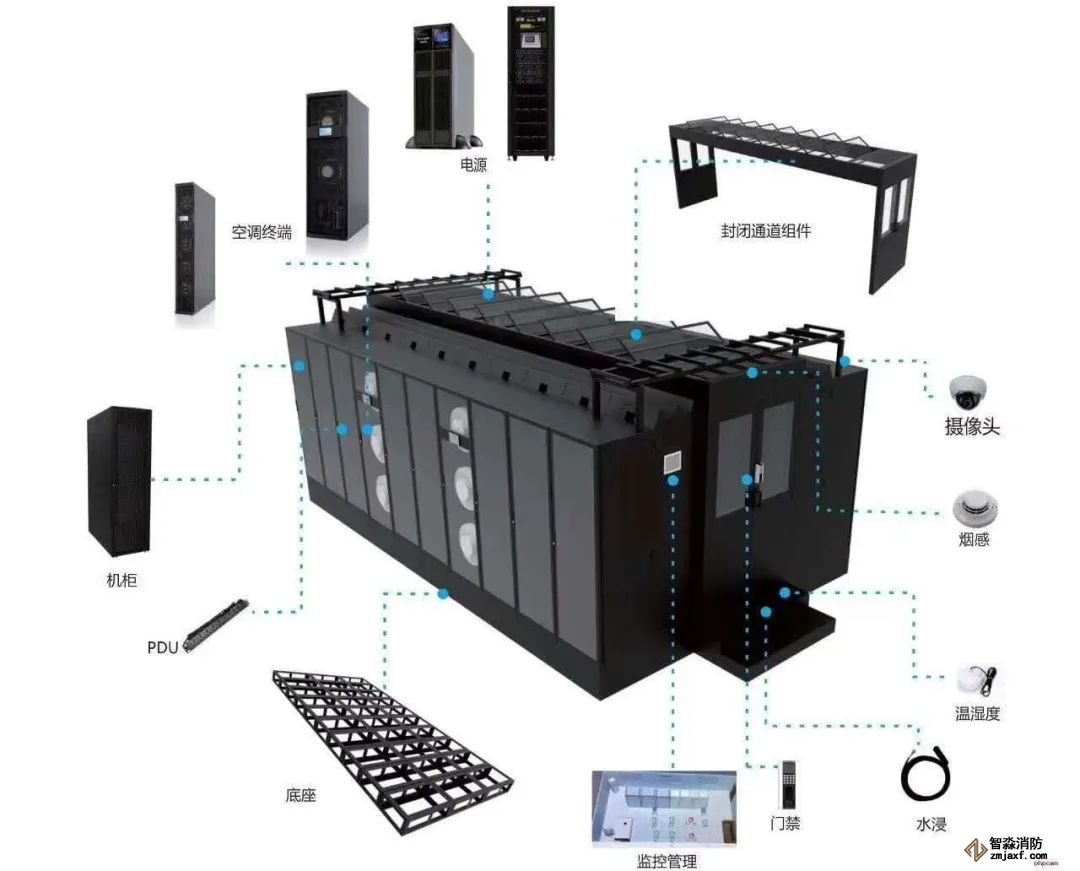

24、模块化机房组成

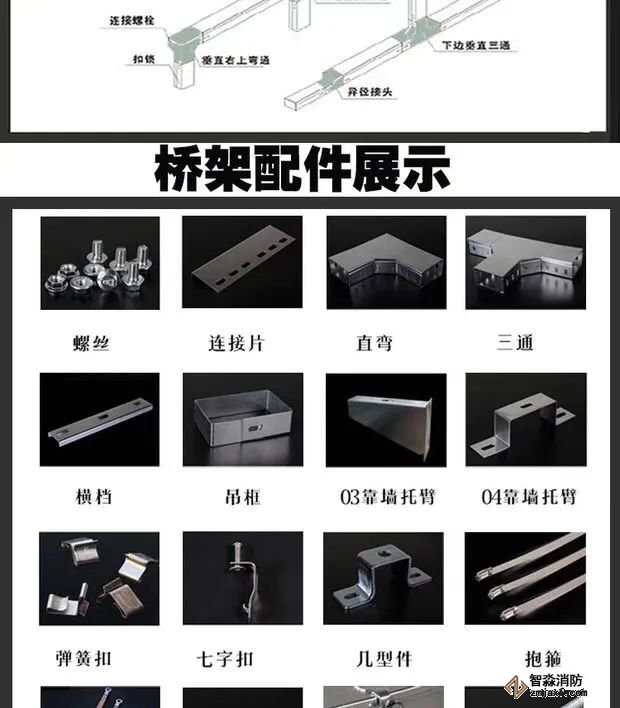

26、弱电桥架配件图

总结：

以上图片包含的东西，你都会的话，说明你是一个老司机了，如果不会的话，还是要学习一下的，尤其作为公司新员工学习图片是可以的。
