技术解答之应急照明和疏散指示系统-2

01 系统间产品接线的线径推荐？

四线制：

集中电源到分配电装置：

电源线（WDZN-BYJ-2*6mm-SC25）

通讯线（NH-RVSP2*1.5mm-SC20）

消防应急灯具：

电源线（WDZN-BYJ-2*2.5mm）

信号线（NH-RVSP-2*1.5mm 双绞线）

地埋式消防应急灯具（阻燃防水橡胶电缆）：

电源线（WDZN-BYJ-2*2.5mm）

信号线（NH-RVSP-2*1.5mm 双绞线）

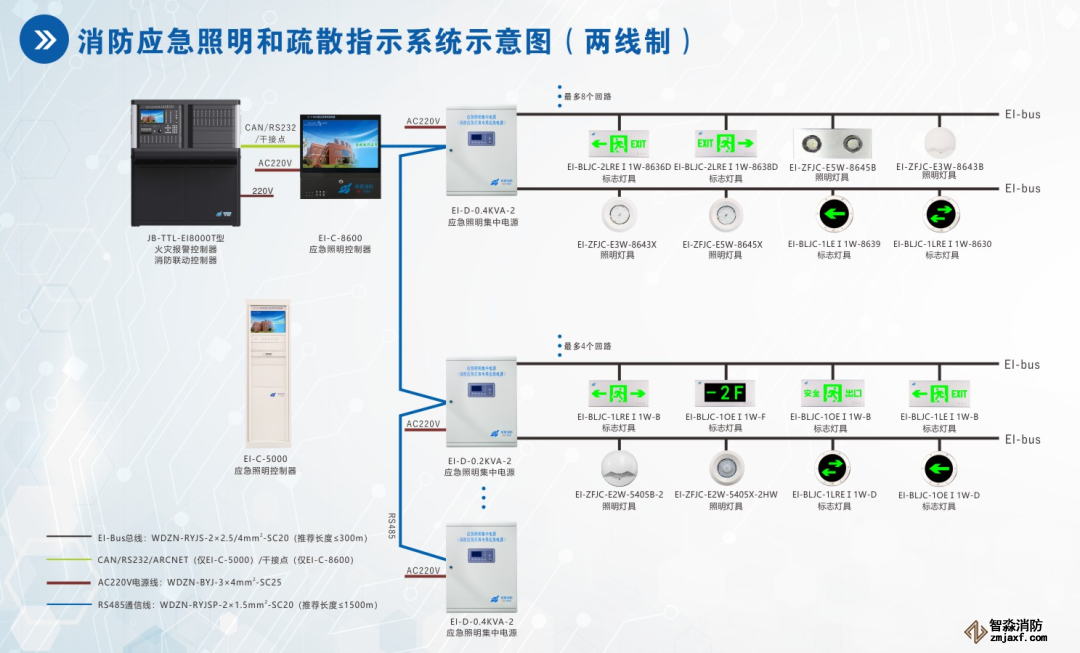

二线制：

集中电源直接与消防应急灯具：

信号线（WDZN-RYJS-2*2.5/4mm）

02系统线路敷设注意事项

四线制系统和两线制系统应急照明控制器和应急照明集中电源的通讯干线 （RS485 通讯线），走弱电井（弱电架桥），采用 NH-RVSP-2*1.5mm 屏蔽双绞线。

 注:（1）RS485 通讯线需采用“手拉手”方式连接；

     （2）当实际工程不便于全部采用“手拉手”方式连接，可局部采用，再通过 J-EI6412 网络集线器和控制器连接

03 灯具回路布线方式？

04 四线制灯具电源线布线

灯具电源线可采用任意方式布线，但推荐串联布线方式，四线制要求线路末端电压应满足灯具工作要求。

05 标志灯具点亮，但控制器上报光源故障？

06 系统应急启动后，照明灯具闪烁？

一般为启动后导致末端电压不足。

07 可以查看集中电源状态，却无法登录灯具？

1、接口保护板损坏；

2、灯具接线故障（最常见），即总线和 24V 线短接故障。
