总线控制盘、多线控制盘的区别及应用-火灾自动报警系统

总线控制盘主要解决总线控制设备的快捷操作控制问题；多线控制盘主要解决重要设备（消防水泵、防烟和排烟风机等）的直接手动控制问题。（请结合文末视频理解）

一、总线控制盘

1、根据规范要求，消防联动控制器应具有对每个受控设备进行手动控制的功能。总线控制盘为启动和停止总线（控制）设备提供了一种便捷的操作方式，可以代替繁琐的菜单操作。

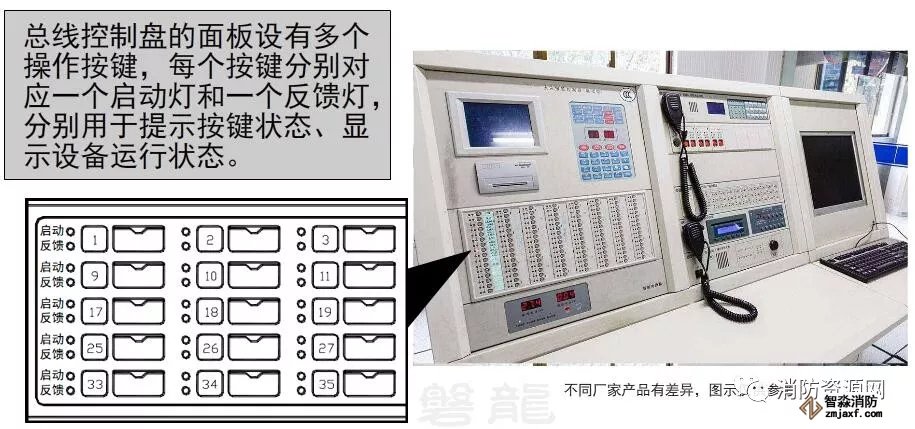

2、总线控制盘的面板设有多个操作按键，每个按键分别对应一个启动灯和一个反馈灯，分别用于提示按键状态、显示设备运行状态。总线控制盘的每个按键，均可通过编程实现对各类、 各分区、 各具体部件的控制。（注：不同厂家功能有所区别）

3、虽然规范并没有强制要求设置总线控制盘，但在很多情况下，对于一些需要及时操作的受控设备，尤其是分区控制的多个设备，需要通过总线控制盘才能有效控制。

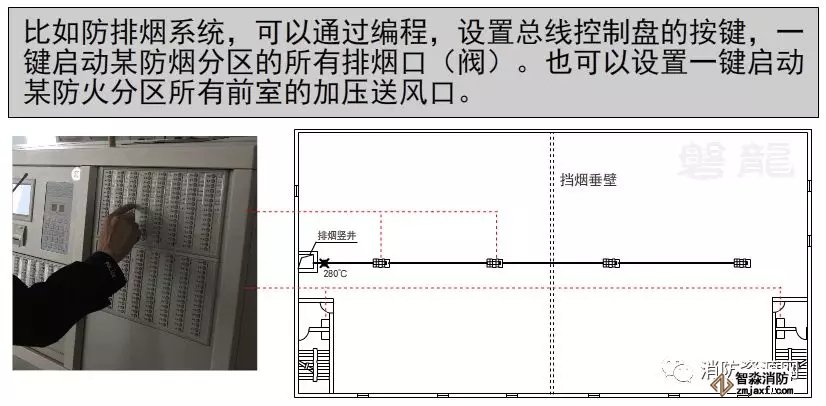

比如：对于防排烟系统，可以通过编程，设置总线控制盘的按键，一键启动某防烟分区的所有排烟口（阀）。也可以设置一键启动某防火分区所有前室的加压送风口。

二、多线控制盘

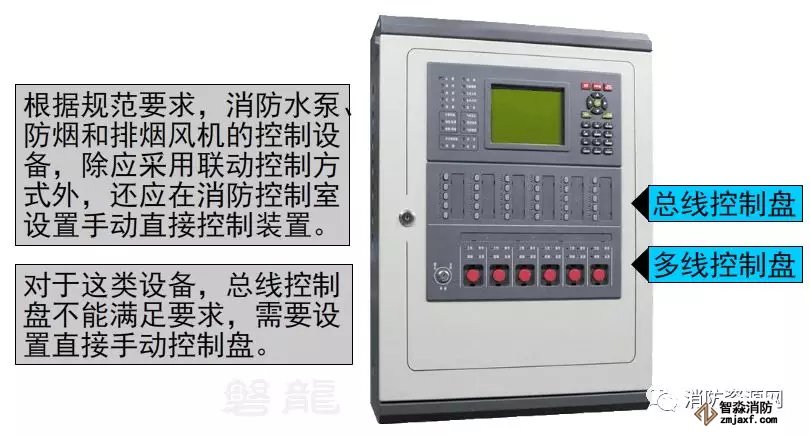

根据规范要求，消防水泵、防烟风机、排烟风机等重要设备，应具备在消防控制室（或值班室）手动直接控制的功能。这个功能总线控制盘不能满足要求，需要通过消防联动控制器的多线控制盘（也称为直接手动控制单元、直接手动控制盘）实现，多线控制盘的启停按钮应通过专用线路与消防水泵、防烟风机、排烟风机的现场控制柜连接。

雨淋阀组、水幕系统的相关控制阀组、预作用阀组以及预作用系统快速排气阀入口前的电动阀等，也应能够通过消防控制室（或值班室）消防联动控制器的直接手动控制单元直接启动，通过专用线路连接。

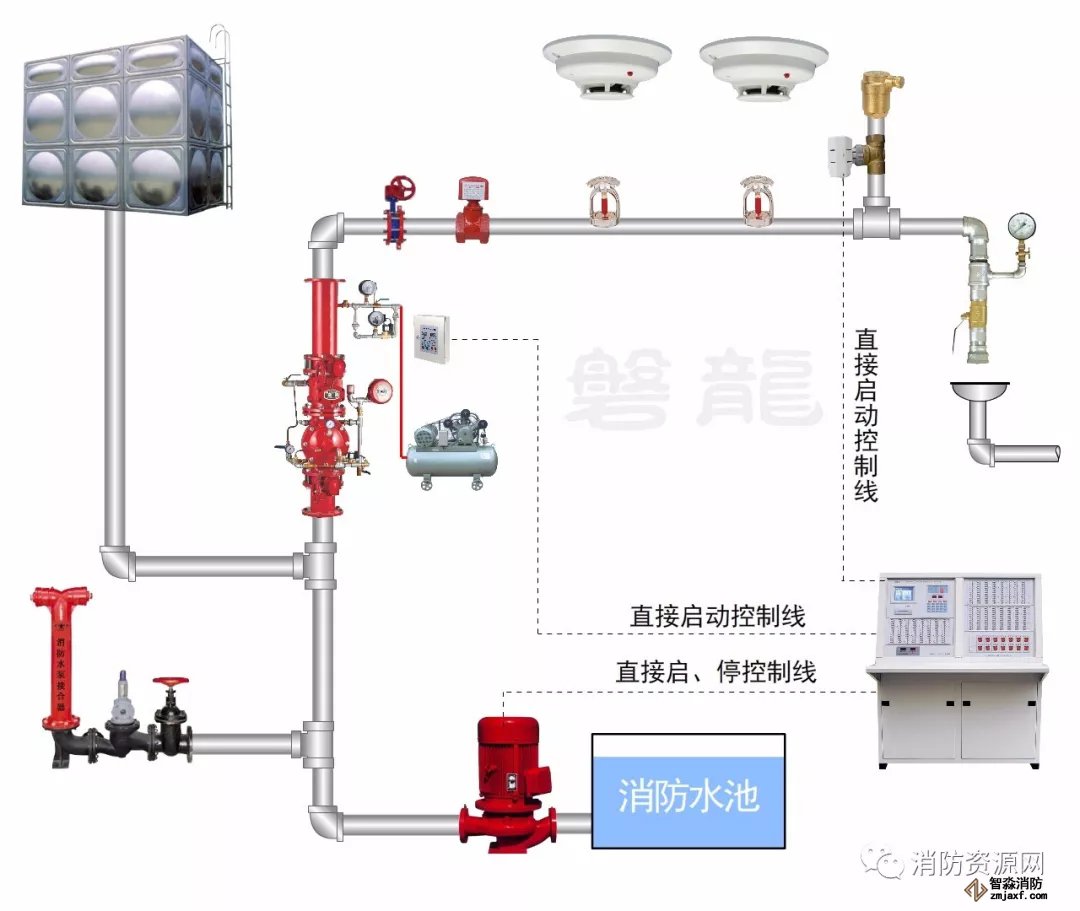

示例：如图所示的预作用系统中，预作用阀组的启动装置、快速排气阀入口前的电动阀以及消防泵组的启动柜，应分别采用专用线路连接至火灾报警联动控制器的多线控制盘，实现手动直接控制。

附：需要通过多线控制盘进行直接手动控制的主要设备一览表：
