细水雾灭火系统-柱塞泵、泄压调压阀原理及应用！

熟悉了解柱塞泵和泄压调压阀的结构原理，可更深刻的理解和应用高压细水雾灭火系统！

一、柱塞泵结构及工作原理：

柱塞泵是容积泵的一种，利用泵缸内容积的变化来输送液体。柱塞泵内设有活塞缸，缸内有活塞，通过活塞运动吸液推液，由于液体是不可压缩的，所以在活塞压送液体时，可以使液体承受很高的压强，从而获得很高的扬程。

关于柱塞泵的结构原理，可以参见以下视频：

高压柱塞泵工作原理动画

二、设置泄压阀的必要性：

基于柱塞泵的结构形式及工作原理，必须保证柱塞泵的出流，当出流受阻时，压力将不断升高，可能造成严重事故（如电气保护不及时，甚至可能造成泵体或管路爆裂）。因此，应用柱塞泵的系统必须设置泄压阀，当压力达到一定值时自动泄压，通常设置泄压调压阀，这种阀门可以调节压力泄放值。

注：需要说明的是，离心泵的结构原理不同，离心泵在低流量甚至零流量运行时，其压力升高有限，且零流量时电机功率（电流）较小，离心泵在零流量工况下短时间运行不会有过大危害。参见：消防水泵空转和零流量运转，概念、危害及防范措施！

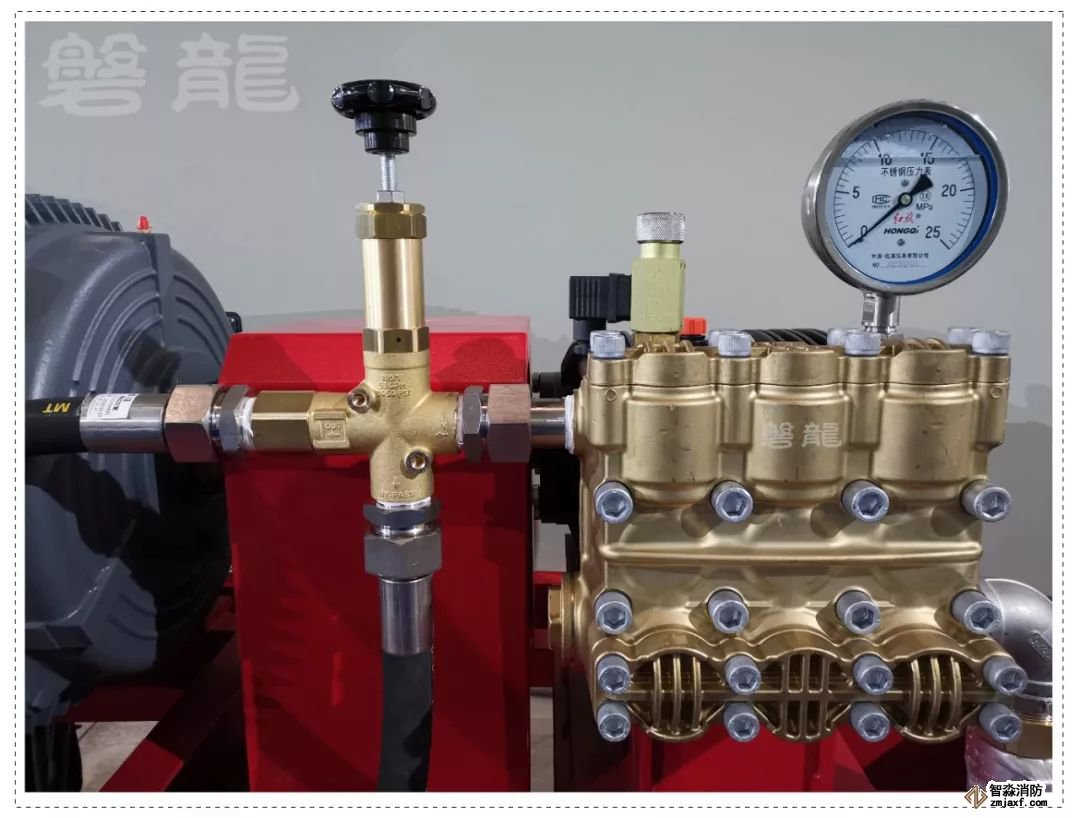

柱塞泵可以产生很高的压力，在消防系统中的典型应用是高压细水雾灭火系统，《细水雾灭火装置》6.10.1.2条规定：泵组单元上应设置安全阀或泄压调压阀以防止管网超压，柱塞泵应设置泄压调压阀。

四、泄压调压阀工作原理：

泄压调压阀设置在流体流通管路上，当管路压力达到预设动作压力值时，泄压调压阀动作，多余流体从泄压调压阀泄至旁通管路。

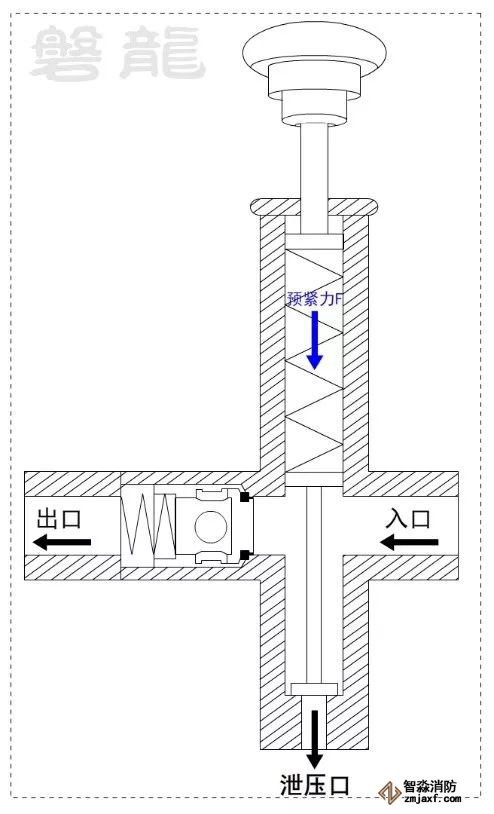

下图是泄压调压阀原理简化示意图，通过拧紧、拧松顶部的旋钮，可调节弹簧的预紧力，以调节泄压压力值。

泄压调压阀原理简化示意图：
