青鸟J-D-0.5KVA-02应急照明集中电源

J-D-0.5...

一、J-D-0.5KVA-02应急照明集中电源概述

　　J-D-0.5KVA-02壁挂型应急照明集中电源可对青鸟消防生产的集中控制型消防应急灯具的工作状态进行控制与监控，其满足GB17945-2010《消防应急照明和疏散指示系统》的要求。

　　J-D-0.5KVA-02应急照明集中电源包括：显示控制盘、磷酸铁锂电池、电源等。

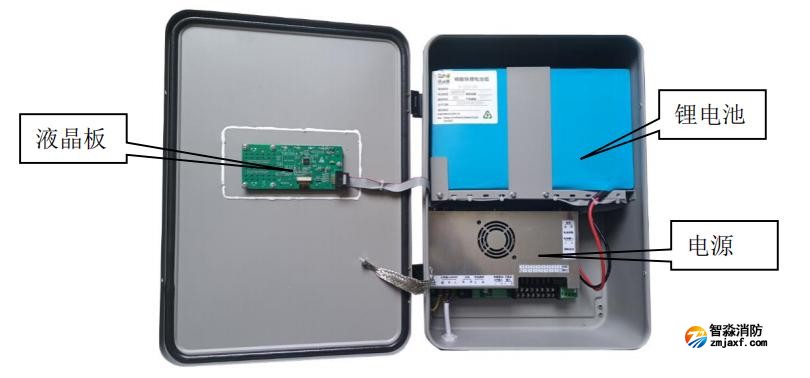

J-D-0.5KVA-02应急照明集中电源内部结构

二、J-D-0.5KVA-02应急照明集中电源产品功能

　　应急控制：

　　发生火灾后，如果控制器联动控制设置处于自动状态时，控制器根据预先编制的疏散预案，自动联动标志灯具进入人员疏散指示状态，并根据火灾蔓延趋势对生成的疏散路径进行引导，及时变更疏散路径。应急时，“应急”指示灯红色常亮。

　　故障报警：

　　为了保证系统运行的可靠性，主控单元不断对现场所有的部件（包括其内部元器件）、回路总线、集中电源内部的关键电路及电源进行检测，一旦有异常立即发出故障报警信号。

　　故障时，“故障”总指示灯黄色常亮，并有故障音响，显示屏自动切换到故障显示状态，显示相关故障信息。

　　电源状态监视：

　　在正常监视状态时，主控单元实时监测各电源及电池组的实时参数值数据，并轮询显示在主页面。

三、J-D-0.5KVA-02应急照明集中电源技术参数

型号 J-D-0.5KVA-02

名称应急照明集中电源

品牌青鸟消防

供电主电 AC220V（±15%，50Hz）

备电电池 32V/27Ah 锂电池

主电功耗 ≤30W

额定输出功率 500W

输出电压 DC36V

系统容量 2 回路（8 支路，共 500 点）

外壳材质镀锌板

防护等级 IP65

工作温度 -10℃～+55℃

贮存温度 -20℃～+65℃

相对湿度 ≤95%不凝露

外形尺寸长 295mm ×宽 130mm×高 420mm

执行标准 GB 17945-2010

四、J-D-0.5KVA-02应急照明集中电源安装尺寸和接线说明

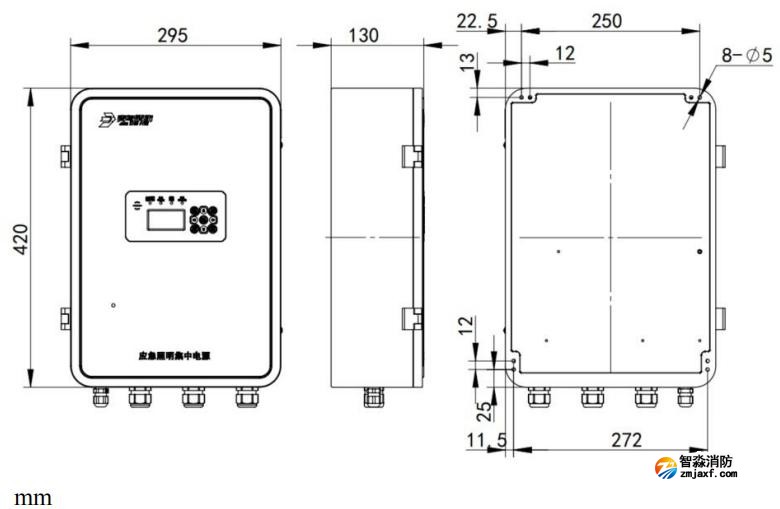

J-D-0.5KVA-02应急照明集中电源安装尺寸

系统接线端子说明

　　主电输入L、N、PE：消防电源AC220V输入端子。

　　市电采样L、N：接市电交流AC220V。

　　有源联动24V输入：端子接入DC24V（+/-），系统进入应急状态。区分正负极。

　　干接点输入：短路该端子，系统进入应急状态。

　　回路输出：8组输出，用于连接集中控制型灯具

　　CAN/485：端子CAN/485通讯端子，用于集中电源与应急照明控制器通讯。

　　应急干接点输出触点：系统应急状态时，该触点闭合。系统非应急状态，触点断开。
