青鸟JTW-LD-JBF4310缆式线型感温火灾探测器

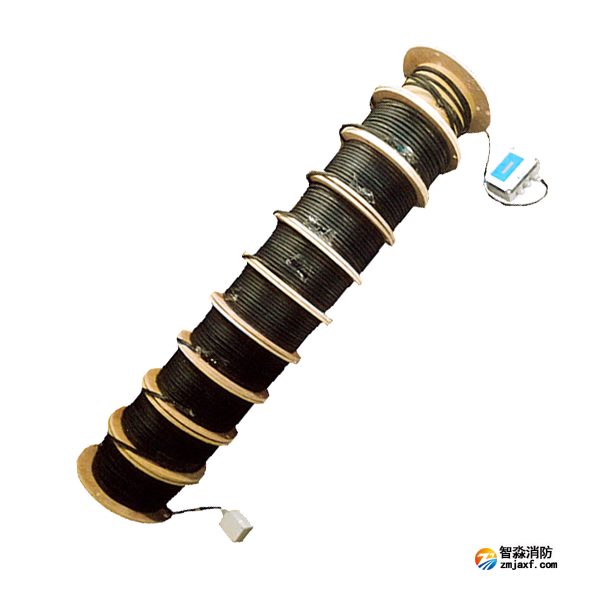

一、青鸟JTW-LD-JBF4310缆式线型感温火灾探测器概述

　　青鸟JTW-LD-JBF4310缆式线型感温火灾探测器，是基于国标GB16280-2014的要求，研发设计的缆式、差定温、可恢复、分布定位、探测型感温电缆。该产品结合了青鸟消防在高性能、低功耗模数混合集成芯片领域的技术优势，通过领先行业的开创性研发，匠心研究的新一代缆式线型感温火灾探测器。它颠覆了传统感温电缆的定义，通过创新性研发十大亮点，为客户带来全新应用体验。

二、青鸟JTW-LD-JBF4310缆式线型感温火灾探测器工作原理

　　线型感温探测器由信号处理单元、敏感部件（感温电缆）、终端盒三部分构成。信号处理单元负责对敏感部件的信息进行查询、分析、处理。并通过指示灯和数码管显示线缆的状态信息，同时将状态信息通过各种端口与其他设备对接。敏感部件负责对其周围温度实时采集和线缆状态监控。终端盒负责监控信号处理单元与终端盒之间感温电缆的通信状态，及时反馈感温电缆是否存在断路或短路信息。

三、青鸟JTW-LD-JBF4310缆式线型感温火灾探测器功能特点

　◎线型感温探测器为缆式、差定温、可恢复、分布定位式，探测型。

　◎线型感温探测器最大长度1000m，标准报警长度1m，报警精度高；最小探测敏感长度小于3cm。

　◎具有监测项目现场的温度场功能，可实时采集感温电缆周围的温度。

　◎线型感温探测器具有1级定温预警设置功能，趋势预警功能可以在危险隐患发生的初期进行早期预警提示，为后续故障隐患排除、避免事故发生争取宝贵时间；也可以根据应用现场环境的需要进行分段（每段间距≥1米）设置定温预警值（范围40~75℃）。

　◎线型感温探测器的信号处理单元具有运行数据存储功能，可保留1000条报警历史信息。

　◎线型感温探测器抗电磁辐射能力高达30V/m（80~1000MHz）。

　◎线型感温探测器的防护等级为IP67。

　◎丰富的配接接口，现场应用方便。支持RS485，CAN，青鸟回路总线，通过总线实现对信号处理单元统一监管；3个无源输出（火警，故障，辅助），可实现与其他设备的配接。

　◎感温电缆安装方便，抗拉伸，支持小曲率半径（≥10cm）安装，续接方便。

　◎线型感温探测器可以根据现场应用条件的不同与常规电缆配合使用；只需电缆与感温电缆的2条通讯线连接，防水等级要求较高的采用防水盒连接感温电缆的通信线；充分利用敏感部件对需要防护的区域进行设置，从而实现降低工程造价的目的。

四、青鸟JTW-LD-JBF4310缆式线型感温火灾探测器参数

　　执行标准：GB 16280-2014

　　动作温度：85℃

　　结构组成：感温电缆，信号处理单元

　　感温电缆尺寸：1000m*13mm*4mm

　　处理单元尺寸：175*168*74mm

　　处理单元材质：塑料

　　探测器工作电压：DC24V

　　外壳防护等级：IP67

　　接线端子标注：有

五、青鸟JTW-LD-JBF4310缆式线型感温火灾探测器接线说明

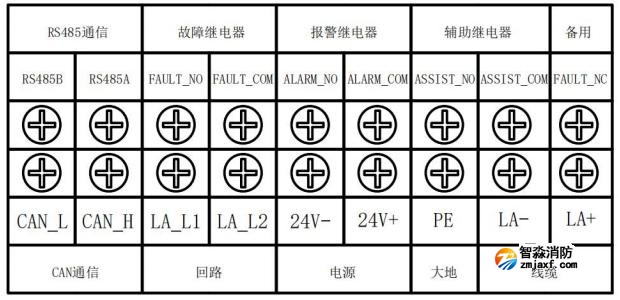

       1)RS485端子：RS485B，RS485A。通信协议支持Modbus，波特率9600bps，8位数据位，1位停止位，无校验位。

　　2)故障端子：无源输出（FAULT_NO与FAULT_COM），正常状态常开，故障状态常闭。FAULT_NC与FAULT_COM为反逻辑备用。

　　3)报警端子：无源输出，正常状态常开，报警状态常闭。

　　4)辅助端子：无源输出，正常状态常开，预警报警状态常闭。

　　5)备用端子：暂无功能使用。

　　6)CAN端子：支持CAN通信，波特率支持青鸟消防系统联网固有波特率。

　　7)回路端子：LA_L1与LA_L2，无极性连接。支持青鸟消防报警回路，可参与联动报警。

　　8)电源端子：24V+，正极；24V-，负极；支持无极性接线。PE：安全防护大地接线端子。

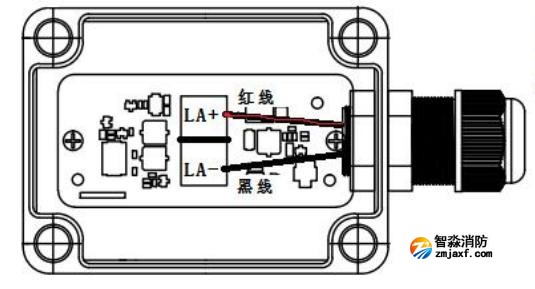

　　9)线缆端子（LA+/LA-）连接至感温线线缆，有极性，LA+端子连接感温电缆红色线芯，LA-端子连接感温电缆黑色线芯。

     实体红色线芯接LA+，黑色线芯接LA-。

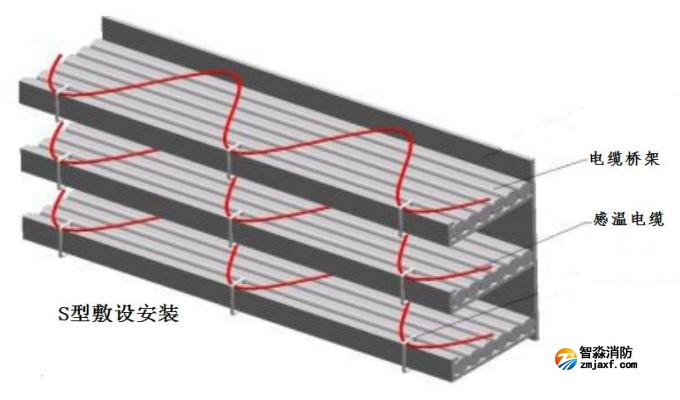

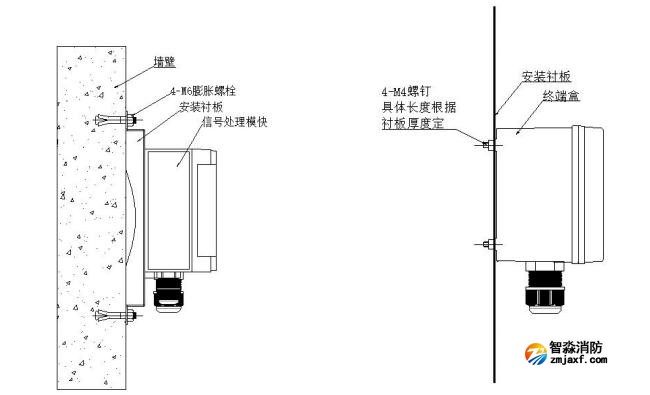

六、青鸟JTW-LD-JBF4310缆式线型感温火灾探测器安装说明

线型感温探测器必须严格按照GB 50116-2013《火灾自动报警系统设计规范》要求，结合探测区域的特征、环境温度及被保护物所需的报警温度，来决定探测器的感温电缆的使用长度、布局、预警及报警温度。

安装注意事项：

　　敏感部件（感温电缆）不同于普通电缆，其过度的挤压会造成电缆内部的机械损伤，引起误报。因此在安装过程中应遵循如下原则：

　　◇敏感部件放线时其放线拉力不得大于200N；

　　◇放线时避免重物挤压在敏感部件上；

　　◇敏感部件应避免安装在有机械损伤的场所；避免感温电缆被尖锐物体损伤，造成线皮破洞，防护等级下降，造成误报；

　　◇安装时严禁将敏感部件锐折；

　　◇在固定敏感部件时，使用的尼龙扎带不能扎得过紧，避免内部感温材料或感温单元损坏，引起误报。

　　安装过程中，如施工过程遇到问题，请及时联系技术人员指导。感温电缆的预警温度配置需要厂家专业的软件配置工具设置，详情联系供应商/厂家技术人员支持。
