青鸟JBF5155输入/输出模块

产品简介:一、青鸟消防JBF5155输入/输出模块功能特点 1、JBF5155输入/输出模块配接北大青鸟JB-QB-JBF5010型火灾报警控制器,只需两线工作即可输出有源信号实现对被控设备的启、停控制,同时还可以

商品详情常见问题(8)在线下单


JBF5155输入/输出模块情景展示JBF5155输入/输出模块技术参数JBF5155输入/输出模块安装接线

一、青鸟消防JBF5155输入/输出模块功能特点

  1、JBF5155输入/输出模块配接北大青鸟JB-QB-JBF5010型火灾报警控制器,只需两线工作即可输出有源信号实现对被控设备的启、停控制,同时还可以实现主机与被控设备之间线路状态的监视功能。

  2、JBF5155输入/输出模块应答信号采用无源闭合信号。

  3、通过主机端设置,模块可实现脉冲点动输出或持续输出,输出形式为DC.24V。

二、青鸟JBF5155输入/输出模块技术指标



型号 JBF5155
工作电压 DC19-28V 控制器提供
工作温度 -10~+50℃
贮存温度 -20~+50℃
相对湿度 ≤95%(40±2℃)
监视电流 ≤0.3mA(24V)
动作电流 ≤70mA (24V)
确认灯 正常监视状态:输入动作灯红色闪亮,输出动作灯不亮
故障状态:输入动作灯不亮,输出动作灯不亮
动作状态:输入动作灯红色常亮,输出动作灯红色常亮
输出容量 C1 启动输出、C0 停止输出 DC.24V/80mA
外形尺寸 85mm 长 × 85mm 宽 ×42mm 高
线制 2 线制 有极性



三、青鸟JBF5155输入/输出模块结构特征、安装与布线

  1、配接JB-QB-JBF5010型火灾报警控制器多线手动控制盘,可通过主机设置,输出持续/脉冲DC.24V信号。

  2、模块使用2线制,区分正负极性,建议线型ZR-RVS-2×1.5mm2,通讯距离≤1500米。

  3、输出触点容量为:C1启动输出、C0停止输出DC.24V/80mA。

  4、被控多线设备的动作应答采用无源动合触点方式。

  5、模块终端监视电阻:反馈端10KΩ/停止输出端3KΩ。

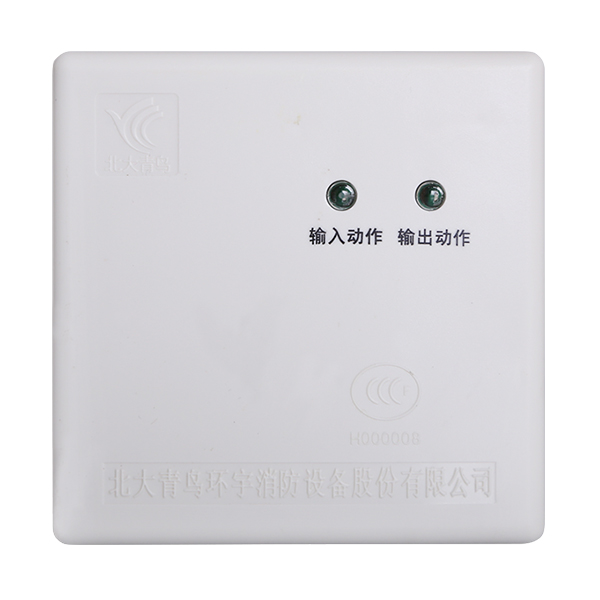

JBF5155输入/输出模块结构特征

JBF5155输入/输出模块接线端子图

  说明:

  端子SL+(3)、SL—(2)接报警控制器,有极性;

  AS(8)和GND(1,6,7)接回答(无源动合触点),连接在AS和GND上的监视设备的动合端必须并联10kΩ终端电阻。

  C1(9)和GND(1,6,7)接启动继电器线圈两端,继电器线圈阻抗要求300-5KΩ;若不接继电器,需接3KΩ终端电阻。

  C0(10)和GND(1,6,7)接停止继电器,线圈两端继电器线圈阻抗要求300-5Kohm;若不接继电器,需接3KΩ终端电阻。

四、JBF5155输入/输出模块应用实例

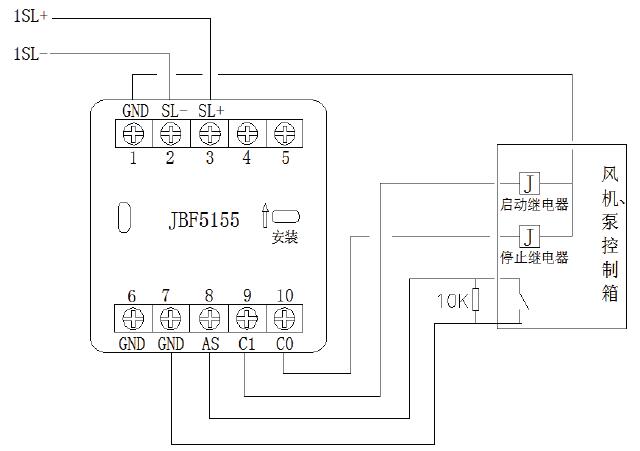

JBF5155输入/输出模块脉冲点动输出

  说明:

  此接线方式下JBF5155输入/输出模块脉冲点动输出,按下主机相应操作键后,启动(端子9)、停止(端子10)分别输出两组DC.24V脉冲信号;适用于自身完成启动自保持的设备控制箱,需具备启动、停止两组中间继电器。继电器线圈阻抗要求300-5KΩ。

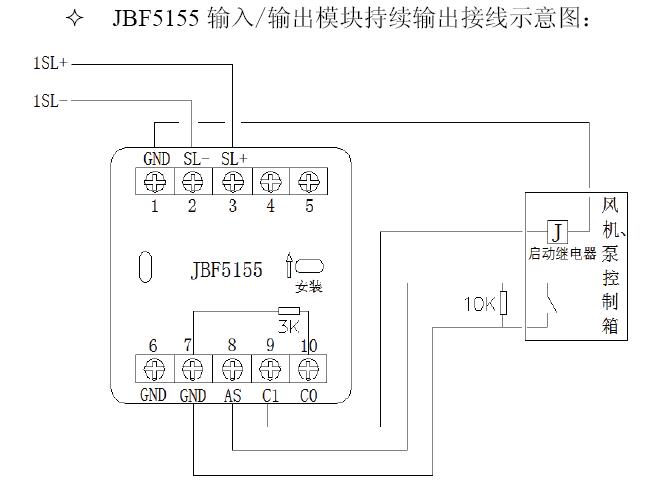

JBF5155输入/输出模块持续输出

  说明:

  此接线方式下JBF5155输入/输出模块持续输出,启动时(端子9)持续输出DC.24V,停止状态下DC.24V撤销;适用于自身不完成启动自保持的设备控制箱,只具备一组中间继电器。继电器线圈阻抗要求300-5KΩ。

五、JBF5155输入/输出模块输出方式设置方法

  1、该模块的输出方式可以通过更改控制器“设置多线登记及故障检测”菜单下的“输出状态”进行设置,其中“0”代表持续输出,“1”代表单次输出。

  2、持续输出时仅C1端子输出,“启动”状态输出24V电压,“停止”状态不输出。

  3、单次输出时C1,C0都有输出信号,“启动”时C1输出24V电压,2秒后停止输出;“停止”时C0输出24V电压,2秒后停止输出。
