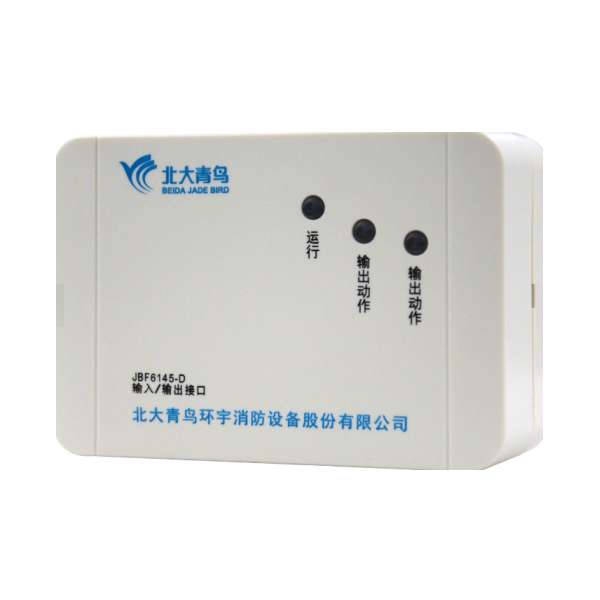

青鸟JBF6145-D输入/输出接口-青鸟消防设备-消防设备安装_北京探测器清洗_江苏消防改造维修-苏州消防工程施工安装公司-

一、青鸟JBF6145-D输入/输出接口功能特点

　　内置微处理器；

　　采用SMT表面贴装工艺；

　　24V直流电源输入，24V有源继电器输出；

　　接口电源输入电压范围广，可在DC16-30V范围内正常工作；

　　通信采用二总线技术，无极性要求，在保证低功耗的同时使传输距离最远达1500m；

　　施工中建议使用双绞线，导线截面积不小于1.0mm2；

　　回路信号处理电路与输入/输出检测信号处理电路实现电气隔离，接口稳定性高，抗干扰能力强；

　　电子编码方式，可通过专用电子编码器编址；

　　本接口采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试；

　　具备状态监测和多种故障检测功能。

二、青鸟JBF6145-D输入/输出接口工作原理

　　JBF6145-D输入/输出接口内嵌微处理器，微处理器实现与防火门监控器的通讯、电源掉电检测、输出控制、应答信号逻辑状态判断、输入和输出线路故障检测、状态指示灯控制。该接口专门针对双常开门设计；为双路输出、单路输入接口，占用一个回路地址点，编址范围1-252。具备两路控制输出，一路反馈输入，可以同时控制双开门的两个闭门器；当双开门的左右两扇门完全关闭到位时才报关门成功；左右门关闭时间间隔出厂默认值为6秒，该时间间隔可用编码器JBF6480调节，调节范围为1-30秒；具备线路检测功能。

　　JBF6145-D输入/输出接口配合通电关门闭门器使用。以实现控制双常开防火门关闭（该类闭门器为点动型，机械定位，如果需要启动关门，则需提供瞬间24V脉冲）。接收防火门监控器的启动命令，输出继电器动作并点亮对应的“输出动作”指示灯；在接收到外接设备传来的应答信号后，将信息传送到防火门监控器并“运行”指示灯闪亮高亮。

　　JBF6145-D输入/输出接口可以监视常开门是否开启到位、闭门器启动后常开门是否关闭到位。（开启到位和关闭到位需闭门器具备开门到位和关门到位反馈信号），并同时可对输入/输出接口与闭门器或门磁开关之间的连接线路状态进行监测。

三、青鸟JBF6145-D输入/输出接口技术参数

内容	技术参数
电源输入电压	DC 16-30V
回路总线	调制型，二总线，无极性
工作电流	<0.1mA @24V总线供电
输出容量	1A/24VDC
编码方式	电子编码器编码
编码范围	1-252
指示灯	监视：“运行”灯红色闪亮，“输出动作”灯红色闪亮
	动作并应答：“运行”灯红色闪亮高亮，“输出动作”灯红色常亮
	故障：“运行”灯红色连续闪亮两次
工作温度	-10～+50℃
贮存温度	-20～+50℃
相对湿度	≤96%(40±2℃)
外形尺寸	180mm×82mm×43mm

四、JBF6145-D输入/输出接口接线图

JBF6145-D输入/输出接口接线图

五、青鸟JBF6145-D输入/输出接口适用范围

　　JBF6145-D输入/输出接口安装于现场，适用于采用机械定位的电动闭门器或门磁开关类设备进行状态监测。具备完善的故障检测功能（包括输出端、应答端的断路，短路和24V电源掉电检测）。

　　JBF6145-D输入/输出接口与防火门监控器一起，应用于两总线防火门子系统中，无缝兼容青鸟火灾报警控制器互联协议，火警及故障信息可与青鸟火灾报警控制器互联、互通。

　　满足国家标准GB29364-2012。JBF6145-D输入/输出接口适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所。
