一、青鸟JB-TB-JBF-11SF火灾报警控制器技术指标

二、青鸟JB-TB-JBF-11SF火灾报警控制器结构特征、安装与布线

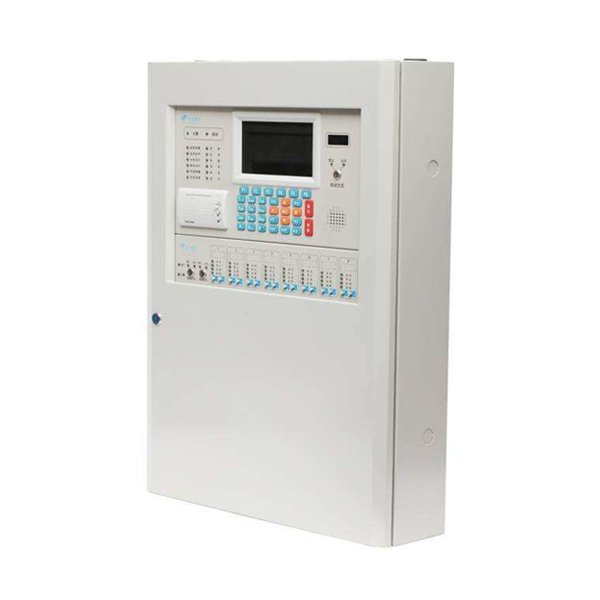

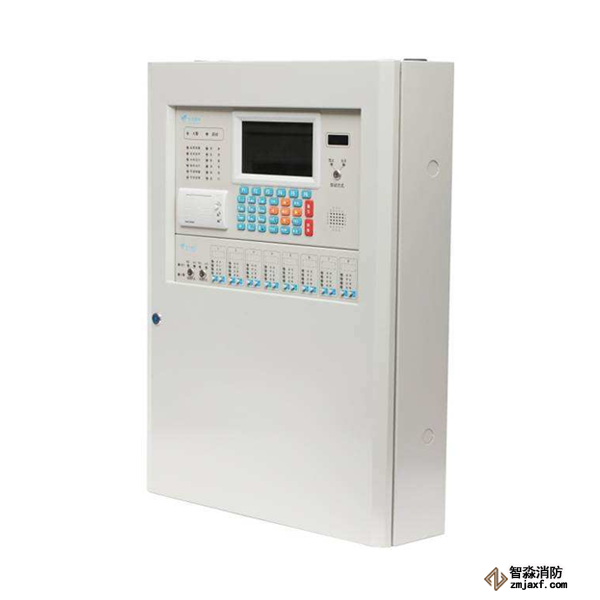

　　1、控制器为壁挂式结构设计，可直接明装在墙壁上。

　　2、壁挂式控制器内含有一块显示操作单元JBF-11SF-AC800-DY、一块回路组件JBF-11SF-LA4F-ZJ（1～4回路）、一块8路专线控制单元JBF-11SF-CD8F-DY、一块打印单元和一套系统电源组成。

　　3、主机自带DC.24V电源及备用电池，系统用电2A，对外输出DC.24V/3A，如联动设备较多需额外增加现场电源。

　　说明：

　　1.F.G、N、L：交流220V接线端子及机壳保护地接线端子。

　　2.V1+、V1-:对外输出24V端子，DC.24V/3A。

　　3.V2+、V2-:内部各单元板卡供电。

　　4.BAT+、BAT-：备用电池接线端子。

　　说明：

　　1、1SL-/1SL+～8SL-/8SL+：

　　JBF-11SF-H系列控制器专线控制盘对外输出端子，连接1-8路JBF-155F多线切换接口盒，用于实现消火栓泵、喷淋泵、排烟风机等专线联动设备的启停控制。

　　2、回路总线输出端子：

　　回路组件对外输出端子“L1+/L1-～L4+/L4-”分别对应控制器1-4回路总线输出。

　　3、火警/故障继电器输出端子：

　　显示单元对外输出端子“FAULT/FIRE”分别对应控制器故障继电器及火警继电器输出，输出形式：无源/DC30V/2A。
