一、青鸟JBF-5020家用火灾报警控制器产品简介

　　青鸟消防研发的JB-QB-JBF5020家用火灾报警控制器依据国家标准GB-22370-2008《家用火灾安全系统》，为满足民用建筑消防工程需要而开发的一款家用火灾报警控制器。

二、青鸟JBF-5020家用火灾报警控制器功能特点

　　电源：主电AC220V供电，宽电压范围供电，使用简单方便；同时具有可充电锂电池作为备用电源。

　　人机交互友好：2.8寸彩色液晶屏，扁平化图形显示；中文菜单,简约易懂。

　　操作可靠易用：通过面板按键操作，可实现信息查询和信息配置。

　　火警电话自动拨号功能：火警发生时，控制器可对预置的紧急联系人电话号码进行自动轮拨，及时通知火情，降低损失。

　　备注：如需使用此功能，需在控制器指定位置插入功能正常的SIM卡（仅支持移动、联通GSM网络）。

　　无线数据传输功能：控制器具有GPRS功能和蓝牙功能。

　　APP软件：支持APP调试软件，方便现场调试。

　　电源

　　开关电源：额定工作电压AC220V（最小工作电压：AC75V；最大工作电压：AC264V）。

　　备用电源：3.7V/4400mAh可充电锂电池。

　　电源开关

　　控制器具有一个电源开关，此开关仅在调试或系统不能正常运行期间，供专业技术人员通过此开关进行系统维护使用，非专业人员禁止操作。

　　控制器支持二总线方式连接16只家用探测器实现监视和报警功能。同时还具有1路无源报警输入，2路无源火警输出，1路CAN通讯，1路回路组网。

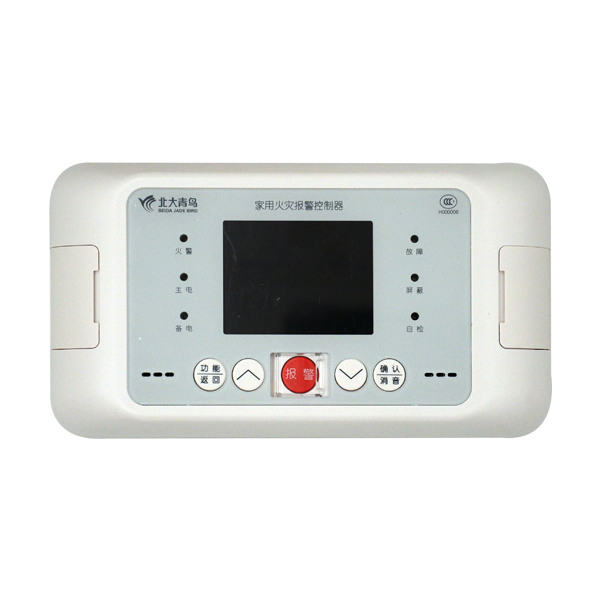

三、青鸟JBF-5020家用火灾报警控制器产品外观及面板说明

　　板主要由液晶显示屏、指示灯、按键三部分组成。

JB-QB-JBF5020家用火灾报警控制器产品外观及面板说明

　　指示灯说明

　　1)火警灯：红色，此灯亮表示控制器接收到外接探测器的火警信息，具体信息见液晶屏显示，火警排除后，通过复位操作，熄灭此灯。

　　2)主电工作灯：绿色，当AC220V供电电源工作正常时，此灯点亮；主电故障时灯熄灭。

　　3)备电工作灯：绿色，当主电故障，备用电源正常工作时，此灯点亮；主电工作或备用电源故障时灯熄灭。

　　4)故障灯：黄色，控制器接收到外接探测器的故障信息或控制器本身出现故障时，此灯点亮，具体故障信息见液晶屏显示，所有故障均排除后此灯自行熄灭。

　　5)屏蔽灯：黄色，当外部设备发生故障时，可将其屏蔽，有屏蔽设备存在时此灯常亮，待修理或更换后，再使用解除屏蔽功能将设备解除屏蔽后，此灯熄灭。

　　6)自检灯：黄色，当控制器自检时，此灯点亮；其余操作，此灯熄灭。

　　按键说明

　　1)功能/返回键：此键是复合键，具有显示菜单功能和返回上级菜单功能，部分界面具有配置信息选择功能。

　　2)确认/消音键：此键是复合键，在火警或故障信息界面下具有消音功能，在其他界面具有确定功能。

　　3)向上、向下键：菜单移动选择或数据设置功能。

　　4)报警键：当遇到火警或紧急情况时，可按下此键，具有紧急告知功能，可自动拨打预置联系电话。

　　控制器外部接口说明

　　SIM卡座：用于插入SIM卡,按图示箭头方向安装SIM卡。

　　电源开关：专业人员系统维护时使用。如左图所示；右图为标签具体内容。

控制器外部接口说明

四、青鸟JBF-5020家用火灾报警控制器产品接线及安装

　　接线端子说明

　　1)L、N：接220V交流电。

　　2)L1、L2：用于与消防报警控制器总线回路进行连接。

　　3)L+、L-：回路二总线，用于连接家用火灾探测器。

　　4)CANH、CANL：CAN接口，连接时须所有设备的CANH接在一起，所有CANL接在一起，切勿接反！否则无法通讯。多台设备连接或长距离传输时，可选配终端电阻（120Ω）。

　　5)I1、I2：无源报警输入端口，用于接收外部无源开关量输入，有开关量短路输入时，控制器处于火警状态，切勿连接有源信号，否则会损坏接口。注意：必须安装终端电阻（10KΩ）。

　　6)COM1/COM2、NO1/NO2：2路无源火警输出，控制器处于火警状态时，火警继电器闭合。

JB-QB-JBF5020接线

　　安装说明

　　先用两个M4X12螺钉将底座安装在预埋盒上。

　　再用两个M4X12螺钉将控制器安装在底座上。

JB-QB-JBF5020安装
