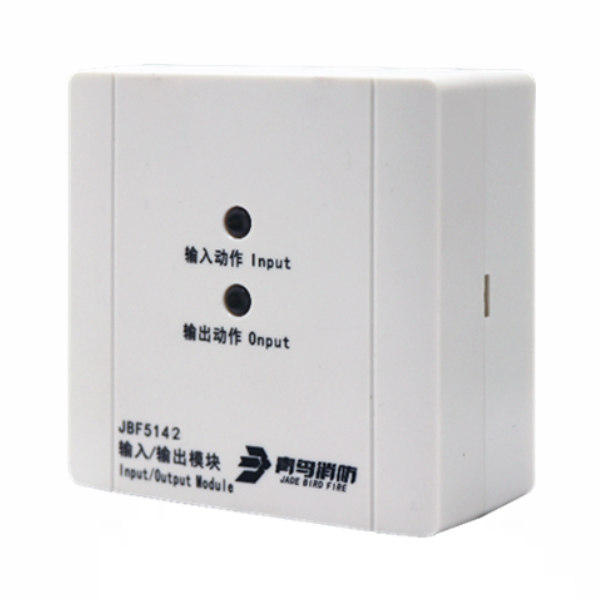

青鸟JBF5142输入/输出模块

作者:www.zmjaxf.com 时间:2020-04-29 来源:消防设备器材

青鸟JBF5142输入/输出模块

产品简介:青鸟JBF5142输入/输出模块内置微处理器。   采用SMT表面贴装工艺。   具有一组30V/1.5A/100ms脉动输出。   模块电源输入电压范围广,可在DC16-30V范围内正常工作。   通信采用二总线技术,无极性要求。   施工中建议使用双绞线,导线截面积不小于1.5mm2。   回路信号处理电路与输入输出检测信号处理电路实现电气隔离,模块稳定性高,抗干扰能力强。   电子编码方式,可通过专用电子编码器编址。   采用易于客户施工、维护的插拔式结构。先安装底座,线路检查完成后再装主体进行开通调试。   具备状态监测和多种故障检测功能。

商品详情常见问题(8)在线下单


一、JBF5142输入/输出模块性能特点

  青鸟JBF5142输入/输出模块内置微处理器。

  采用SMT表面贴装工艺。

  具有一组30V/1.5A/100ms脉动输出。

  模块电源输入电压范围广,可在DC16-30V范围内正常工作。

  通信采用二总线技术,无极性要求。

  施工中建议使用双绞线,导线截面积不小于1.5mm2。

  回路信号处理电路与输入输出检测信号处理电路实现电气隔离,模块稳定性高,抗干扰能力强。

  电子编码方式,可通过专用电子编码器编址。

  采用易于客户施工、维护的插拔式结构。先安装底座,线路检查完成后再装主体进行开通调试。

  具备状态监测和多种故障检测功能。

二、JBF5142输入/输出模块技术参数

型号 JBF5142
名称 输入输出模块
品牌 青鸟消防
工作电压 DC16-30V
回路总线 调制型,二总线,无极性
监视电流 ≤0.5mA(24V)
报警电流 ≤10.0mA(24V)
编码方式 电子编码器编码
编码范围 1-200
确认灯 监视状态:“输入动作”指示灯红色闪亮,“输出动作”指示灯红色闪亮
  动作状态:“输入动作”指示灯红色常亮,“输出动作”指示灯红色常亮
  故障状态:输入端发生故障“输入动作”指示灯不亮,输出端发生故障“输出动作”指示灯红色不亮
触点负载 DC30V/1.5A/100ms,最大输出能量2.1J
外形尺寸 85mm长*85mm宽*41mm高
工作环境 -10~55℃
相对湿度 ≤95%,无凝露

二、JBF5142输入/输出模块安装接线

  JBF5142输入/输出模块采用明装方式。

  布线施工后,通过预埋盒或使用膨胀螺栓将底座固定在墙上(使用M4螺钉),安装孔距为60mm。

  回路总线采用ZR-RVS-2×1.5mm2双绞线。

  安装之前用编码器对其写入相应地址码(1-200),此编码应与工程软件中的编码相一致。

  将总线接在L1、L2端子上,接线无级性。

  部件只能在布线检查后、调试之前安装,以防止因不恰当安装作业造成损失。

  启动脉冲应答的现场设备

JBF5142输入/输出模块安装接线

  L1(端子4)、L2(端子5):接回路总线,无极性。

  输入功能:

  AS+(端子9)、AS-(端子10):接应答(无源触点)。

  连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻。

  输出功能:

  VO+(端子6)、VO-(端子8):接被控设备(脉动触点)。模块启动后VO+(端子6)和VO-(端子8)可以输出。

  注意:脉冲输出时模块设备只提供24V/100ms脉冲,不提供持续24V。
