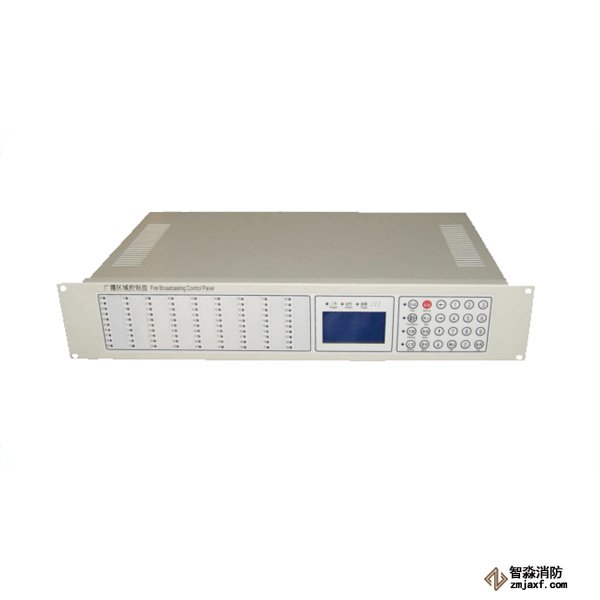

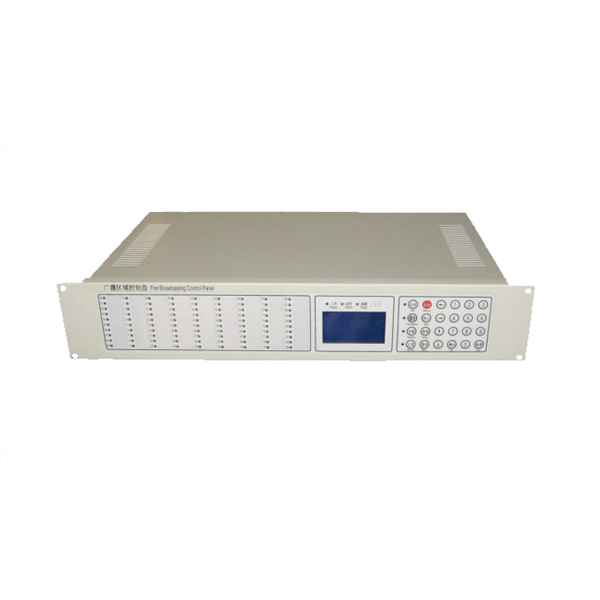

青鸟YJG4590区域控制盘

产品简介:一、青鸟YJG4590区域控制盘功能特点   YJG4590区域控制盘是广播系统中主要的广播分区控制设备,根据实际使用需求可灵活选择广播分区数量。使用对外专用通讯接口,可方便实现应急区域的联动应急广播。本区域控制盘采用总线广播方式,通过专用广播接口卡与火灾自动报警主机进行通讯,最大可达90路区域广播控制,对应90只广播控制模块,每台区域控制盘最多可配接4台功率放大器。本系统设备功能执行GB16806-2006国家标准中相关条款。   (1)采用中文液晶和LED灯显示。   (2)广播分区可独立控制,也可将几个连续区域设置为一个逻辑区域进行统一操作,也可选择通播方式集中控制。   (3)单个广播模块控制输出功率≤60W。   (4)具有遥控输出,告警输入,静音输入等功能。   (5)采用DC.24V电源供电。

商品详情常见问题(8)在线下单


一、青鸟YJG4590区域控制盘功能特点

  YJG4590区域控制盘是广播系统中主要的广播分区控制设备,根据实际使用需求可灵活选择广播分区数量。使用对外专用通讯接口,可方便实现应急区域的联动应急广播。本区域控制盘采用总线广播方式,通过专用广播接口卡与火灾自动报警主机进行通讯,最大可达90路区域广播控制,对应90只广播控制模块,每台区域控制盘最多可配接4台功率放大器。本系统设备功能执行GB16806-2006国家标准中相关条款。

  (1)采用中文液晶和LED灯显示。

  (2)广播分区可独立控制,也可将几个连续区域设置为一个逻辑区域进行统一操作,也可选择通播方式集中控制。

  (3)单个广播模块控制输出功率≤60W。

  (4)具有遥控输出,告警输入,静音输入等功能。

  (5)采用DC.24V电源供电。

二、青鸟YJG4590区域控制盘系统配置

  (1)JBF-VOP3570A广播接口卡输入端连接JBF-11S/SF火灾报警控制器内CAN及DC.24V电源;输出端(A\B)连接YJG4101CAN通讯模块,通讯模块连接YJ4590广播区域控制盘总线端(BUS+—端子),注意连接极性。

  (2)JBF-VOP3570A广播接口卡拨码开关d1~d3位设置本接口卡地址,每台火灾报警控制器可连接4块广播接口卡;配接11S控制器(无CE盘)时d8位置于OFF,配接11S控制器(带CE版本)或11SF控制器时d8位置于ON。

  (3)广播接口卡在火灾报警控制器中盘号为33~36号,需在主机“系统配置”中按实际数量进行“总线广播盘”配置。

  (4)JBF-143F广播控制模块自动登记后需手动将登记类型修改为“广播部件”类型。

  (5)在报警主机“总线盘对应关系”编程菜单中进行相应设置,如本机只带1块广播区域控制盘,1号键对应1回路100号广播模块,则应设置为“33盘01号←→01回路100号”。
