喷头挡水板的规范设置要求汇总

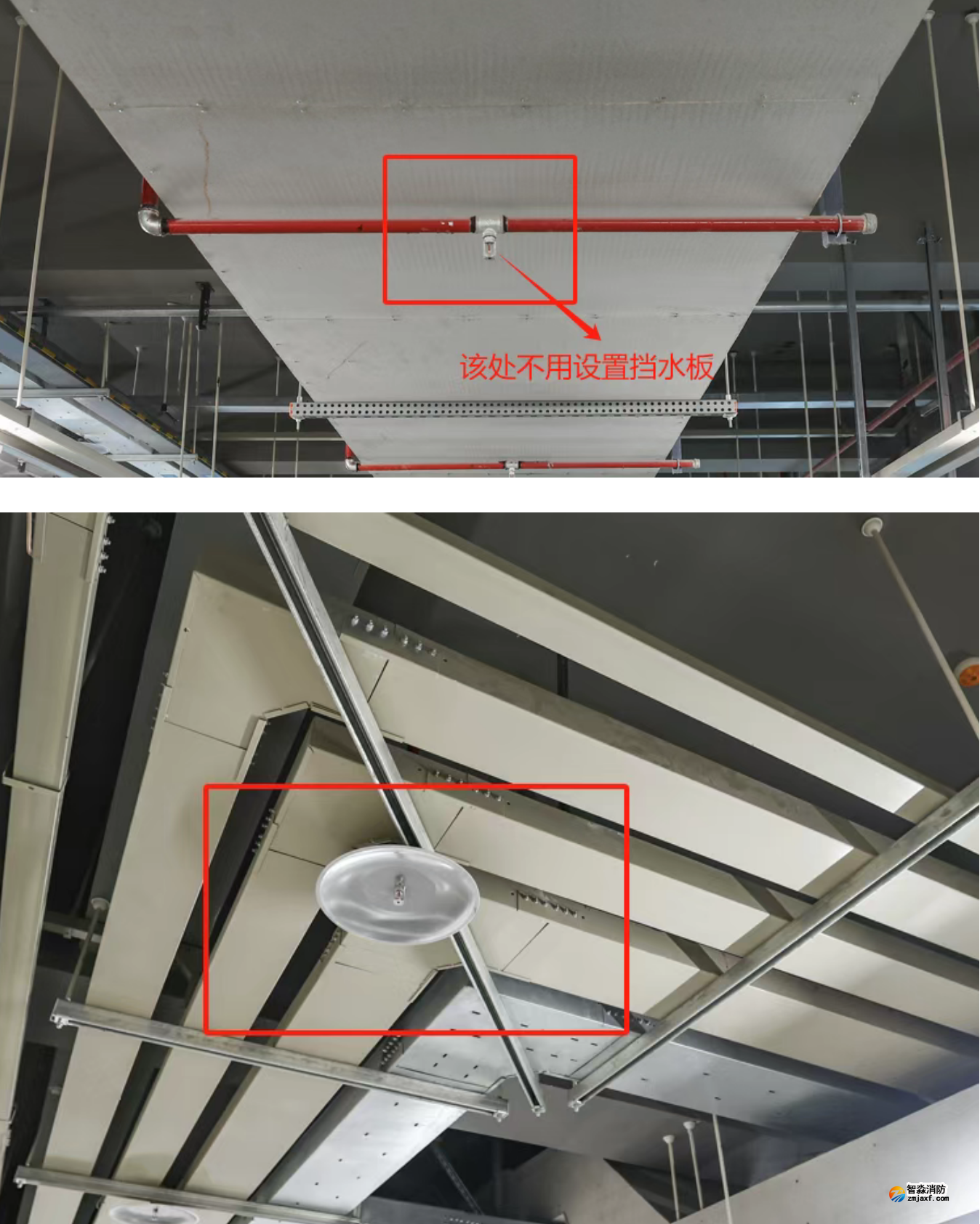

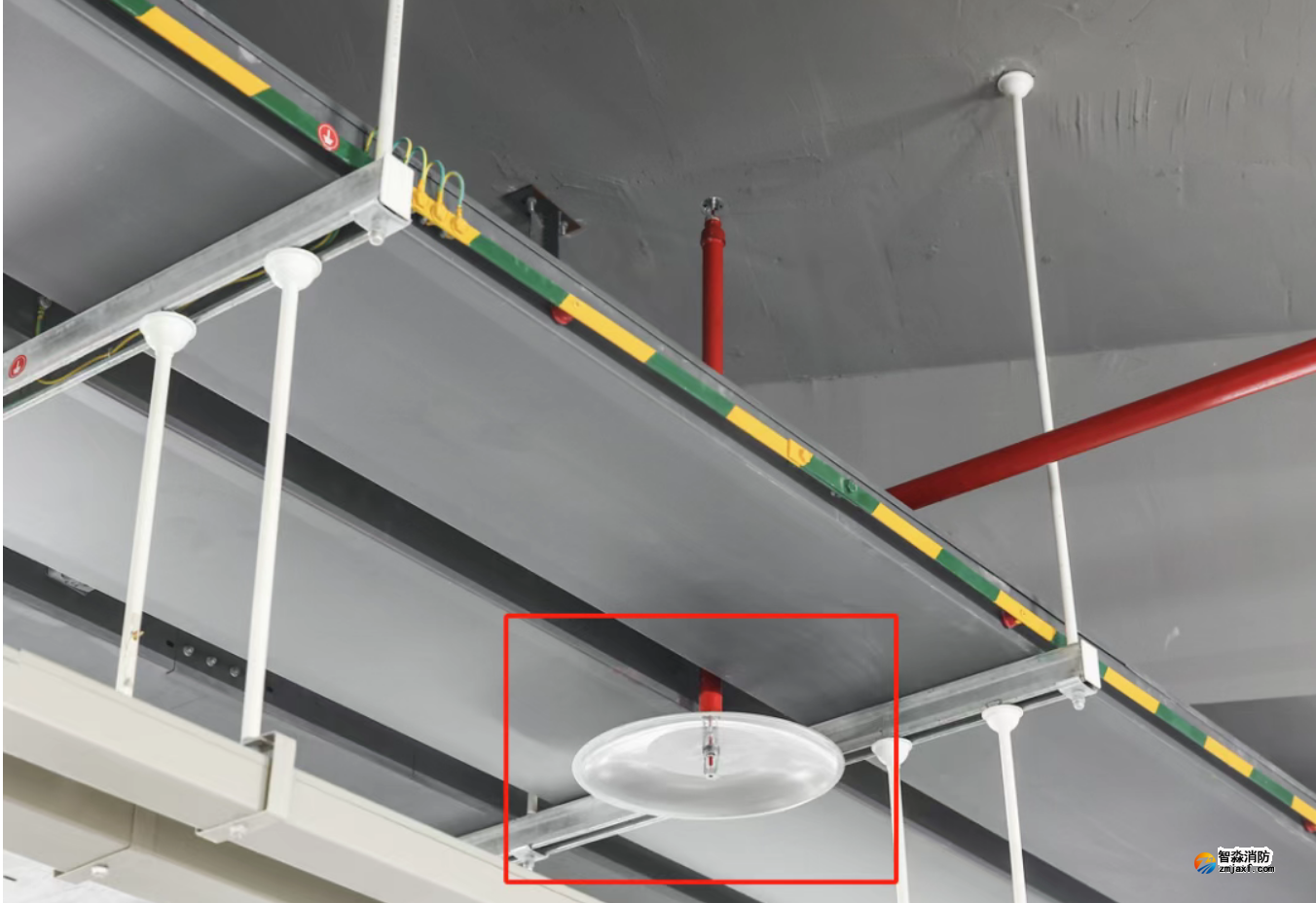

1、关于挡水板的设置：《自动喷水灭火系统设计规范》（GB50084-2017）第7.1.10规定：挡水板应为正方形或圆形金属板，其平面面积不宜小于0.12m2,周围弯边的下沿宜与洒水喷头的溅水盘平齐。除下列情况和相关规范另有规定外，其他场所或部位不应采用挡水板：1、设置货架内置洒水喷头的仓库，当货架内置洒水喷头上方有孔洞、缝隙时，可在洒水喷头的上方设置挡水板；2、宽度大于本规范第7.2.3条规定的障碍物，增设的洒水喷头上方有孔洞、缝隙时，可在洒水喷头的上方设置挡水板。其条文解释见下图

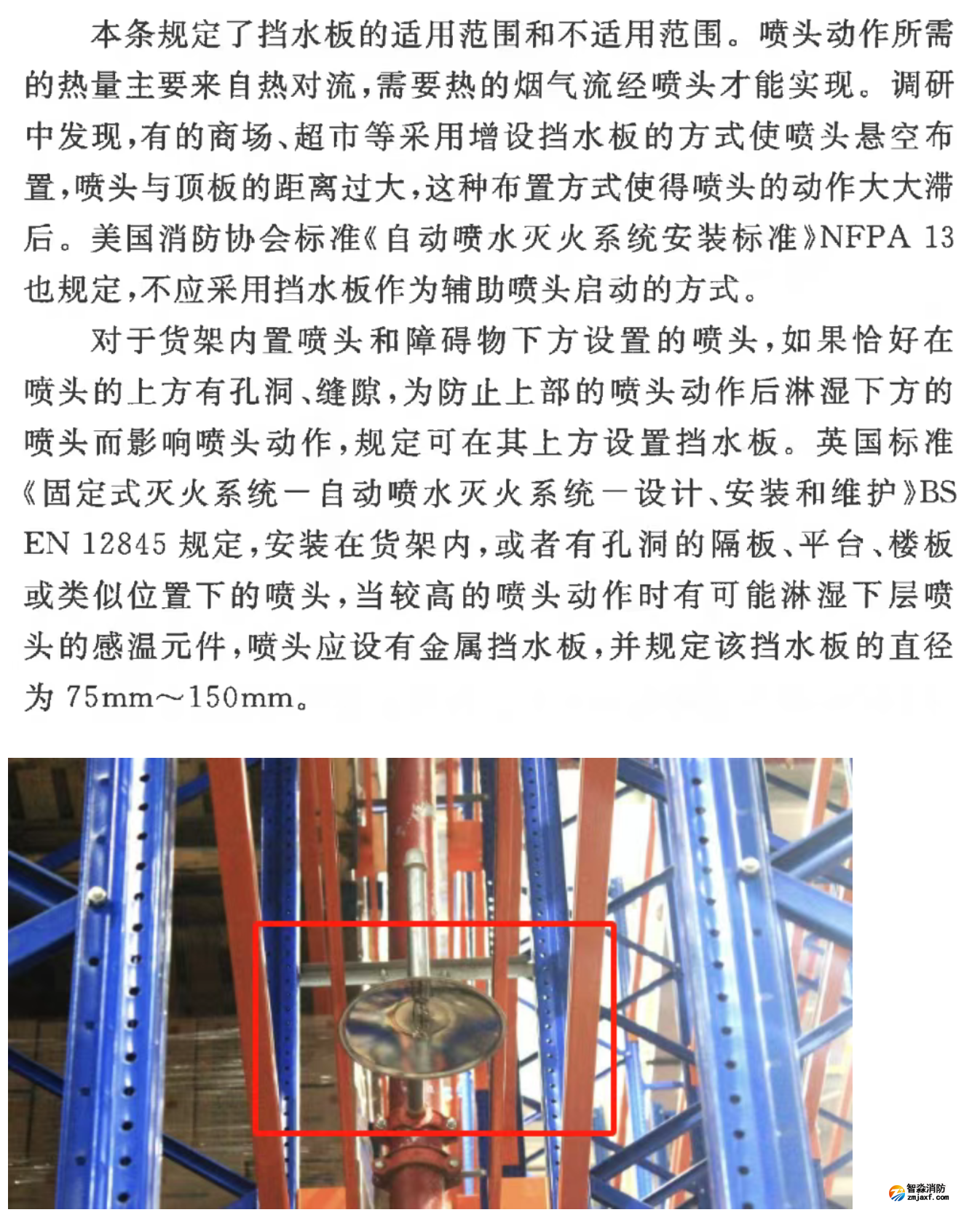

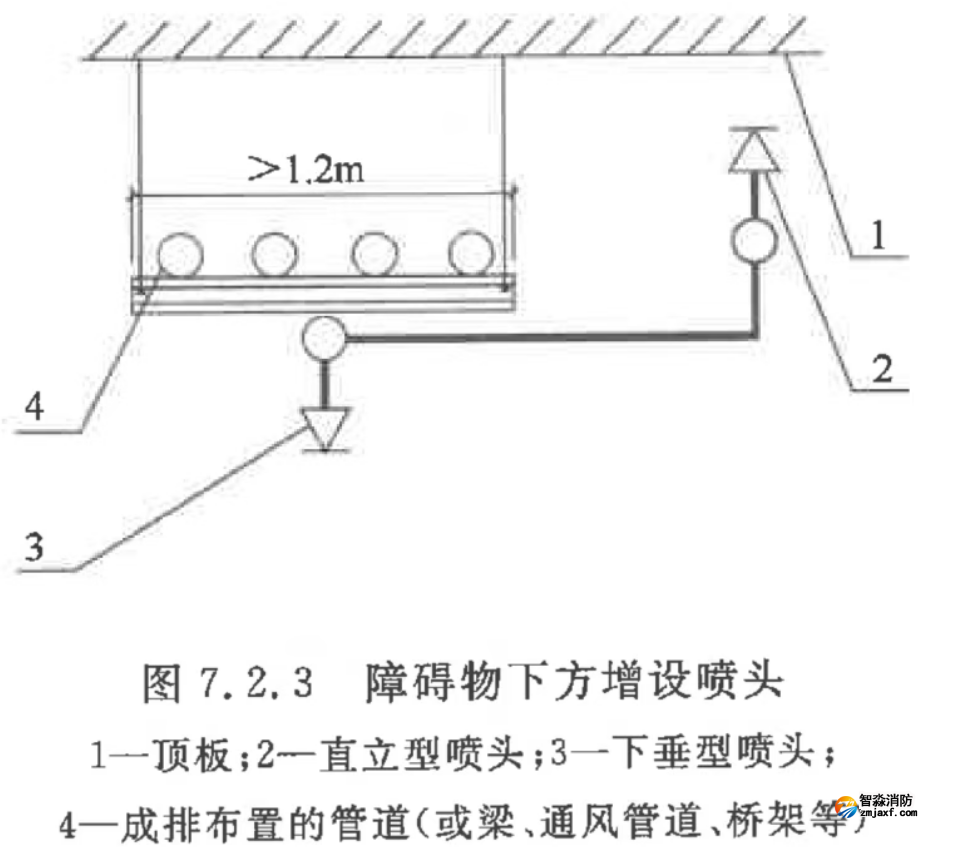

2、该规范第7.2.3规定：当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头；采用早期抑制快速响应喷头和特殊应用喷头的场所，当障碍物宽度大于0.6m时，其下方应增设喷头。

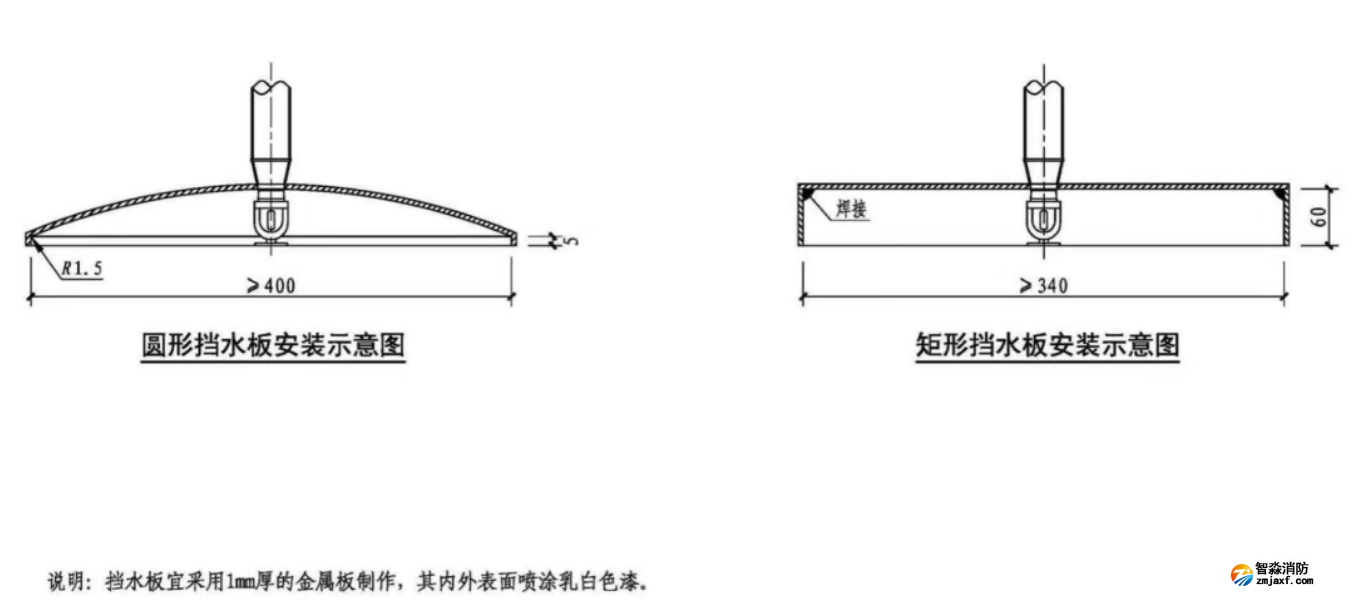

3、对挡水板的具体规定是：要求采用金属板制作，形状为圆形或正方形，其平面面积不小于0.12m²,并要求挡水板的周边向下弯边，弯边的高度要与喷头溅水盘平齐。（见下图《自动喷水灭火设施安装》（20S206）及GB50084-2017）

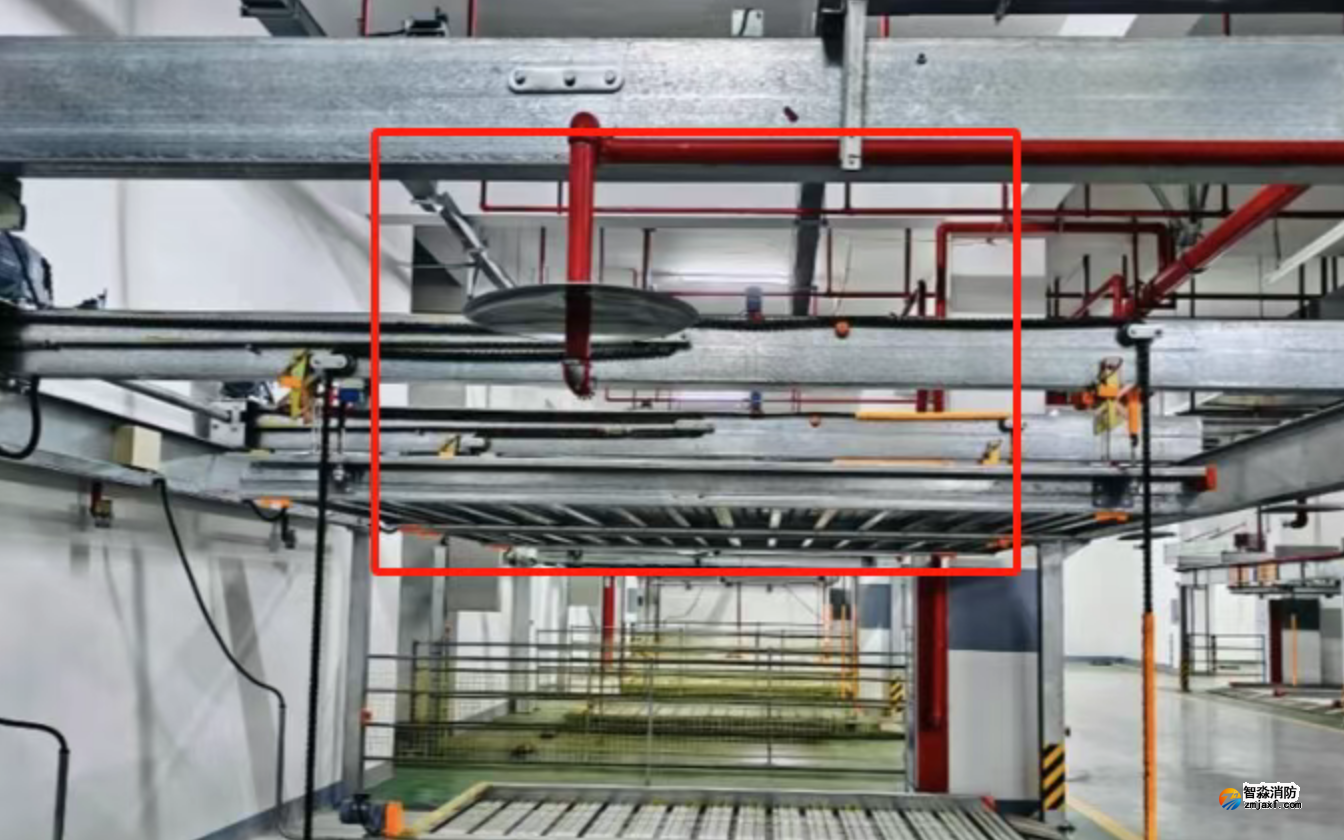

4、《汽车库、修车库、停车场设计防火规范》（GB50067-2014）第7.2.6规定：设置在汽车库、修车库内的自动喷水灭火系统，其设计除应符合现行国家标准《自动喷水灭火系统设计规范》GB50084的有关规定外，喷头布置还应符合下列规定：应设置在汽车库停车位的上方或侧上方，对于机械式汽车库，尚应按停车的载车板分层布置，且应在喷头的上方设置集热板。

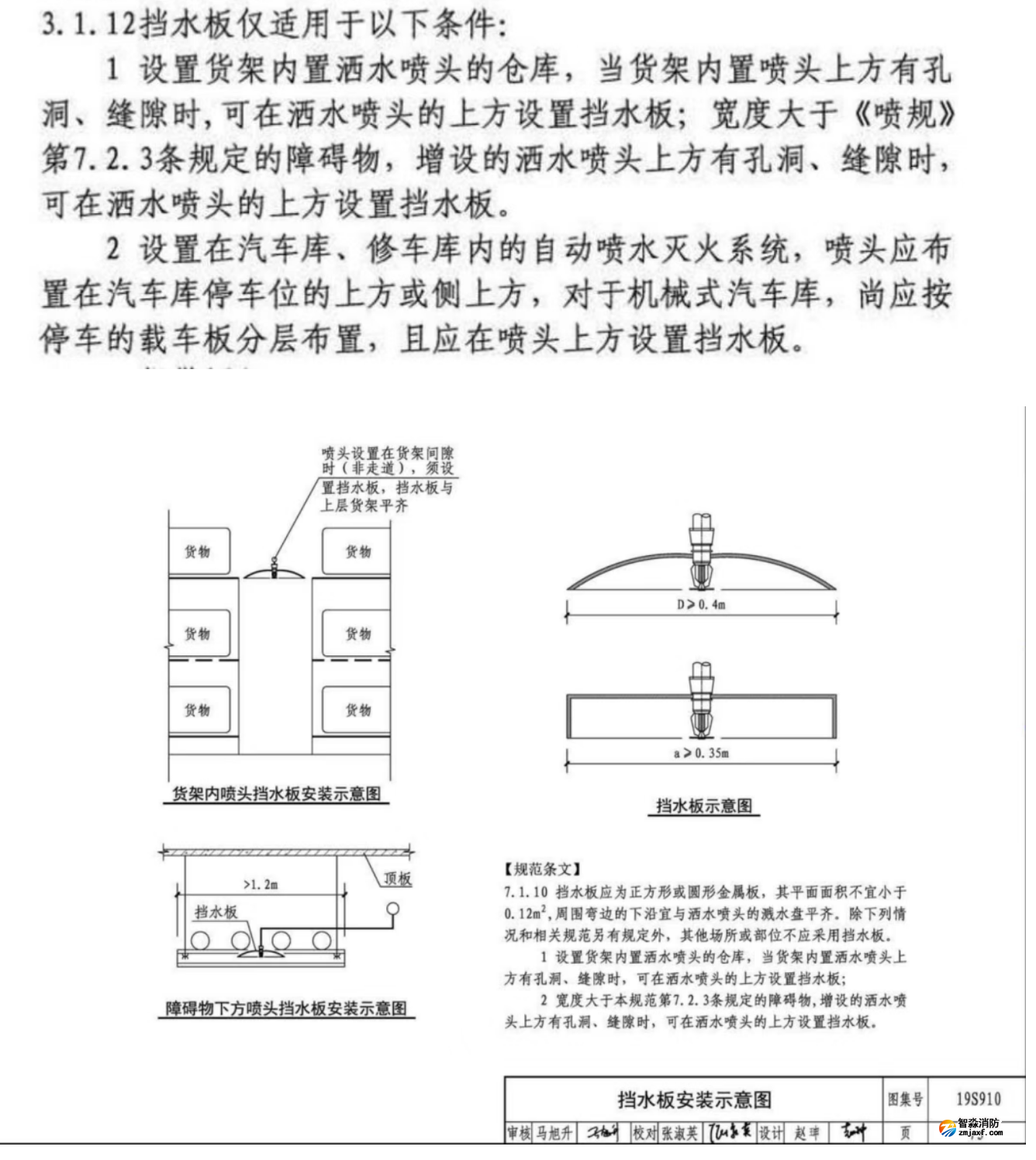

5、在《自动喷水灭火系统设计》（19S910）第3.1.12中明确了挡水板仅适用于以下条件：1.设置货架内置酒水喷头的仓库，当货架内置喷头上方有孔洞、缝隙时，可在洒水喷头的上方设置挡水板；宽度大于《喷规》第7.2.3条规定的障碍物，增设的洒水喷头上方有孔洞、缝隙时，可在洒水喷头的上方设置挡水板。2.设置在汽车库、修车库内的自动喷水灭火系统，喷头应布置在汽车库停车位的上方或侧上方，对于机械式汽车库，尚应按停车的载车板分层布置，且应在喷头上方设置挡水板。

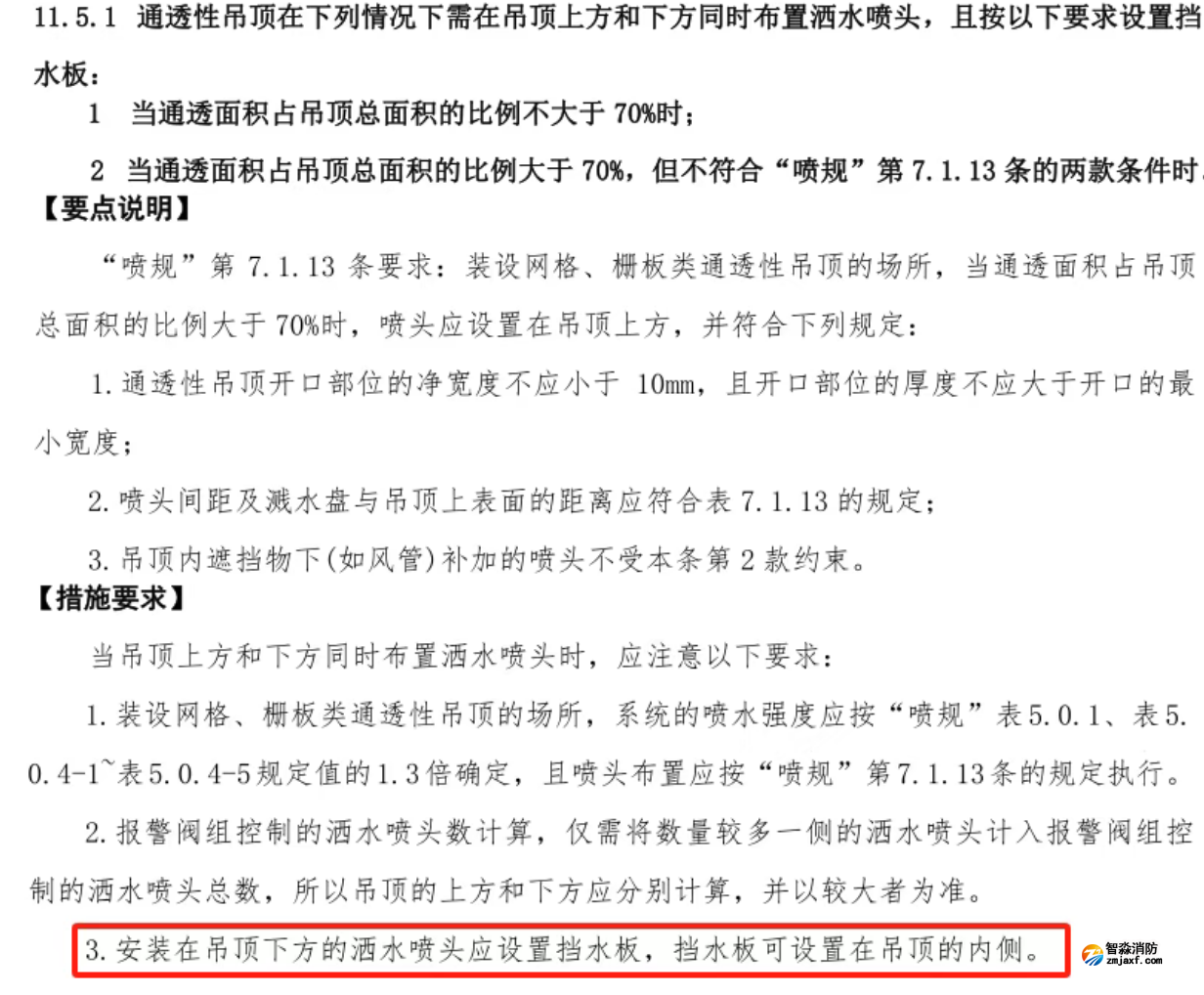

6、在《建筑给水排水设计统一技术措施》2021版第11.5进一步明确相关规定。
