　一、空气采样报警系统安装

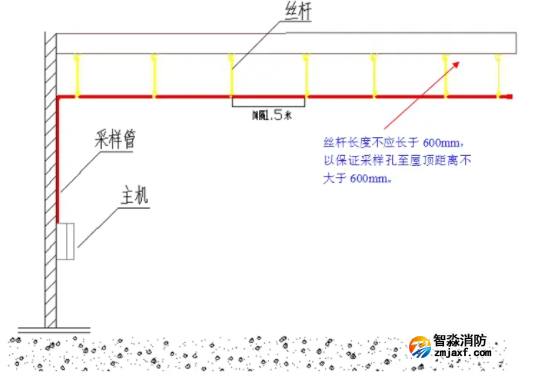

1.1、施工时每间隔1.5-2.0m应做管路固定，避免管路弯曲变形。

1.2、管路连接时应注意胶水用量，太少时连接处容易脱落，太多时容易造成管路堵塞。采样管与空气采样探测器间切记不要用胶水粘结。

1.3、采样孔应贴上采样孔标签纸作为标识，采样孔一般为2-3mm，末端堵头应开孔4~5mm(实际开孔尺寸依照设计图纸)。

1.4、采样管转弯处不可使用直角90度弯头，应使用90度大月弯或2只45度弯头组合而成90度弯头。

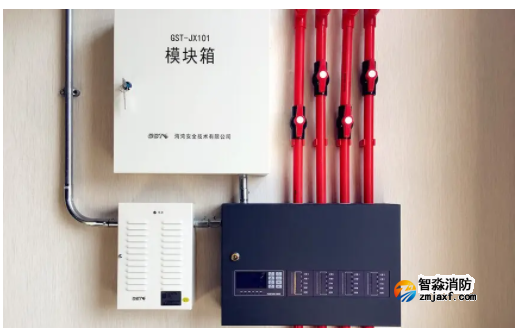

1.5、模块建议采用模块箱集中安装。

1.6、吊装采样管的吊杆(丝杆)直径，不应小于10mm。

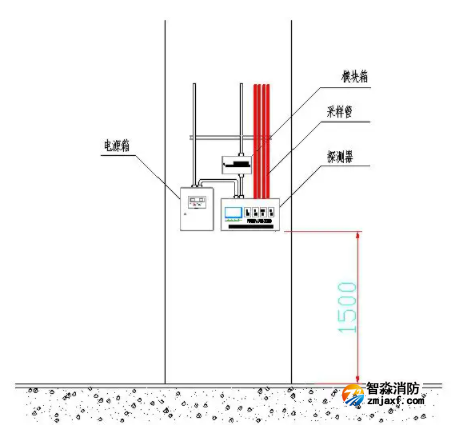

空气采样探测器正面安装图

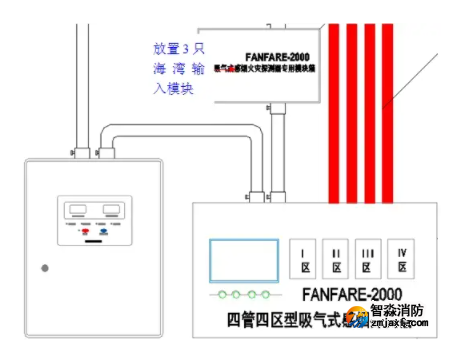

空气采样探测器局部正面图

大空间标准采样安装示意图

手杖式采样安装示意图

注意事项：

1.1空气采样探测器通常是安装在容易操作的位置。

1.2不得阻碍空气采样探测器设备的排气。

1.3每台空气采样探测器至少提供三种信号输出，并由火灾自动报警系统的输入模块接入到通用火灾自动报警系统。

1.4采样管距墙的最远距离不应大于管距的一半。

1.5采样孔周围0.5m内，不应有遮挡物;采样孔应有明显的标识。

1.6空气采样探测器不得放置在温度或湿度超出特定工作范围的区域。探测器不得放置在任何会产生高无线电频率的设备(例如无线电警报)，或会产生高电能的设备(例如大型电力发动机或发电机)的旁边。

二、空气采样报警系统线材

参考并依据中华人民共和国国家标准GB50116-2013《火灾自动报警系统设计规范》规定。

2.1电源线：DC24V需为阻燃或耐火线材线，2.5~4mm2-3C。

2.2控制线：建议采用线径为1.5mm2的阻燃线。

说明：电源线、网络线、控制线均安装在金属管内，金属管可参考相关五金手册。

　三、空气采样报警系统采样管材

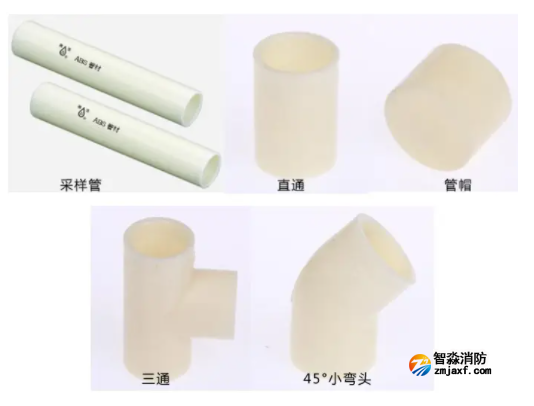

采样管选用外径25mm，内径20～21mm管材，建议使用较美观及硬度较好的U-PVC或ABS管材。采样管转弯处不可使用直角90度弯头，应使用90度大月弯或2只45度弯头组合的90度弯头。

四、五金材料

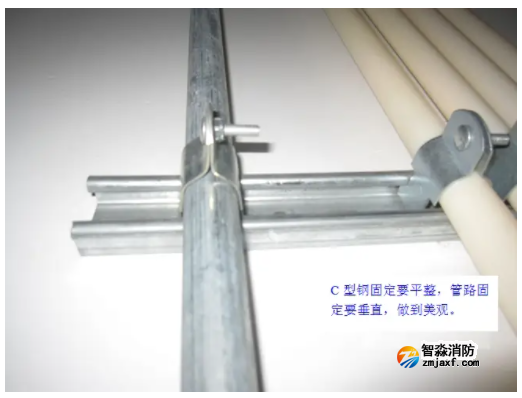

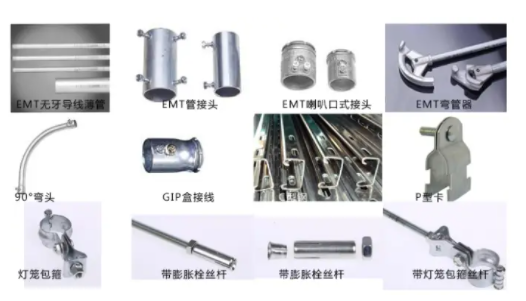

固定件可采用C型钢、夹片、管夹、扎线带、吊杆等，可参考相关五金手册

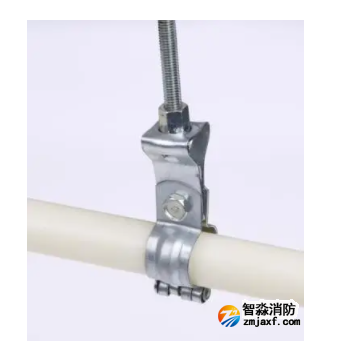

带灯笼包箍丝杆安装示意图

带灯笼包箍丝杆安装示意图

五、空气采样报警系统施工注意事项

为了保证尺寸精度和防止碎屑的影响，采样管应该用切管器剪断而不要用锯子。安装的形式应适合空气样本的采集。开口管夹不应该倒过来用，在有危险的地方可以用特殊的方法。在比较容易碰到的地方(例如：位置较低的采样点)，安装形式和安装间距应考虑意外事件(或人为事件)。

初次安装空气采样报警系统的安装人员应该按照设计图纸安装每一根采样管。实际情况与图纸有差异也是正常的，安装人员应该做出改动的注释，包括管路、部件等的增加或减少。如果差异较大，安装人员应要求设计人员确认变动是否影响系统性能。

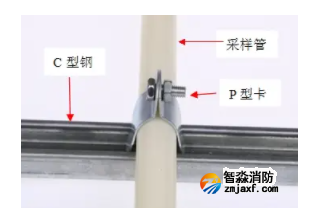

采样管安装固定示意图

对烟雾探测系统而言，管路接头牢固和不漏气是至关重要的。在采样管路中的每一个接头都必须用胶粘严(采样管与空气采样探测器之间不要加胶)。在粘接时，只能使用专用的采样管粘合剂。粘合剂可能是易燃或有毒的，这方面的资料必须交给安装场所负责健康和安全的负责人。

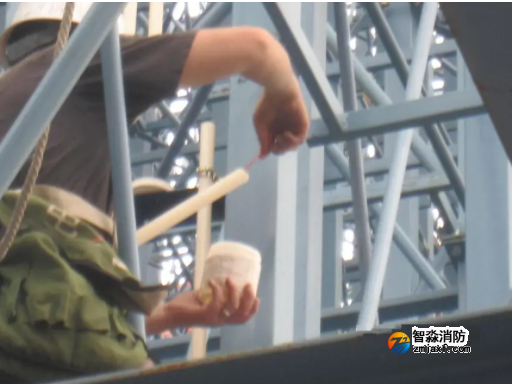

胶水适量即可，不能涂抹过量胶水导致管路有堵塞现象。

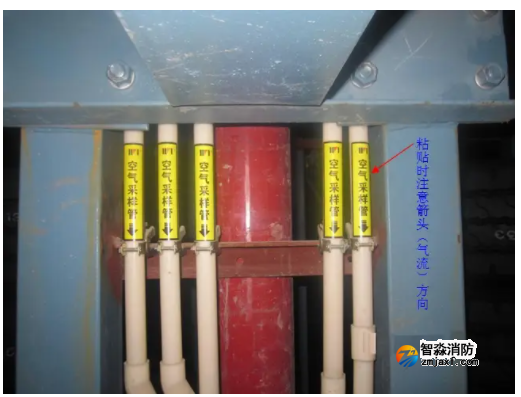

如果采样管上没有明显的标示，那么就应该在管路上一定的间距贴标签(一般建议2～3米)以表明管号，机号，管路性质等。

六、空气采样报警系统采样管钻孔工法

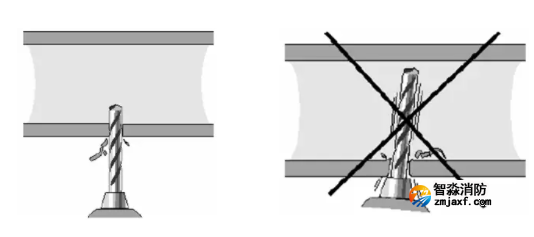

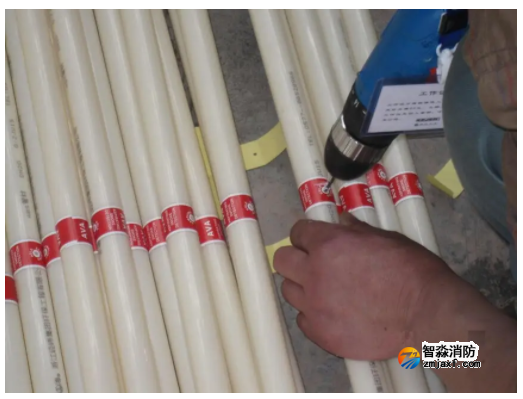

采样管上的采样孔应用低转速钻孔。

用钝的钻头或高速强迫打孔将使塑料屑进入管路，并可能导致管路不畅或断裂，施工质量不好，采样孔偏小不仅影响系统的整体性能，而且还可以影响系统验收。因为大部分的采样孔在管路的下面，应注意保护眼睛，防止碎屑掉入眼睛内。

采样孔径

采样孔的孔径大小为2-3mm，采样管路的末端必须配上管帽，管帽的开孔大小一般为4-5mm。

采样孔径越大压降越大，反之则越小。因此若是采样管路较长时孔径一般为2mm以保证管路末端能有足够的抽气压力;在管路不是很长或是采样孔数量不多的情况下也可以使用孔径为3mm或4mm的采样孔。由于管路后段抽气压力减小，管内流速变慢，末端管帽较大的开孔可以使流速变大，加快烟雾传送时间。

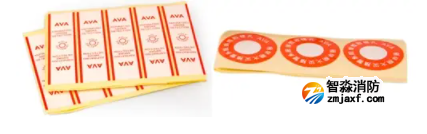

为了定位和识别采样孔，应该用相应的标签贴在采样孔附近。(标签样式如下图)

采样孔标签
