摘要：排烟防火阀设置部位与连锁设备#1排烟管道下列部位应设置排烟防火阀1）垂直风管与每层水平风管交接处的水平管段上。2）一个排烟系统负担多个防烟分区的排烟支管上。3）排烟风机入口处。4） 穿越防火分区处。补充，排烟防火阀的安装应符合下列规定：5）阀门应顺气流方向关闭，防火分区隔墙两侧的排烟防火阀距墙端面不应大于 2...
#1排烟管道下列部位应设置排烟防火阀

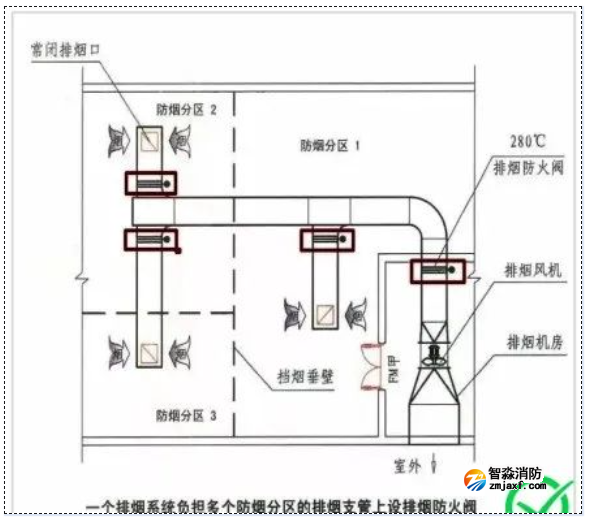

2）一个排烟系统负担多个防烟分区的排烟支管上。

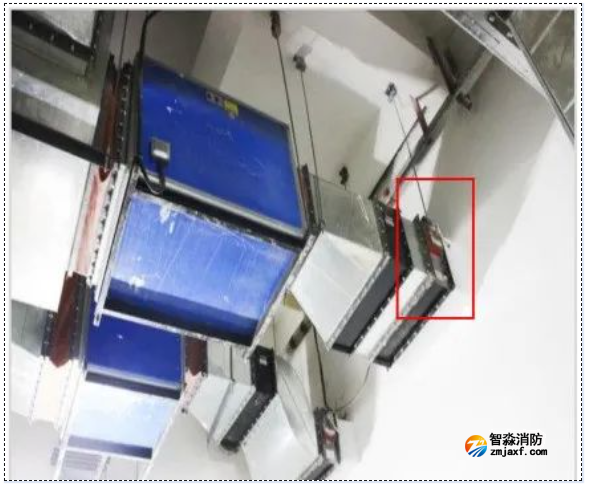

3）排烟风机入口处。
4） 穿越防火分区处。

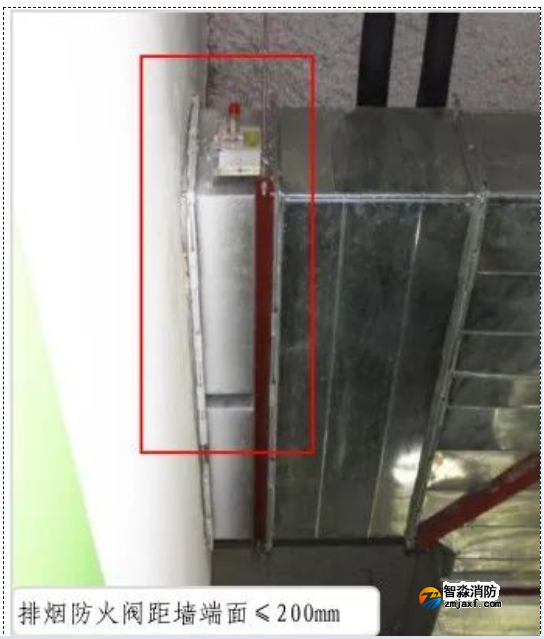

5）阀门应顺气流方向关闭，防火分区隔墙两侧的排烟防火阀距墙端面不应大于 200mm。

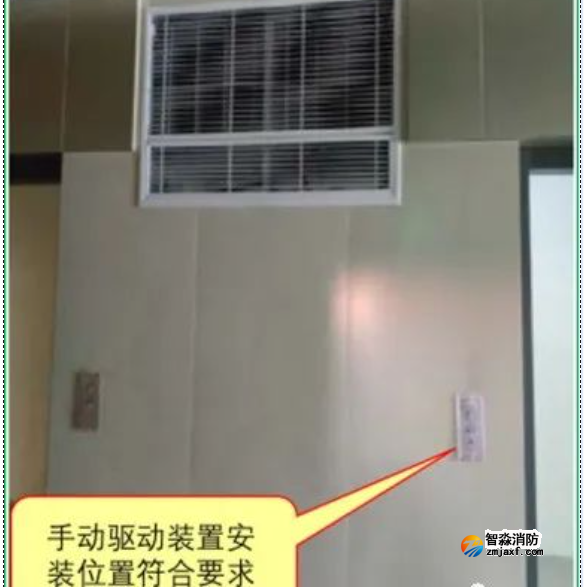

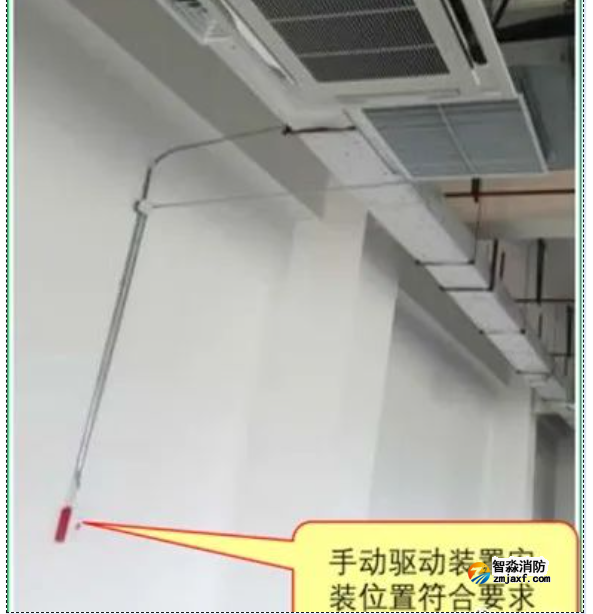

6）常闭送风口、排烟阀或排烟口的手动驱动装置应固定安装在明显可见、距楼地面 1.3m~1.5m 之间便于操作的位置，预埋套管不得有死弯及瘪陷，手动驱动装置操作应灵活。
#2排烟防火阀应连锁设备
问题描述
当火势增大到一定程度时，会导致280℃排烟防火阀关闭时，只能联锁停止排烟风机，不能联锁停止对应的补风机。因此，会造成建筑进入全面燃烧阶段时，补入新鲜的空气，加剧燃烧的激烈程度。
原因分析
排烟风机前的排烟防火阀熔断关闭时，信号未能传递到相应的补风机，无法连锁关闭补风机。
规范要求
《建筑防烟排烟系统技术标准》(GB 51251-2017)第 4.5.5 条、第5.2.2条第5款。5 排烟防火阀在280℃时应自行关闭，并应连锁关闭排烟风机和补风机。《消防设施通用规范》(GB 55036-2022)第 11.1.5 条(2023 年3月1日起实施)。11.1.5 加压送风机、排烟风机、补风机应具有现场手动启动、与火灾自动报警系统联动启动和在消防控制室手动启动的功能。当系统中任一常闭加压送风口开启时，相应的加压风机均应能联动启动；当任一排烟阀或排烟口开启时，相应的排烟风机、补风机均应能联动启动。
正确做法

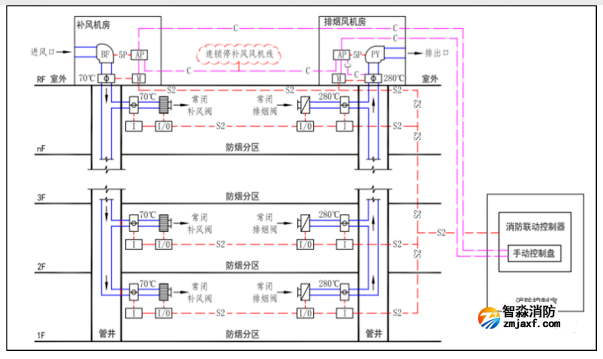

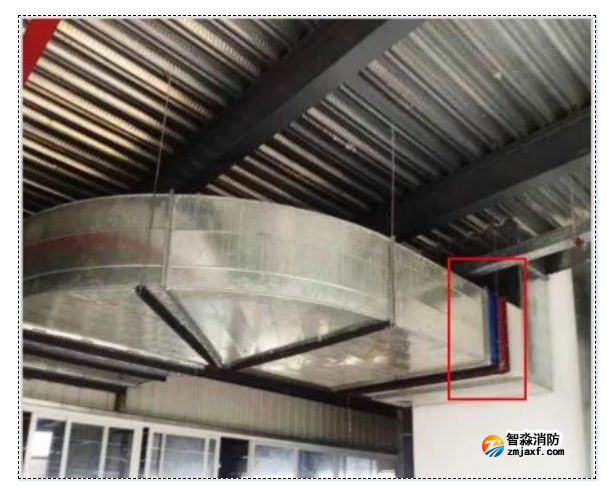

注：排烟防火阀在280℃时关闭后，发出两路信号，分别给排烟风机。补风机，连锁停止风机的运行。应对措施及防治指南
1）排烟系统图中排烟风机、补风机成对示意，或用文字注明相互关系，防止电气图纸控制逻辑与设计要求不匹配；3）排烟防火阀在280℃时应自行关闭，并应连锁关闭排烟风机和补风机；4）电气设计图纸应增加联动控制和控制线的设计、施工措施等内容。
#3排烟阀手动开启装置安装问题
问题描述

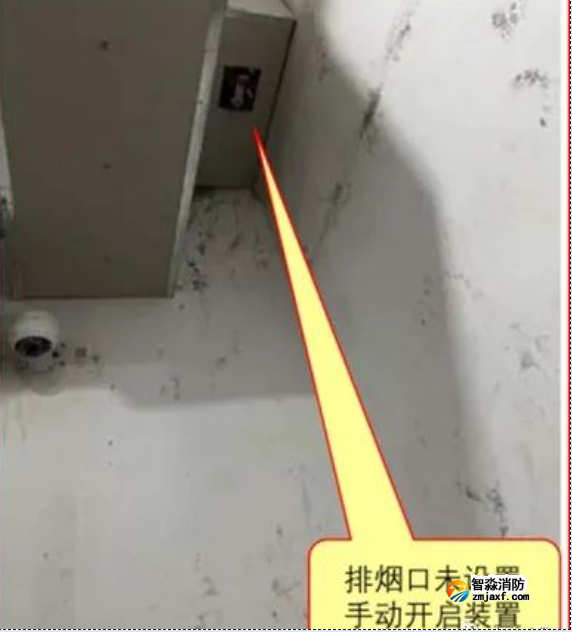

1）设置在顶部的常闭多叶排烟口未设置手动开启装置；
2）火灾自动报警系统联动开启排烟区域的排烟阀或排烟口，未在现场设置手动开启装置；

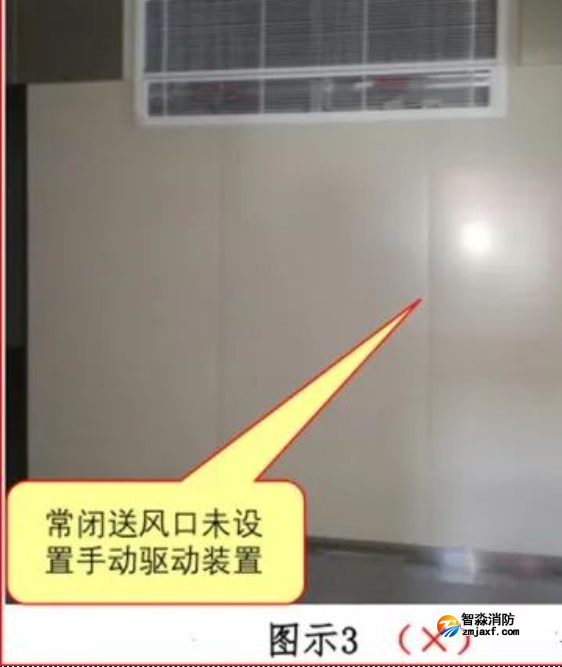

3）常闭送风口未设置手动驱动装置；

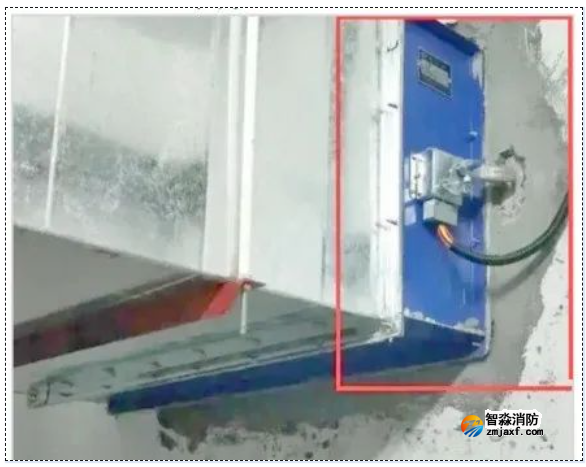

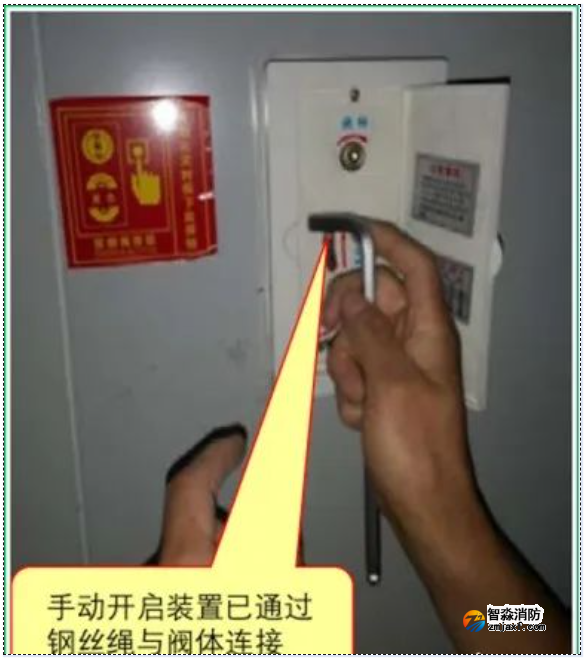

4）排烟阀远程执行机构手动开启装置未通过钢丝绳与阀体连接，导致不能手动操作。
原因分析
2）责任主体对手动执行机构重要性的认识不够，尤其是施工人员容易疏忽遗漏。
规范要求
《建筑防烟排烟系统技术标准》(GB 51251-2017)第4.4.12条第4款、第6.4.3条4 火灾时由火灾自动报警系统联动开启排烟区域的排烟阀或排烟口，应在现场设置手动开启装置。6.4.3 常闭送风口、排烟阀或排烟口的手动驱动装置应固定安装在明显可见、距楼地面1.3m～1.5m之间便于操作的位置，预埋套管不得有死弯及瘪陷，手动驱动装置操作应灵活。
正确做法
应对措施及防治指南

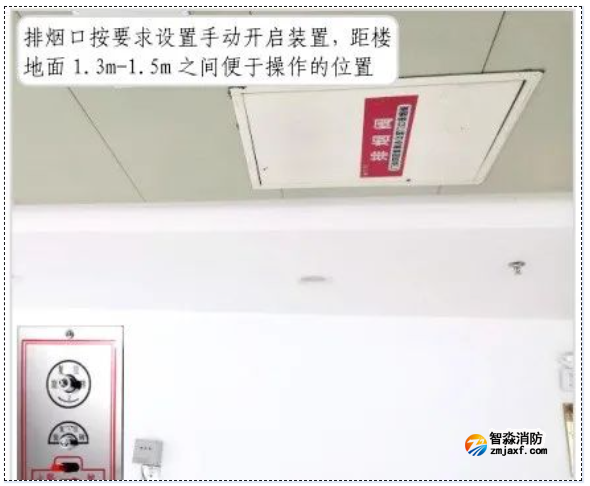

1）责任主体要对排烟阀、常闭送风口保持关注，发现图纸未标注的应及时与设计方确认；2）设计图纸在平面图上需标出常闭送风口、排烟阀或排烟口等手动执行机构的位置，每个常闭送风口、排烟阀（口）应设置相应的手动开启装置，其安装高度距地为1.3～1.5m。
