防排烟系统功能验收的技术要点

防排烟系统功能验收的技术要点

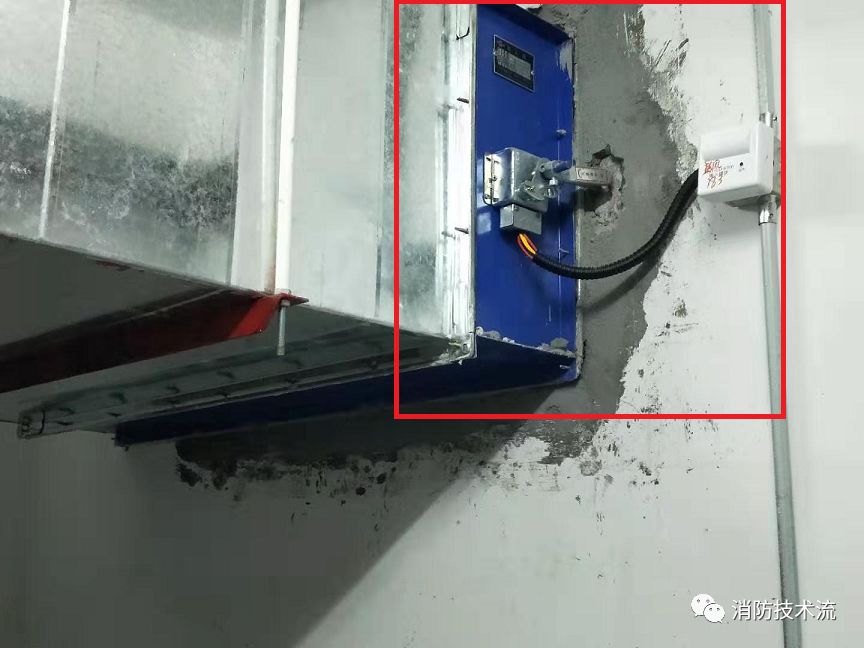

一、排烟防火阀

1、进行手动关闭、复位试验，阀门动作应灵敏、可靠，关闭应严密。

2、模拟火灾，相应区域火灾报警后，同一防火分区内排烟管道上的其他阀门应联动关闭。

3、阀门关闭后的状态信号应能反馈到消防控制室。

4、阀门关闭后应能联动相应的风机停止（风机吸入口处的排烟防火阀）。

二、常闭送风口、排烟阀或排烟口

1、进行手动开启、复位试验，阀门动作应灵敏、可靠，远距离控制机构的脱扣钢丝连接不应松弛、脱落。

2、模拟火灾，相应区域火灾报警后，同一防火分区的常闭送风口和同一防烟分区内的排烟阀或排烟口应联动开启。

3、阀门开启后的状态信号应能反馈到消防控制室。

4、阀门开启后应能联动相应的风机启动。

三、活动挡烟垂壁

1、手动操作挡烟垂壁按钮进行开启、复位试验，挡烟垂壁应灵敏、可靠地启动与到位后停止，下降高度应符合设计要求。 

2、模拟火灾，相应区域火灾报警后，同一防烟分区内挡烟垂壁应在60s以内联动下降到设计高度。

3、挡烟垂壁下降到设计高度后应能将状态信号反馈到消防控制室。

4、活动挡烟垂壁应在火灾报警后联动下降到设计高度。

5、动作状态信号应反馈到消防控制室。

四、自动排烟窗

1、手动操作排烟窗开关进行开启、关闭试验，排烟窗动作应灵敏、可靠。

2、模拟火灾，相应区域火灾报警后，同一防烟分区内排烟窗应能联动开启。

3、与消防控制室联动的排烟窗完全开启后，状态信号应反馈到消防控制室。

4、自动排烟窗应在火灾自动报警系统发出火警信号后联动开启到符合要求的位置。

5、动作状态信号应反馈到消防控制室。

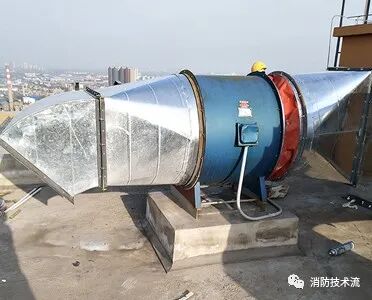

五、送风机、排烟风机

1、手动开启风机，风机应正常，叶轮旋转方向应正确、运转平稳、无异常振动与声响。

2、应核对风机的铭牌参数值，并应测定风机的风量、风压等，其结果应与设计相符。

3、应能在消防控制室手动控制风机的启动、停止，风机的启动、停止状态信号应能反馈到消防控制室。

4、当风机进、出风管上安装单向风阀或电动风阀时，风阀的开启与关闭应与风机的启动、停止同步。

六、机械加压送风系统的联动

1、当任何一个常闭送风口开启时，相应的送风机均应能联动启动。

2、与火灾自动报警系统联动测试时，当火灾自动报警探测器发出火警信号后，应在15s内启动与设计要求一致的送风口、送风机，其状态信号应反馈到消防控制室。

七、机械加压送风风速、余压

1、选取送风系统末端所对应的送风最不利的三个连续楼层模拟起火层及其上下层，封闭避难层（间）仅需选取本层，测试前室及封闭避难层（间）的送风口风速、余压值及疏散门的门洞断面风速值，应符合《建筑防烟排烟系统技术标准 》GB51251的规定，且偏差不大于设计值的10%。

2、对楼梯间和前室的测试应单独分别进行，且互不影响。

3、测试楼梯间和前室疏散门的门洞断面风速时，应同时开启三个楼层的疏散门。

八、机械排烟系统风速和风量

1、应根据设计模式，开启排烟风机和相应的排烟阀或排烟口，测试排烟阀或排烟口处的风速值及排烟量值达到设计要求。

2、开启排烟系统的同时，还应开启补风机和相应的补风口，测试补风口处的风速值及补风量值达到设计要求。

3、应测试每个风口风速，核算每个风口的风量及其防烟分区总风量。

九、机械排烟系统的联动

1、当任何一个常闭排烟阀或排烟口开启时，排烟风机均应能联动启动。

2、应与火灾自动报警系统联动测试，当火灾自动报警系统发出火警信号后，机械排烟系统应启动有关部位的排烟阀或排烟口、排烟风机；启动的排烟阀或排烟口、排烟风机应与设计和标准要求一致，其状态信号应反馈到消防控制室。

3、有补风要求的机械排烟场所，当火灾确认后，补风系统应启动。

4、排烟系统与通风、空调系统合用，当火灾自动报警系统发出火警信号后，由通风、空调系统转换为排烟系统的时间应符合《建筑防烟排烟系统技术标准 》GB51251的相关规定。
